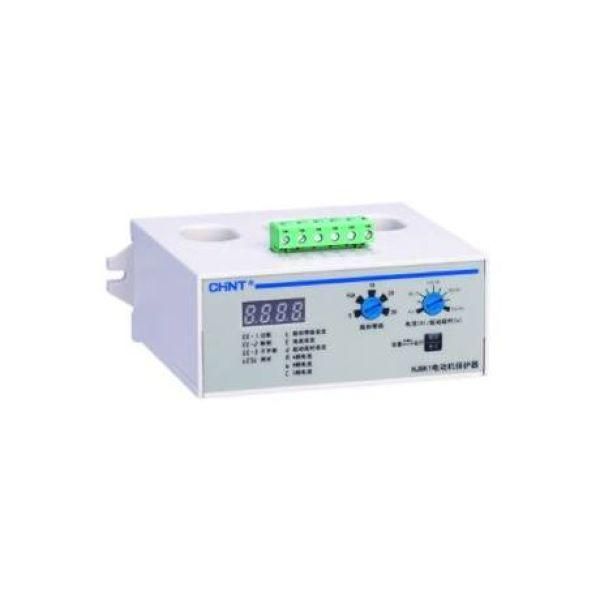

Комплексное защитное устройство для двигателей NJBK1-80 16A-80A AC380В | 281187 CHINT

Комплексное защитное устройство для двигателей NJBK1-80 16А-80А AC 380В от CHINT предназначено для надёжной защиты электродвигателей от аварийных ситуаций - перегрузки, обрыва фазы, дисбаланса токов. Устройство работает в сетях с напряжением до 380 В переменного тока и подходит для установки в распределительных щитах промышленного оборудования.

Назначение и область применения

Комплексное защитное устройство для двигателей NJBK1-80 16А-80А AC 380В защищает трёхфазные асинхронные двигатели от повреждений, вызванных нештатными условиями работы. Подходит для использования в системах с непрерывной или периодической нагрузкой: насосы, вентиляторы, компрессоры, конвейеры, станки с ЧПУ.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Номинальное напряжение управления: 380 В
• Диапазон регулируемого тока: 16–80 А (выбор осуществляется через настройку устройства)
• Номинальное напряжение изоляции: до 690 В
• Количество измерительных цепей: три - для контроля всех фаз
• Количество нормально разомкнутых контактов: два - для сигнализации и отключения
• Тип присоединения вспомогательных цепей: винтовые зажимы
• Съёмные клеммы: да - позволяют отключить устройство без демонтажа проводов
• Регистрация неисправностей: да - сохраняет информацию о последней аварии (тип, время, величина тока)

Совместимость и монтаж

Комплексное защитное устройство для двигателей NJBK1-80 16А-80А AC 380В устанавливается в шкафы автоматического управления совместно с контакторами и тепловыми реле. Присоединение силовых проводов выполняется через винтовые клеммы, допускающие сечение до 25 мм2. Для подключения цепей управления используются отдельные винтовые клеммы. Съёмные клеммы упрощают замену или обслуживание без отсоединения всей проводки. Монтаж возможен на DIN-рейку шириной 35 мм.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60947-4-1 и IEC/EN 60947-6-2. Защита обеспечивает соответствие нормам безопасности при работе с оборудованием класса II. Напряжение изоляции 690 В гарантирует безопасную работу даже при кратковременных скачках напряжения.

Преимущества

• Высокая точность срабатывания благодаря трёхканальному измерению тока каждой фазы
• Функция регистрации неисправностей снижает время диагностики и простоев
• Съёмные клеммы экономят время при техобслуживании
• Стабильная работа при колебаниях сети - не требует внешнего источника питания
• Поддержка длительных циклов запуска и остановки - оптимально для промышленных механизмов

Ограничения применения

• Не предназначен для защиты однофазных двигателей
• Максимальный рабочий ток - 80 А; для двигателей выше этого значения требуется другая модель серии NJBK1
• Не имеет функции термостатической защиты - не заменяет тепловое реле при высоких температурных нагрузках
• Не рассчитан на использование во взрывоопасных средах без дополнительной защиты корпуса

Примеры использования

• Защита насосной группы в системе водоснабжения
• Контроль тока в приводе конвейера на пищевом производстве
• Обеспечение отказоустойчивости вентиляционного агрегата в HVAC-системе
• Автоматическое отключение компрессора при обрыве одной из фаз

Практические советы

• Выбирая NJBK1-80 16А-80А AC 380В, убедитесь, что номинальный ток двигателя попадает в диапазон 16–80 А - иначе устройство будет некорректно работать
• Настройте порог срабатывания по току точно по паспортному значению двигателя - переустановка на завышенный уровень снижает защиту
• Используйте съёмные клеммы для быстрого тестирования или замены - достаточно открутить один болт
• Проверьте целостность соединений каждые 6 месяцев - особенно в условиях вибраций и повышенной влажности
• Запись неисправностей можно считывать через диагностический интерфейс или визуально - светодиоды указывают тип аварии
