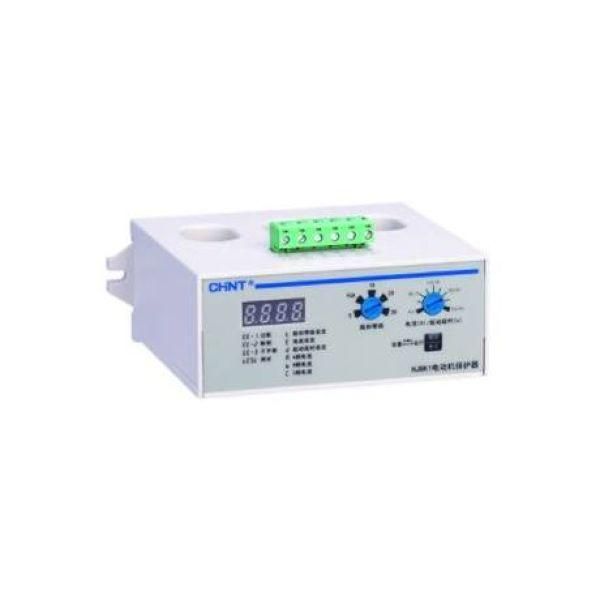

Комплексное защитное устройство для двигателей NJBK1-80 6A-30A AC380В | 281185 CHINT

Устройство защитное для двигателей комплексное NJBK1-80 6А-30А AC 380В от CHINT обеспечивает надёжную защиту электродвигателей от перегрузок, обрывов фаз и дисбаланса токов. Подходит для установки в распределительных щитах промышленного оборудования, где важна точная диагностика и безопасная работа.

Назначение и область применения

Устройство защитное для двигателей комплексное NJBK1-80 6А-30А AC 380В предназначено для защиты трёхфазных асинхронных двигателей переменного тока частотой 50 Гц. Работает в условиях постоянной или периодической нагрузки. Применяется в системах управления насосами, компрессорами, вентиляторами, конвейерами и другим оборудованием, требующим автоматического отключения при аварийных ситуациях.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение управления: 380 В - питание устройства работает от сети того же напряжения, что и защищаемый двигатель
• Диапазон регулируемого тока: 6–30 А - позволяет настраивать порог срабатывания под конкретный двигатель
• Количество измерительных цепей: 3 - контроль тока по каждой фазе отдельно
• Количество нормально разомкнутых контактов: 2 - используются для сигнализации и управления внешними цепями (например, отключение контактора или включение индикатора)
• Съемные клеммы: да - упрощают замену и обслуживание без демонтажа всего устройства
• Тип присоединения вспомогательных цепей: винтовое - надёжное и проверенное соединение для проводов до 2,5 мм2
• Регистрация неисправностей: да - сохраняет информацию о последней причине отключения (перегрузка, обрыв фазы и т.д.) для быстрого анализа

Совместимость и монтаж

Устройство NJBK1-80 6А-30А AC 380В устанавливается на DIN-рейку шириной 35 мм. Для подключения силовых цепей используется три входных и три выходных зажима - они рассчитаны на ток до 30 А. Вспомогательные цепи (сигнализация, управление) подключаются через отдельные винтовые клеммы. Убедитесь, что сечение провода соответствует рекомендованному - не более 2,5 мм2. Кабели должны быть плотно затянуты, чтобы исключить нагрев и потери.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, применяемого в промышленных системах. Номинальное напряжение изоляции - 690 В, что гарантирует работу даже при кратковременных скачках напряжения. Соответствие международным стандартам IEC/EN 60947-4-1 обеспечивает сертифицированную надёжность.

Преимущества

• Интегрированная регистрация неисправностей снижает время простоя - можно сразу определить причину отключения без дополнительного оборудования
• Съёмные клеммы позволяют менять устройство или тестировать цепь без отсоединения всех проводов
• Трёхфазный контроль тока выявляет даже слабые дисбалансы, которые могут повредить двигатель при длительной работе
• Поддержка напряжения 380 В упрощает интеграцию в существующие системы без необходимости преобразователей

Ограничения применения

• Не предназначен для защиты однофазных двигателей - требуется только трёхфазная сеть
• Максимальный ток защиты - 30 А; для двигателей выше этого значения необходимо использовать другие модели серии NJBK1-80 (до 400 А) с внешними трансформаторами тока
• Не имеет функции тепловой защиты самого устройства - не допускается установка в местах с высокой температурой окружающей среды (>50 C)
• Не подходит для частотного управления - работает только с сетевым напряжением 50 Гц, без импульсов ШИМ

Примеры использования

• Защита насоса в системе водоснабжения - предотвращает перегрев при заклинивании крыльчатки
• Контроль конвейера на пищевом производстве - отключает оборудование при обрыве одной из фаз
• Электропривод вентиляционной установки - регистрирует дисбаланс токов, вызванный износом подшипников

Практические советы

• Настройте ток срабатывания точно по паспортному значению двигателя - не используйте максимальный порог без необходимости
• Проверьте посадочный диаметр кабельных вводов перед монтажом - он должен совпадать с диаметром жил
• После первого отключения проверьте журнал неисправностей - часто причина не в самом двигателе, а в плохом контакте или перекосе фаз
• При использовании нескольких устройств NJBK1-80 в одном шкафе соблюдайте минимальный интервал между ними - не менее 10 мм для теплоотвода
• Замена устройства не требует перепрошивки - просто отключите питание, снимите старое, установите новое и подключите те же провода
