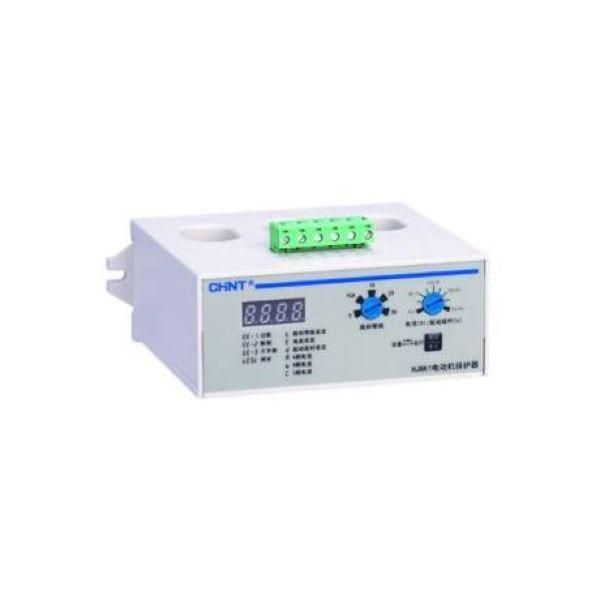

Комплексное защитное устройство для двигателей NJBK1-80 16A-80A AC220В | 281186 CHINT

Устройство защитное для двигателей комплексное NJBK1-80 16А-80А AC 220В от CHINT обеспечивает надёжную защиту электродвигателей от перегрузок, обрывов фаз и других аварийных ситуаций. Подходит для систем с переменным током 50 Гц и напряжением до 220 В, используется в промышленном оборудовании, где важна стабильная работа моторов.

Назначение и область применения

Устройство защитное для двигателей комплексное NJBK1-80 16А-80А AC 220В предназначено для защиты асинхронных переменного тока от повреждений, вызванных:

• перегрузкой по току;
• обрывом одной из фаз;
• нестабильностью токов между фазами (нарушение баланса);
• долговременной работой в условиях повышенной температуры.

Подходит для установки в цепях с номинальным током от 16 до 80 А. Применяется в системах с питанием 220 В, 50 Гц - например, на насосах, компрессорах, конвейерах, вентиляторах и другом промышленном оборудовании.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Номинальное напряжение управления: 220 В
• Рабочий ток: 16–80 А (диапазон регулировки внутри этого предела)
• Номинальное напряжение изоляции: до 690 В
• Режим работы: непрерывный и прерывистый
• Серия: NJBK1-80
• Производитель: CHINT

Значение 690 В - максимальное напряжение, которое устройство способно выдерживать без пробоя изоляции. Это важно при использовании в сетях с возможными скачками напряжения.

Совместимость и монтаж

Устройство NJBK1-80 устанавливается последовательно в силовой цепи двигателя. Для правильной работы необходимо:

• Выбирать модель с номинальным током, соответствующим нагрузке двигателя (например, двигатель 50 А - использовать NJBK1-80 с настройкой 50 А).
• Обеспечить доступ к регулировочному механизму для точной настройки порога срабатывания.
• Использовать контакторы и автоматические выключатели совместимых классов (C, D) для коммутации.
• Не допускать механических воздействий на корпус во время монтажа - чувствительные элементы находятся внутри.

Монтаж выполняется на DIN-рейку 35 мм. Клеммы рассчитаны на провода сечением до 25 мм2.

Безопасность и стандарты

Устройство NJBK1-80 соответствует требованиям IEC/EN 60947-4-1 и IEC/EN 60947-6-2 - международным нормам для аппаратов управления и защиты электродвигателей. Обладает сертификацией на безопасность эксплуатации в промышленных условиях.

Преимущества

• Высокая точность срабатывания благодаря термобимetalлическому принципу защиты - минимум ложных срабатываний.
• Автоматический и ручной способы восстановления после сработки - гибкость в управлении.
• Стабильная работа при колебаниях сети - защищён от помех и перенапряжений.
• Долгий срок службы - компактная конструкция с минимальным числом движущихся деталей.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - работает только с переменным током 50 Гц.
• Не заменяет УЗО или дифференциальный автомат - не реагирует на утечки тока на землю.
• Не рекомендовано применение в средах с высокой запылённостью без дополнительной герметизации - внутренние контакты требуют чистоты.
• Нельзя использовать при напряжении выше 220 В управления - риск выхода из строя.

Примеры использования

• Насосные станции - защита от заклинивания импульсного насоса.
• Ленточные конвейеры - предотвращение перегрева при длительной работе с перегрузкой.
• Воздушные компрессоры - защита от обрыва фазы, который часто возникает при старении контактной группы.
• Электроприводы в пищевой промышленности - надёжная работа в условиях влажности и периодических остановок.

Практические советы

• Настройка тока срабатывания должна быть равна номинальному току двигателя +-5%. Перед первым запуском проверьте настройку тестовым током.
• При многократных срабатываниях - проверьте состояние самого двигателя: возможно, причина в его неисправности, а не в защите.
• При замене устройства NJBK1-80 сохраняйте исходные настройки - они указаны на шкале или этикетке корпуса.
• Не используйте NJBK1-80 в качестве основного выключающего аппарата - он не имеет функции ручного отключения под нагрузкой.
• Для сложных систем лучше сочетать NJBK1-80 с тепловым реле и магнитным пускателем - так достигается полный уровень безопасности.
