Выключатель дифференциальный (УЗО) ВД-40 4P 40А/100мА (электронное) Basic|elcb-4-40-100e-sim|EKF

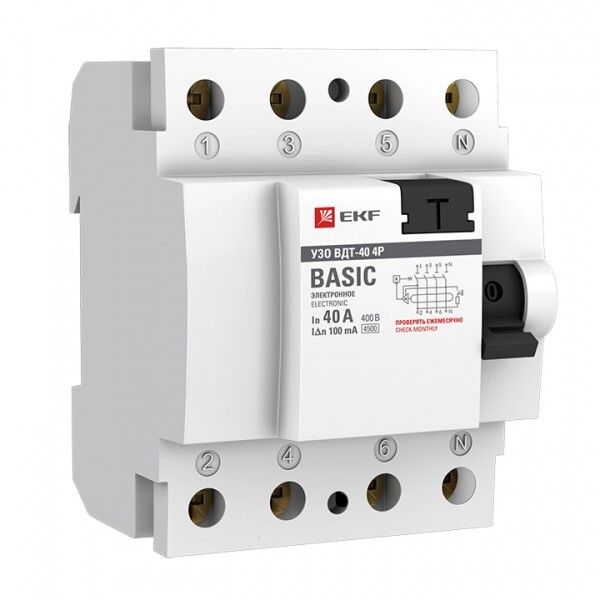

Выключатель дифференциальный (УЗО) 4P 40А/100мА (электронное) Basic от EKF предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока. Этот аппарат работает в паре с автоматическим выключателем и подходит для установки на DIN-рейку в распределительных щитах. Артикул elcb-4-40-100e-sim соответствует серии Basic.

Назначение и область применения

Выключатель дифференциальный (УЗО) 4P 40А/100мА (электронное) Basic защищает от поражения электрическим током при контакте с повреждённой изоляцией или металлическими частями оборудования, оказавшимися под напряжением. Он также предотвращает возгорание, вызванное длительными утечками тока, которые могут развиваться в короткое замыкание. Применяется в трёхфазных сетях 230/400 В - например, в щитах жилых домов, офисов, производственных участках с оборудованием на 380 В. Обязательно используется совместно с автоматическим выключателем, так как сам не защищает от перегрузок и КЗ.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может коммутировать без повреждений.
• Дифференциальный ток: 100 мА - чувствительность к утечкам; при превышении этого значения УЗО отключится.
• Тип тока утечки: переменный (AC) - реагирует только на синусоидальные утечки, не на постоянные или импульсные.
• Напряжение сети: 230 В - рассчитан на однофазную нагрузку в трёхфазной системе.
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно.
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь при аварийном токе до этой величины.
• Импульсная стойкость: 4,5 кА - выдерживает кратковременные скачки напряжения (например, от грозы).
• Напряжение изоляции: 660 В - допустимый уровень изоляции между токоведущими частями.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к высоковольтным импульсам.
• Частота: 50 Гц - стандартная для России и стран СНГ.
• Сечение провода: 1–25 мм2 - подходят медные провода от 1 до 25 квадратных миллиметров.
• Ширина модулей: 4 - занимает четыре стандартных модуля на DIN-рейке (по 17,5 мм каждый).
• Глубина монтажа: 66 мм - требует свободного места внутри щита.
• Температурный режим: от –25C до +35C - не рекомендован для холодных помещений ниже –25C или нагреваемых выше +35C.
• Степень защиты: IP20 - защита от прикосновения пальцами и крупных предметов, но не от пыли и влаги.
• Степень загрязнения: 2 - допустимо использование в помещениях со слабым загрязнением (нет проводящей пыли, конденсата).
• Гарантия: 3 года.

Совместимость и монтаж

Выключатель дифференциальный (УЗО) 4P 40А/100мА (электронное) Basic монтируется на стандартную DIN-рейку шириной 35 мм. Подключение выполняется через верхние и нижние зажимы - входные провода сверху, выходные снизу. Все четыре полюса должны быть подключены: L1, L2, L3, N. Нулевой провод обязательно проходит через УЗО - его нельзя выводить минуя устройство. Совместим с автоматами EKF серии Basic и другими производителями, имеющими аналогичные габариты. Для работы требуется внешний автоматический выключатель на 40 А или меньше.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ IEC 61009-1 и обеспечивает защиту согласно нормам ПУЭ. Электронная схема позволяет быстрое срабатывание при утечке, но зависит от наличия питания - при обрыве нуля или полном отключении питания устройство не будет работать. Не применяется в сетях с постоянным током или смешанным типом тока утечки (DC+AC).

Преимущества

• Электронный принцип действия - более точное срабатывание при малых утечках по сравнению с электромеханическими аналогами.
• Поддержка четырёхполюсного исполнения - идеально для трёхфазных систем с общим нулём.
• Высокая импульсная стойкость (4,5 кА) - надёжно работает в условиях колебаний сети.
• Гарантия 3 года - подтверждает качество сборки и долговечность.
• Возможна дополнительная комплектация - можно установить дополнительные блоки сигнализации или дистанционного отключения.

Ограничения применения

• Не работает при отсутствии напряжения на нуле - при обрыве нейтрали защита теряется.
• Не реагирует на постоянные токи утечки (DC) - не подходит для систем с выпрямителями, ИБП, солнечными панелями.
• Температурный диапазон ограничен - не следует устанавливать в неотапливаемых помещениях зимой или рядом с источниками тепла.
• IP20 - запрещено применение во влажных местах (баня, бассейн, улица), где нужна степень защиты IP44 и выше.
• Требуется обязательное сочетание с автоматом - самостоятельное использование недопустимо.

Примеры использования

• Щитовая в многоквартирном доме - защита группы розеток на этаже с трёхфазным питанием.
• Производственный участок - защита станков, насосов, конвейеров с трёхфазными двигателями.
• Офисный комплекс - обеспечение безопасности для серверных комнат и групп розеток.
• Автомобильные сервисы - защита зарядных станций и сварочных аппаратов.

Практические советы

• Выбирая УЗО, проверьте, что автомат перед ним имеет такой же или меньший номинал (не больше 40 А).
• При монтаже соблюдайте полярность: ноль всегда проходит через УЗО, не bypass’ите его!
• Проверяйте работу устройства ежемесячно кнопкой “Т” - она моделирует утечку и тестирует срабатывание.
• Если в объекте есть оборудование с высокими утечками (частотные преобразователи, мощные освещение LED), рассмотрите возможность установки УЗО с током утечки 30 мА вместо 100 мА - для большей чувствительности.
• Убедитесь, что глубина щита достаточна - 66 мм - и не задевают ли другие элементы корпусом УЗО.
• Для условий с возможным обрывом нуля используйте дополнительно устройство контроля нуля или выбирайте электромеханические УЗО.
