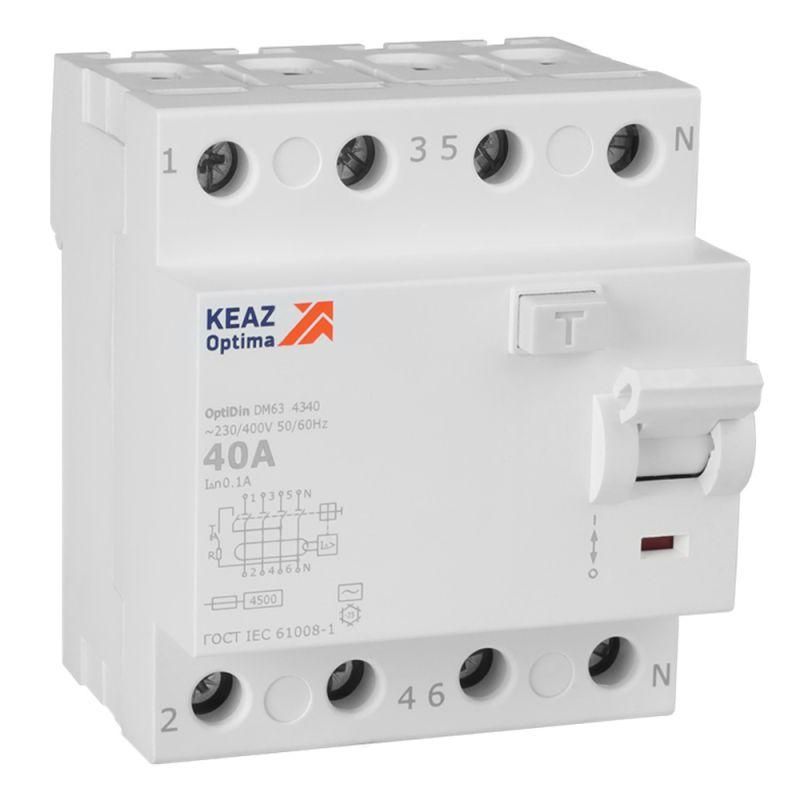

Выключатель дифференциального тока (УЗО) без защиты от сверхтоков 4П 40А 100мА AС 4,5кА OptiDin DM63-4340-AC-4,5-УХЛ4 - 343898 КЭАЗ

Выключатель дифференциального тока (УЗО) КЭАЗ 343898 - четырёхполюсное устройство защиты от утечек тока на 40 А и 100 мА, предназначенное для обеспечения безопасности людей и оборудования в трёхфазных сетях 230/400 В. Подходит для установки в щитах промышленных объектов, жилых комплексов и коммерческих зданий.

Назначение и область применения

УЗО КЭАЗ 343898 защищает от поражения электрическим током и возгораний, вызванных утечками тока в цепях с переменным напряжением. Отличается высокой надёжностью при работе в условиях повышенной влажности, перепадов температур и запылённости благодаря классу исполнения УХЛ4. Применяется в трёхфазных системах питания с нулевым проводником - например, в электрощитах производственных линий, насосных станциях, тепловых пунктах, торговых центрах и многоквартирных домах.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство выдерживает без срабатывания.
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно, исключая риск сохранения потенциала на одном из проводников после отключения.
• Номинальный ток утечки: 100 мА - чувствительность устройства; сработает при утечке тока свыше 100 миллиампер, что соответствует требованиям для защиты оборудования и предотвращения пожара.
• Тип дифференциального тока: AC - реагирует только на синусоидальные переменные утечки, не срабатывает на постоянные или импульсные токи утечки.
• Рабочее напряжение: 230/400 В - совместим с однофазными (230 В) и трёхфазными (400 В) сетями.
• Габариты: 4 модуля (ширина 72 мм) - стандартный размер для монтажа на DIN-рейке в распределительных щитах.
• Импульсная устойчивость: 4 кА - способен выдерживать кратковременные скачки тока до 4 кА без повреждений.
• Класс исполнения: УХЛ4 - работает при температурах от −40 C до +40 C, в условиях повышенной влажности и запылённости.

Совместимость и монтаж

УЗО КЭАЗ 343898 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения необходимо соблюдать полярность: входные клеммы обозначены L1–L3 и N, выходные - соответственно L1’–L3’ и N’. Ноль обязательно подключается через устройство - отключение происходит только при разрыве всех четырёх полюсов. Монтаж допускается в закрытых щитах с достаточным воздушным охлаждением. Не рекомендуется устанавливать рядом с источниками сильных электромагнитных помех.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1 и EN 61009-1. Имеет сертификаты на применение в России и странах ЕАЭС. Защита от случайного контакта обеспечена изолированными клеммами и корпусом из самозатухающего пластика. Срабатывание происходит автоматически при превышении порога утечки - никаких механических кнопок для тестирования не предусмотрено, проверка осуществляется внешним тестером.

Преимущества

• Четыре полюса обеспечивают полное отключение всей цепи, включая ноль - снижает риск остаточного напряжения.
• Класс исполнения УХЛ4 позволяет использовать устройство в суровых климатических условиях без дополнительного обогрева или герметизации.
• Стандартная ширина 4 модуля - легко интегрируется в существующие щитовые решения.
• Производится на КЭАЗ - заводе с более чем 70-летней историей производства аппаратов защиты, известном качественной сборкой и долговечностью компонентов.

Ограничения применения

• Не подходит для цепей с постоянным током утечки (например, от выпрямителей, ИБП, LED-драйверов) - тип AC не реагирует на такие утечки.
• Номинальная отключающая способность указана как 0 кА - это значит, что УЗО не предназначено для отключения больших токов короткого замыкания. Обязательно требуется последовательная установка автомата с подходящей отключающей способностью (не менее 4,5 кА).
• Не следует использовать в качестве единственного средства защиты - всегда применяйте в паре с автоматическим выключателем.

Примеры использования

• Защита трёхфазного двигателя на производстве с возможностью аварийного отключения при пробое изоляции.
• Щитовая группа в многоэтажном доме, где питание подаётся на несколько квартир через один ввод.
• Система освещения и силового оборудования в холодильных камерах с высокой влажностью.
• Подстанции, насосные станции, системы вентиляции в регионах с холодным климатом.

Практические советы

• Перед установкой проверьте, что нулевой проводник проходит именно через УЗО - иначе защита будет некорректной.
• Выбирайте автоматический выключатель с номинальной отключающей способностью ≥4,5 кА и током срабатывания ≤40 А - он должен находиться перед УЗО в цепи.
• Проверяйте работоспособность устройства раз в месяц с помощью внешнего тестера - внутреннего тест-кнопки здесь нет.
• При использовании в помещениях с высокой влажностью (бани, бассейны) дополнительно используйте УЗО с током утечки 30 мА на ответвлениях - этот экземпляр (100 мА) служит для общей защиты, а не для человека.
