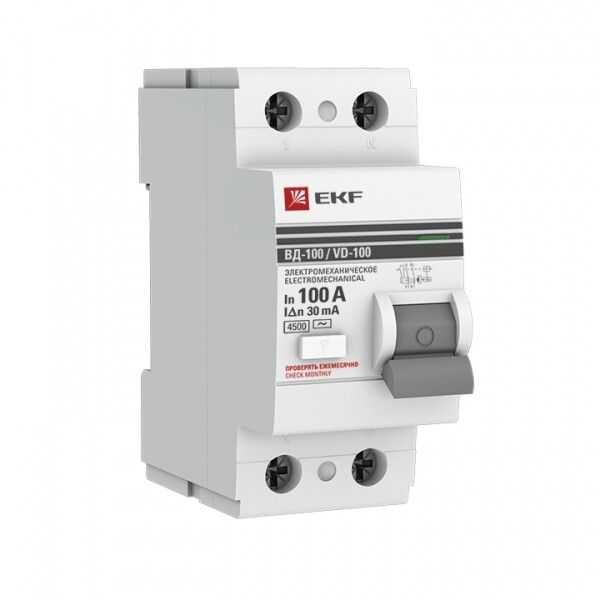

Выключатель дифференциальный (УЗО) ВД-100 2п 100А 30мА (тип АС) PROximа | elcb-2-100-30-em-pro EKF

Выключатель дифференциального тока (УЗО) ВД-100 2 полюса 100А 30мА тип AC электромеханический от бренда EKF, серия PROxima - это надёжное устройство для защиты людей от поражения током и предотвращения пожаров, вызванных утечками электричества. Подходит для бытовых и промышленных сетей с переменным током.

Назначение и область применения

УЗО ВД-100 предназначено для защиты людей от поражения электрическим током при случайном контакте с повреждённой изоляцией или металлическими частями оборудования, оказавшимися под напряжением. Также оно предотвращает возгорание, вызванное длительными утечками тока, которые могут прогревать провода и изоляцию. Устройство работает в паре с автоматическим выключателем - сам по себе УЗО не защищает от перегрузок и КЗ, поэтому обязательна установка автомата на входе.

Подходит для использования в жилых домах, офисах, производственных цехах, на объектах с высокой плотностью электроприборов: станках, конвейерах, системах освещения, насосах, вентиляции. Применяется в распределительных щитах с DIN-рейкой.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер, подходит для мощных групповых линий
• Номинальный дифференциальный ток: 30 мА - чувствителен к утечкам от 30 миллиампер, что соответствует требованиям безопасности для защиты людей
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не срабатывает на постоянный или импульсный
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В
• Напряжение изоляции: 660 В - обеспечивает безопасную работу при кратковременных скачках напряжения
• Номинальная отключающая способность: 4,5 кА - способен отключить цепь при токе короткого замыкания до 4500 А
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к грозовым и коммутационным импульсам
• Частота: 50 Гц - оптимизирован для сети России и стран СНГ
• Сечение проводника: 1…25 мм2 - позволяет подключать медные провода от 1 до 25 квадратных миллиметров
• Рабочая температура: -10...+50 C - можно устанавливать в неотапливаемых помещениях, но не ниже -10 C
• Степень защиты: IP20 - защищён от прикосновений пальцев и крупных предметов, но не от пыли и воды; требует установки внутри закрытого щита
• Модульная ширина: 2 модуля - занимает 18 мм в ширину на DIN-рейке
• Глубина монтажа: 66 мм - требуется место в щите минимум 66 мм назад от лицевой панели
• Способ монтажа: на DIN-рейку - стандартный крепёж для современных распределительных щитов
• Климатическое исполнение: УХЛ4 - предназначен для эксплуатации в условиях умеренного и холодного климата, в закрытых помещениях
• Нормативный документ: ГОСТ Р 51329-2013 (МЭК 61543-1995) - соответствие российским и международным стандартам безопасности

Совместимость и монтаж

УЗО ВД-100 устанавливается на DIN-рейку в распределительном щите. Обязательно сочетается с автоматическим выключателем на 100 А или меньший, в зависимости от нагрузки. Автомат защищает от перегрузок и КЗ, УЗО - от утечек. Монтировать можно как на верхнюю, так и на нижнюю часть щита - ориентация не влияет на работу.

При подключении соблюдайте полярность: фаза и ноль должны подходить к клеммам, обозначенным L и N. На выходе - к нагрузке. Не допускается соединение нулевых проводников после УЗО с другими цепями - это вызовет ложные срабатывания. Сечения проводов - от 1 до 25 мм2. Не используйте многожильные провода без наконечников - они могут плохо зажиматься.

Безопасность и стандарты

УЗО ВД-100 соответствует ГОСТ Р 51329-2013 и МЭК 61543, что гарантирует точность срабатывания при утечке 30 мА. Электромеханическая конструкция не зависит от внешнего питания - даже при отключении напряжения устройство сохраняет работоспособность. Это важное преимущество перед электронными аналогами, которые могут отказывать при аварии.

Преимущества

• Электромеханический принцип действия - надёжность при любых условиях, включая обрыв нуля или перебои в питании
• Высокая отключающая способность (4,5 кА) - подходит для мест с возможными большими токами КЗ
• Широкий диапазон сечений проводов - универсальное решение для различных типов кабелей
• Долгий срок гарантии - 84 месяца (7 лет), что свидетельствует о качестве сборки и материалов
• Серия PROxima - продукция EKF с проверенной долговечностью и совместимостью с другим оборудованием этой же серии

Ограничения применения

• Не применяется в сетях с постоянным током - только для переменного тока типа AC
• Не защищает от перегрузок и коротких замыканий - обязательно использование с автоматом
• Работает только при температуре выше -10 C - нельзя устанавливать на улице или в неотапливаемых местах с зимними морозами
• IP20 - не защищён от влаги и пыли - должен находиться исключительно внутри герметичного щита
• Не имеет функции селективности в базовой комплектации - если нужна координация с другими УЗО, требуется специальная модель с пометкой “S”

Примеры использования

• Защита группы розеток в кухне или ванной комнате - где риск утечки через воду повышен
• Щитовая на производстве для линии станков с металлическими корпусами
• Общий ввод в квартире или частном доме - если используется один УЗО на всю нагрузку (при условии правильного расчета тока)
• Осветительные цепи в подъезде или на территории предприятия - особенно там, где есть риск повреждения кабеля

Практические советы

• Выбирая УЗО ВД-100, убедитесь, что автоматический выключатель на входе имеет такой же или больший номинал - лучше 100 А, чтобы не было ложных срабатываний
• Проверьте глубину щита: 66 мм - если ваш щит мелкий, возможно, потребуется углубление или замена
• После монтажа всегда нажимайте кнопку «Тест» - она имитирует утечку и проверяет работоспособность устройства
• Не подключайте ноль от этого УЗО к другим цепям - это нарушит работу всей системы
• Для сложных систем с несколькими УЗО рекомендуется применять селективные модели (например, ВД-100 S), чтобы избежать массового отключения при одной утечке
• При использовании в промышленности регулярно проверяйте состояние контактов - окисление может снижать контактное давление
