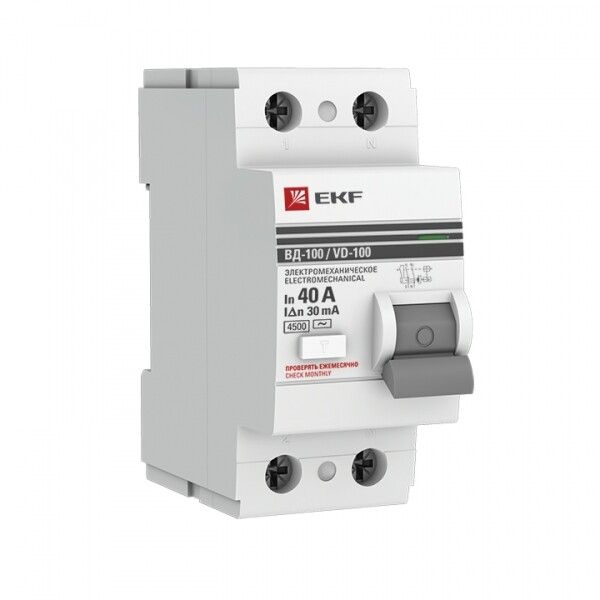

Выключатель дифференциальный (УЗО) ВД-100 2п 40А 30мА (тип АС) PROximа | elcb-2-40-30-em-pro EKF

Выключатель дифференциального тока (УЗО) ВД-100 EKF PROxima - это электромеханическое устройство для защиты людей от поражения током и предотвращения пожаров, вызванных утечками тока. Подходит для установки в бытовых и промышленных распределительных щитах на DIN-рейку.

Назначение и область применения

УЗО ВД-100 EKF PROxima защищает от поражения электрическим током при случайном контакте с повреждённой изоляцией или металлическими частями оборудования, находящимися под напряжением. Также предотвращает возгорание, вызванное длительными утечками тока, которые не фиксируются обычными автоматами. Устройство работает в паре с автоматическим выключателем - тот обеспечивает защиту от перегрузок и КЗ, а УЗО реагирует только на дифференциальные токи. Применяется в жилых домах, офисах, производственных цехах, на объектах с повышенной опасностью - например, в ванных комнатах, кухнях, на строительных площадках.

Технические характеристики

• Номинальный ток: 40 А - выдерживает нагрузку до 40 ампер без срабатывания
• Дифференциальный ток: 30 мА - срабатывает при утечке свыше 30 миллиампер
• Тип тока утечки: переменный (AC) - реагирует только на синусоидальную утечку, не на импульсные или постоянные
• Номинальное напряжение: 230 В - рассчитано на однофазную сеть 220–240 В
• Количество полюсов: 2 - контролирует фазу и ноль одновременно
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при токе короткого замыкания до 4500 А
• Напряжение изоляции: 660 В - гарантирует надёжную изоляцию между токоведущими частями
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения, например, от грозовых разрядов
• Сечение провода: 1–25 мм2 - подходит для медных проводов от 1 до 25 квадратных миллиметров
• Монтаж: на DIN-рейку шириной 35 мм, занимает 2 модуля (36 мм)
• Глубина монтажа: 66 мм - требует достаточного места внутри щита
• Степень защиты: IP20 - защищено от прикосновений пальцев, но не от пыли и влаги; устанавливается только во внутренних щитах
• Рабочий диапазон температур: -10...+50 C - не рекомендуется для холодных помещений ниже -10 C
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата, в помещениях с контролируемой влажностью
• Норматив: соответствует ГОСТ Р 51329-2013 (МЭК 61543-1995)

Совместимость и монтаж

УЗО ВД-100 EKF PROxima устанавливается на стандартную DIN-рейку в распределительном щите. Монтаж выполняется после отключения питания. Подключение: входные клеммы - сверху, выходные - снизу. Обязательно соблюдать полярность: фаза и ноль должны проходить через устройство. Совместим со всеми автоматами, имеющими аналогичный номинал (до 40 А). Не подключайте к нему оборудование с постоянным током утечки (например, ИБП, светодиодные драйверы, частотники) - он не сработает. Для защиты таких устройств требуется УЗО типа А или Б.

Безопасность и стандарты

УЗО ВД-100 EKF PROxima соответствует требованиям ГОСТ Р 51329-2013 и международному стандарту МЭК 61543. Электромеханическая конструкция не зависит от внешнего питания - срабатывает даже при отсутствии напряжения в сети. Это делает его более надёжным, чем электронные аналоги. Имеет сертификаты соответствия, подтверждающие безопасность при использовании в бытовых и промышленных сетях.

Преимущества

• Электромеханическая схема - работает без батареек и внешнего питания, что повышает надёжность
• Высокая отключающая способность (4,5 кА) - обеспечивает безопасное отключение даже при серьёзных авариях
• Широкий диапазон сечения проводов (1–25 мм2) - удобен для различных типов кабелей
• Наличие тестовой кнопки - позволяет проверять работоспособность без специнструментов
• Длительная гарантия - 84 месяца (7 лет)

Ограничения применения

• Не предназначен для защиты от постоянного тока утечки - не сработает на устройствах с выпрямителем (ИБП, LED-драйверы, зарядки)
• Работает только при наличии напряжения в сети - не защищает от утечек при полном отключении питания
• Температурный режим ограничен: не применяется при температуре ниже -10 C
• IP20 - нельзя устанавливать в сырых местах, на улице или в неотапливаемых помещениях
• Требуется обязательная пара с автоматом - сам по себе не защищает от перегрузок и КЗ

Примеры использования

• Защита розеточных групп в ванной комнате, кухне, детской
• Щиты на этажах многоквартирных домов
• Промышленные станки с металлическим корпусом
• Освещение в подвалах и коридорах
• Оборудование с высокой степенью доступности (электроплиты, бойлеры, насосы)

Практические советы

• Выбирая УЗО, всегда убедитесь, что автомат перед ним имеет такой же или меньший номинал (например, 32 А или 40 А)
• При монтаже в щитке оставьте минимум 70 мм свободного пространства за устройством - глубина монтажа 66 мм + запас
• Проверяйте работу УЗО ВД-100 EKF PROxima ежемесячно кнопкой “T” - это не требует отключения питания
• Если в системе есть частотные преобразователи, ИБП или мощные LED-светильники - используйте УЗО типа А вместо AC
• Не устанавливайте несколько УЗО на одну линию без селективности - возможны ложные срабатывания. Для сложных схем выбирайте модели с пометкой “селективный”
