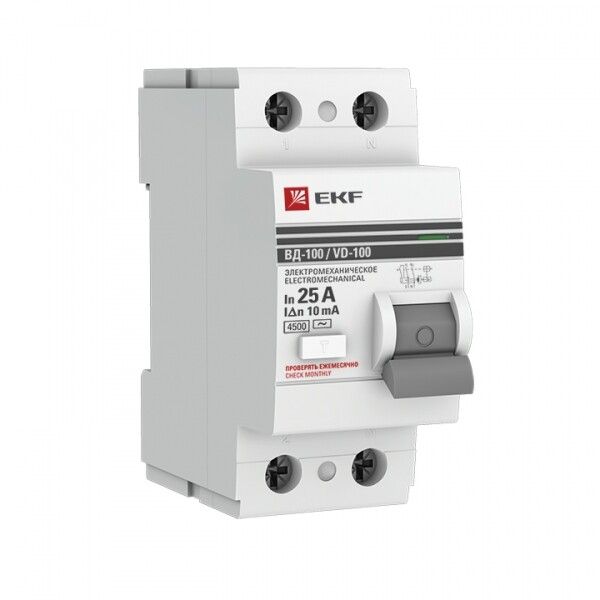

Выключатель дифференциальный (УЗО) ВД-100 2п 25А 10мА (тип АС) PROximа | elcb-2-25-10-em-pro EKF (замена - E1026M2510)

Выключатель дифференциального тока (УЗО) ВД-100 EKF PROxima - это электромеханическое устройство для защиты людей от поражения током и предотвращения пожаров, вызванных утечками тока. Подходит для установки в бытовых и промышленных распределительных щитах, работает в паре с автоматическим выключателем.

Назначение и область применения

УЗО ВД-100 EKF PROxima защищает от поражения электрическим током при случайном контакте с повреждённой изоляцией или металлическими частями оборудования, находящимися под напряжением. Также предотвращает возгорание, вызванное длительными утечками тока, которые не срабатывают на обычные автоматы. Применяется в жилых домах, офисах, производственных цехах, на объектах с повышенной влажностью - например, в кухнях, ванных комнатах, на станциях, где есть оборудование с высокой степенью износа.

Технические характеристики

• Тип устройства: УЗО (устройство защитного отключения), электромеханический - не зависит от внешнего питания
• Номинальный ток: 25 А - выдерживает нагрузку до этого значения без срабатывания
• Дифференциальный ток: 10 мА - чувствителен к утечкам от 10 миллиампер, что соответствует требованиям безопасности для человеческой жизни
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при КЗ до этой величины
• Напряжение изоляции: 660 В - обеспечивает надёжную изоляцию между токоведущими частями
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения, например, от грозовых разрядов
• Частота: 50 Гц - предназначено для сетей с промышленной частотой
• Сечение провода: 1–25 мм2 - подходит для медных проводов всех распространённых сечений
• Рабочая температура: от -10 C до +50 C - можно устанавливать в неотапливаемых помещениях, но не ниже -10 C
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупным мусором, но не от воды и пыли
• Модульная ширина: 2 модуля - занимает 36 мм в DIN-коробке
• Глубина монтажа: 66 мм - требует достаточного места внутри щита
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата с возможностью хранения и эксплуатации в помещениях с колебаниями температуры и влажности
• Степень загрязнения: 2 - допустимо использование в помещениях со средним уровнем запылённости (например, в мастерских, но не в цехах с постоянной пылью)
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

УЗО ВД-100 EKF PROxima устанавливается на стандартную DIN-рейку в распределительном щите. Монтируется последовательно с автоматическим выключателем - именно он отвечает за защиту от перегрузки и КЗ, а УЗО - только за утечку. Оба устройства должны быть одного номинала (25 А). Подключение проводов: вход - сверху, выход - снизу. Сечение проводов не должно выходить за пределы 1–25 мм2. Не рекомендуется использовать с проводами большего сечения - они не войдут в зажимы. При сборке щита учтите глубину монтажа - 66 мм - чтобы не задеть другие элементы.

Безопасность и стандарты

УЗО ВД-100 EKF PROxima соответствует ГОСТ Р 51329-2013 (эквивалент МЭК 61543-1995) - основному нормативу для устройств защитного отключения в России. Электромеханическая конструкция гарантирует работу даже при отсутствии напряжения в сети - важное преимущество перед электронными аналогами. Сертифицирован для применения в системах TN-S, TN-C-S, TT. Не предназначен для сетей с постоянным током или смешанным током DC+AC.

Преимущества

• Электромеханический принцип действия - работает без батареек и электроники, надёжнее в аварийных ситуациях
• Низкий порог срабатывания - 10 мА обеспечивает защиту жизни человека
• Высокая импульсная прочность - 4 кВ снижает риск отказа при грозовых перенапряжениях
• Широкий диапазон рабочих температур - позволяет применять в неотапливаемых помещениях
• Длинная гарантия - 84 месяца (7 лет) - указывает на качество материалов и сборки
• Поддержка селективного исполнения - возможность координации с другими УЗО в многоуровневых системах

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно требуется установка автомата
• Не работает при отсутствии напряжения в сети - не является источником питания
• IP20 - нельзя устанавливать во влажных местах без корпуса или защитной крышки
• Работает только с переменным током типа AC - не подходит для цепей с постоянным током, например, от солнечных панелей
• Температура ниже -10 C - не гарантируется работа; для холодных условий нужен другой класс исполнения
• Не предназначен для установки вне щита - требует закрытой, защищённой среды

Примеры использования

• Защита розеточных групп в ванной комнате, кухне, бане
• Щиты на производстве: станки, насосы, освещение в цехах
• Объекты с устаревшей проводкой - там, где изоляция уже начала деградировать
• Жилые дома с несколькими этажами - используется как групповое УЗО после главного автомата
• Дачные участки, гаражи, теплицы - где возможно повреждение проводки из-за влаги или механических воздействий

Практические советы

• Всегда используйте УЗО ВД-100 EKF PROxima в связке с автоматом на 25 А - один на вход, второй на выход
• Проверяйте работоспособность кнопкой “Т” ежемесячно - она моделирует утечку тока
• При установке в старый щит проверьте свободное место - глубина 66 мм может не поместиться рядом с большим автоматом
• Если в щите несколько УЗО - выбирайте селективные версии, чтобы избежать массового отключения при одной утечке
• Не экономьте на сечении проводов - используйте медные жилы 2,5–4 мм2 для розеток, чтобы не перегревались зажимы
• Не устанавливайте в щиты с высокой запылённостью - даже при IP20 пыль может попасть внутрь через щели
