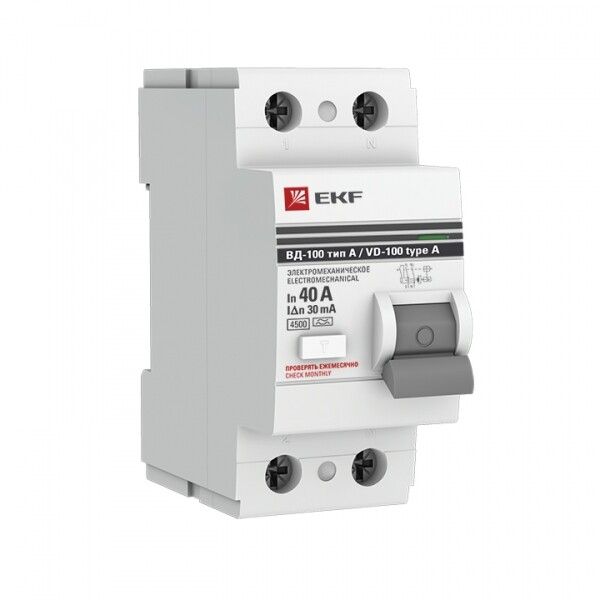

Выключатель дифференциальный (УЗО) ВД-100 2п 40А 30мА (тип А) PROximа | elcb-2-40-30-em-А-pro EKF (замена - E1026MA4030) elcb-2-40-30-em-a-pro

Выключатель дифференциального тока (УЗО) ВД-100 2п 40А 30мА тип A электромеханический от бренда EKF серии PROxima предназначен для защиты людей от поражения электрическим током и предотвращения возгораний, вызванных утечками тока. Это надёжное электромеханическое устройство, подходящее как для бытовых, так и для промышленных сетей.

Назначение и область применения

УЗО ВД-100 защищает от поражения током при случайном контакте с повреждённой изоляцией или металлическими частями оборудования, находящимися под напряжением. Также оно предотвращает возгорание, вызванное длительными утечками тока, которые могут не срабатывать на обычные автоматы. Устройство работает в паре с автоматическим выключателем - тот обеспечивает защиту от перегрузок и КЗ, а УЗО реагирует именно на ток утечки. Применяется в жилых домах, офисах, мастерских, на производствах с использованием переменного тока.

Технические характеристики

• Тип устройства: электромеханическое УЗО (не зависит от внешнего питания)
• Номинальный ток: 40 А - выдерживает нагрузку до этого значения
• Дифференциальный ток срабатывания: 30 мА - чувствителен к утечкам выше этой величины, что соответствует требованиям безопасности для человеческой жизни
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Номинальное напряжение: 230 В - для однофазных сетей
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь даже при значительном КЗ
• Напряжение изоляции: 660 В - высокий уровень изоляции между токоведущими частями
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения, например, от грозовых разрядов
• Частота: 50 Гц - предназначено для стандартных сетей России и стран СНГ
• Рабочая температура: от -10C до +50C - подходит для большинства помещений, включая неотапливаемые
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги; требует установки внутри щита
• Сечение провода: 1–25 мм2 - совместим с широким спектром медных проводов
• Модульная ширина: 2 модуля - занимает 36 мм на DIN-рейке
• Глубина монтажа: 66 мм - важно учитывать при проектировании распределительного щита
• Тип тока утечки: A - реагирует на переменный ток утечки и импульсный постоянный (например, от современных преобразователей, зарядных устройств, светодиодных светильников)
• Срок гарантии: 84 месяца - один из самых длинных в классе

Совместимость и монтаж

УЗО ВД-100 монтируется на стандартную DIN-рейку типа TS35. Установка выполняется в распределительном щите рядом с автоматическим выключателем, который защищает эту же группу потребителей. Подключение: входные клеммы - сверху, выходные - снизу. Обязательно соблюдать полярность: L и N должны быть правильно подсоединены. Сечение проводов - от 1 до 25 мм2. Не допускается использование многожильных проводов без наконечников. Монтаж возможен только в закрытых корпусах, так как степень защиты IP20 исключает работу на открытом воздухе или во влажных помещениях без дополнительной защиты.

Безопасность и стандарты

УЗО ВД-100 соответствует ГОСТ Р 51326.1-99 (эквивалент МЭК 61008-1-96) - основному нормативу для устройств защитного отключения в РФ. Климатическое исполнение УХЛ4 позволяет применять его в условиях повышенной влажности и колебаний температур, характерных для средней полосы России. Электромеханическая конструкция обеспечивает работоспособность даже при отсутствии напряжения в сети - важное преимущество перед электронными аналогами.

Преимущества

• Электромеханическая схема - не нуждается в питании, работает при любых авариях в сети
• Тип A - эффективно защищает от утечек от современной техники: инверторов, ИБП, LED-освещения, бытовой электроники
• Высокая отключающая способность (4,5 кА) - снижает риск повреждения при КЗ
• Широкий диапазон сечений проводов - удобен при замене старых линий
• Длительная гарантия (7 лет) - указывает на уверенность производителя в качестве

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно требуется установка автомата
• IP20 - нельзя устанавливать вне щита, в сырых местах, на улице или в цехах с высокой запылённостью
• Рабочая температура начинается от -10C - не подходит для холодных неотапливаемых объектов зимой
• Не имеет функции селективности (по описанию производителя она есть, но в характеристиках не указано наличие маркировки S/ G); для сложных систем рекомендуется проверять наличие специальной версии

Примеры использования

• Защита розеточных групп в квартире - особенно в ванной, кухне, детской комнате
• Щиты на производстве: станки с ЧПУ, насосы, конвейеры с частотниками
• Объекты с большим числом электроники: серверные, медицинские кабинеты, офисы с компьютерами
• Дачные дома с инверторными источниками питания (солнечные панели, генераторы)

Практические советы

• Выбирая УЗО, всегда сочетайте его с автоматом на 40 А или ниже - не используйте УЗО без аппарата защиты от КЗ
• Проверьте глубину щита: 66 мм - это больше, чем у многих бюджетных моделей; убедитесь, что хватает места
• Подключайте провода плотно - плохой контакт может вызвать нагрев и ложное срабатывание
• Тестовая кнопка «T» должна работать ежемесячно - проверяйте её, чтобы убедиться в исправности
• Для многоуровневых систем (например, этажные щиты) рассмотрите возможность использования селективных УЗО - хотя в данной модели эта опция не указана явно
