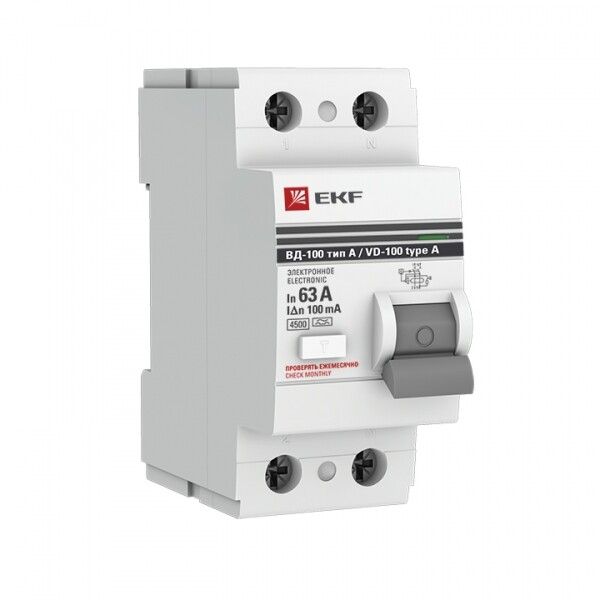

Выключатель дифференциальный (УЗО) ВД-100 2п 63А 100мА (тип А, электронный) PROximа | elcb-2-63-100-e-А-pro EKF (замена - E1026MA63100) elcb-2-63-100-e-a-pro

Выключатель дифференциальный (УЗО) ВД-100 2П 63А 100мА тип A электронный от бренда EKF серии PROxima предназначен для защиты людей от поражения электрическим током и предотвращения возгораний, вызванных утечками тока. Это надёжное устройство, подходящее как для бытовых, так и для промышленных сетей переменного тока.

Назначение и область применения

УЗО ВД-100 защищает от опасных утечек тока, которые могут возникнуть при повреждении изоляции, контакте с заземлёнными частями оборудования или случайном прикосновении к токоведущим элементам. Он не защищает от перегрузок и КЗ - эти функции выполняют автоматические выключатели, которые должны использоваться вместе с этим УЗО. Применяется в распределительных щитах жилых домов, офисов, производственных цехов, на объектах с высокой плотностью электроприборов - например, на кухнях, в мастерских, на конвейерах, где есть оборудование с электродвигателями.

Технические характеристики

• Номинальный ток: 63 А - выдерживает нагрузку до этого значения без срабатывания
• Дифференциальный ток срабатывания: 100 мА - реагирует на утечку свыше 0,1 А
• Тип тока утечки: A - чувствителен к переменному току и пульсирующему постоянному току (например, от выпрямителей в современной технике)
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании до этой величины
• Напряжение изоляции: 660 В - обеспечивает безопасную работу при кратковременных скачках напряжения
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к грозовым и коммутационным перенапряжениям
• Сечение провода: 1–25 мм2 - подходит для медных проводов от тонких до мощных
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды
• Ширина: 2 модуля - занимает два места на DIN-рейке
• Глубина монтажа: 66 мм - требует достаточного пространства внутри щита
• Рабочий диапазон температур: -10...+50 C - работает в большинстве помещений, но не в холодных необогреваемых зонах
• Частота: 50 Гц - предназначено для сети с промышленной частотой
• Род тока: AC - только переменный ток
• Гарантия: 84 месяца - один из самых длинных сроков в классе
• Соответствует: ГОСТ Р 51326.1-99 (МЭК 61008-1-96)

Совместимость и монтаж

УЗО ВД-100 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через верхние и нижние клеммы - вход снизу, выход сверху (по правилам ПУЭ). Обязательно используйте пару с автоматическим выключателем на 63 А или ниже, чтобы обеспечить защиту от перегрузок. Максимальное сечение проводов - 25 мм2; не используйте многожильные провода без наконечников. Установка возможна в любые щиты с достаточным свободным местом - глубина устройства 66 мм требует минимум 70–80 мм внутренней глубины корпуса. Не монтируйте в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP20 не допускает воздействия жидкости.

Безопасность и стандарты

УЗО ВД-100 соответствует международному стандарту IEC 61008-1 и российскому ГОСТ Р 51326.1-99, что гарантирует соответствие требованиям безопасности при проектировании и эксплуатации. Сертифицирован для использования в системах TN-S, TN-C-S и TT. Электронный тип срабатывания обеспечивает точность и отказоустойчивость даже при слабых утечках. Устройство не содержит механических движущихся частей - снижена вероятность заклинивания.

Преимущества

• Поддерживает токи утечки типа A - идеально для современного оборудования с импульсными источниками питания (ПК, зарядки, инверторы, СВЧ-печи)
• Высокая отключающая способность (4,5 кА) - подходит для участков с большой потенциальной энергией КЗ
• Длинная гарантия (7 лет) - указывает на качество сборки и долговечность
• Совместим с другими изделиями серии PROxima - легко формировать согласованную систему защиты
• Электронный принцип действия - более стабильная работа при колебаниях напряжения

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный (AC)
• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматом
• Не подходит для установки вне помещения - IP20 не защищает от влаги и пыли
• Работает при температуре выше -10 C - в неотапливаемых помещениях зимой может не работать
• Не имеет встроенного дифференциального автомата - нельзя заменить им АВДТ
• Не рекомендовано применять в цепях с высоким уровнем помех (частотные преобразователи, сварочные аппараты) без дополнительной фильтрации

Примеры использования

• Защита группы розеток на кухне - где используются микроволновки, кофемашины, блендеры
• Щит в гараже - для защиты инструментов с двигателями (дрели, болгарки)
• Производственный участок - питание станков с ЧПУ, насосов, контроллеров
• Общественные здания - туалеты, душевые, кабинеты с компьютерной техникой
• Жилые дома - отдельный контур для ванной комнаты и детской

Практические советы

• Выбирая УЗО, проверьте, что автомат перед ним имеет такой же или меньший номинал - 63 А максимум
• При монтаже соблюдайте полярность: L и N подключаются строго по меткам на корпусе
• Проверяйте работоспособность кнопкой “T” ежемесячно - это обязательная процедура
• Если планируете групповое использование нескольких УЗО - выбирайте селективные модели (если доступны) для избежания ложных отключений
• Не экономьте на сечении проводов - максимальное 25 мм2 требует качественного обжима наконечников
• Для условий с частыми перепадами напряжения лучше использовать УЗО с дополнительной защитой от перенапряжений - они совместимы с этим устройством
