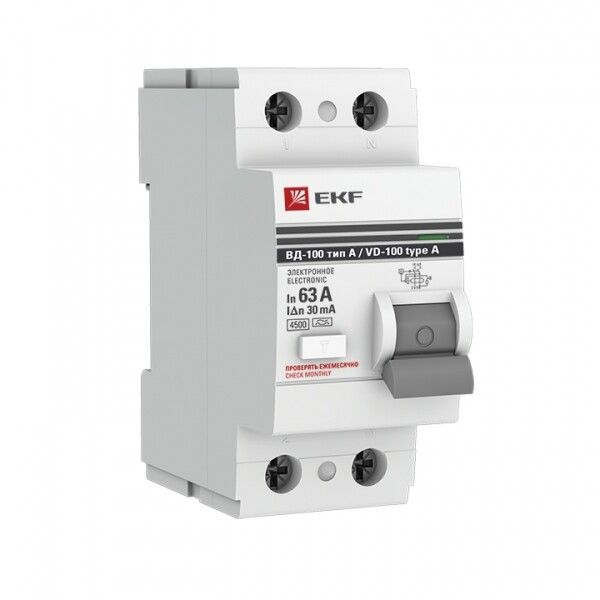

Выключатель дифференциальный (УЗО) ВД-100 2п 63А 30мА (тип А, электронный) PROximа | elcb-2-63-30-e-А-pro EKF (замена - E1026MA6330) elcb-2-63-30-e-a-pro

Выключатель дифференциальный (УЗО) ВД-100 2П 63А 30мА тип A электронный от бренда EKF, серия PROxima - это надёжное устройство для защиты людей от удара током и предотвращения пожаров, вызванных утечками электричества. Подходит для установки в бытовых и промышленных распределительных щитах на DIN-рейку.

Назначение и область применения

УЗО ВД-100 защищает людей от поражения электрическим током при случайном контакте с повреждённой изоляцией или металлическими частями оборудования, находящимися под напряжением. Также предотвращает возгорание, которое может возникнуть из-за длительной утечки тока - даже если она недостаточна для срабатывания обычного автомата. Применяется в жилых домах, офисах, производственных цехах, на объектах с высокой плотностью электроприборов. Обязательно используется в паре с автоматическим выключателем, который обеспечивает защиту от перегрузок и КЗ.

Технические характеристики

• Номинальный ток: 63 А - выдерживает нагрузку до этого значения без срабатывания
• Дифференциальный ток: 30 мА - чувствителен к утечкам от 30 миллиампер, что соответствует требованиям безопасности для человеческой жизни
• Тип тока утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей, зарядных устройств, светодиодных светильников)
• Количество полюсов: 2 - защищает фазу и ноль одновременно, исключает работу при одном отключенном проводе
• Номинальное напряжение: 230 В - рассчитано на однофазную сеть
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании с током до 4500 А
• Напряжение изоляции: 660 В - гарантирует безопасную работу при повышенных напряжениях
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения, таким как грозовые импульсы
• Частота: 50 Гц - оптимизировано для российской сети
• Рабочая температура: от -10C до +50C - работает в большинстве помещений, включая неотапливаемые зоны
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупными предметами, но не от воды и пыли; требует установки внутри закрытого щита
• Ширина: 2 модуля - занимает место 36 мм на DIN-рейке
• Глубина монтажа: 66 мм - важно учитывать при проектировании глубины щита
• Сечение провода: 1–25 мм2 - подходит для медных проводов любого распространённого сечения
• Климатическое исполнение: УХЛ4 - предназначено для эксплуатации в условиях умеренного и холодного климата, в помещениях с контролируемой влажностью

Совместимость и монтаж

УЗО ВД-100 монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется в распределительном щите после входного автомата и перед групповыми автоматами. Соединение проводов осуществляется через зажимы с фиксацией винтом - допускаются медные провода сечением от 1 до 25 мм2. Не рекомендуется использовать с алюминиевыми проводами без переходных соединений. Совместим с любыми автоматами, имеющими аналогичный номинальный ток (до 63 А). Для селективной координации (отключение только аварийной ветви) можно комбинировать с другими УЗО серии PROxima, имеющими задержку времени срабатывания.

Безопасность и стандарты

УЗО ВД-100 соответствует ГОСТ Р 51326.1-99 (эквивалент МЭК 61008-1-96) - основному нормативу для устройств защитного отключения в России. Сертифицирован для использования в системах TN-S и TN-C-S. Электронный тип срабатывания обеспечивает точность и отказоустойчивость, но требует наличия питания - не сработает при полном отключении нуля. Не предназначен для защиты от перегрузок и КЗ - обязательно используйте его вместе с автоматом.

Преимущества

• Поддержка типа A - эффективно защищает от утечек от современной техники: инверторов, ИБП, LED-освещения, бытовой электроники
• Высокая отключающая способность (4,5 кА) - подходит для сетей с возможным высоким током КЗ
• Длинная гарантия - 84 месяца (7 лет) - подтверждает качество сборки и материалов
• Совместимость с серией PROxima - позволяет легко масштабировать и унифицировать щиты
• Фиксированный механизм отключения - визуально видно состояние (вкл/выкл)

Ограничения применения

• Не работает при отсутствии напряжения на нулевом проводе - не применяйте в системах TT без дополнительного заземления
• Не защищает от перегрузок и коротких замыканий - всегда требуется параллельный автомат
• IP20 - нельзя устанавливать во влажных местах (ванная, баня, улица) без герметичного корпуса
• Рабочая температура начинается от -10C - не подходит для неотапливаемых наружных щитов зимой
• Электронный тип - чувствителен к помехам в сети; при частых скачках напряжения возможны ложные срабатывания

Примеры использования

• Защита группы розеток в кухне - где используются микроволновки, блендеры, зарядки телефонов
• Щит в мастерской с мощными станками и инверторными сварочными аппаратами
• Общий выход на освещение и розетки в квартире - особенно актуально при наличии современной техники с импульсными источниками питания
• Промышленные линии с частотными преобразователями - тип A точно реагирует на пульсирующие утечки

Практические советы

• Выбирая УЗО, проверьте соответствие номинала автомата - он должен быть равен или меньше 63 А
• При монтаже соблюдайте полярность: L и N должны быть правильно подключены - неверное подключение может сделать устройство бесполезным
• Проверяйте работоспособность кнопкой «Тест» ежемесячно - это обязательная процедура для всех УЗО
• Если планируете несколько уровней защиты - выбирайте селективные модели (с задержкой) для верхнего уровня, чтобы избежать массового отключения
• Не экономьте на месте установки - обеспечьте достаточную глубину щита (минимум 70 мм), чтобы УЗО ВД-100 свободно помещалось и не перегревалось
