Устройство защиты от импульсных перенапр. УЗИП для телекоммуникационных сетей 8-жил RJ45 S-ATM 8-F OBO 5081990 Bettermann

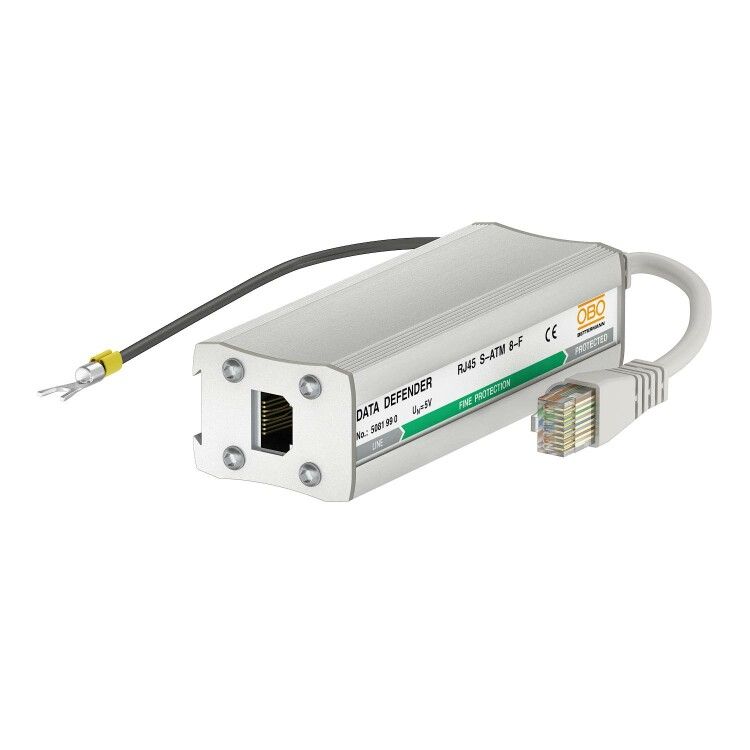

Устройство защиты от импульсных перенапряжений УЗИП для телекоммуникационных сетей 8 жил (RJ45 S-ATM 8-F) от OBO BETTERMANN защищает оборудование в телекоммуникационных и сетевых системах от импульсных скачков напряжения, таких как грозовые разряды или коммутационные помехи. Устройство встроено в кабельный адаптер с разъёмом RJ45, что упрощает установку без необходимости врезки в линию.

Назначение и область применения

УЗИП RJ45 S-ATM 8-F предназначен для защиты оборудования, подключённого через витую пару: маршрутизаторы, коммутаторы, IP-камеры, телефоны, серверы, системы видеонаблюдения и другая сетевая техника. Подходит для использования в локальных сетях на базе Cat 5 и Cat 6, а также в аналоговых системах, ISDN и DSL-соединениях. Устройство обеспечивает среднюю степень защиты для отдельных точек доступа - например, на входе в помещение, у рабочего места или возле чувствительной аппаратуры.

Технические характеристики

• Тип: Ограничитель импульсных перенапряжений (ОПН)
• Количество защищаемых линий: 8 (все пары витой пары)
• Тип разъёма: RJ45 (штекер на конце кабеля)
• Номинальный импульсный ток (8/20 мкс): 7,5 кА
• Максимальное постоянное рабочее напряжение: 6,2 В DC
• Уровень защиты между жилами: 40 В
• Уровень защиты жила–земля: 900 В
• Предельная частота сигнала: 155 МГц (соответствует требованиям Cat 6)
• Номинальный ток нагрузки: 1 А
• Количество модулей DIN: 1 (для монтажа на рейку)
• Степень защиты: IP20 (защита от прикосновения и крупных частиц, не предназначена для улицы)
• Длина кабеля с разъёмом: 150 мм
• Корпус: алюминиевый

Совместимость и монтаж

Устройство RJ45 S-ATM 8-F монтируется как кабельный адаптер: он вставляется между кабелем и оборудованием. Кабель с разъёмом RJ45 на одном конце подключается к сети, а на втором - к защищаемому устройству. Нет необходимости разрывать существующую линию. Устройство фиксируется на DIN-рейке с помощью встроенного крепления. Совместим с любыми портами Ethernet, поддерживающими стандарт 10/100/1000BASE-T. Не требует внешнего питания.

Безопасность и стандарты

УЗИП соответствует требованиям IEC 61643-21 для защиты телекоммуникационных цепей. Гарантия производителя - 5 лет. Конструкция выполнена с двумя уровнями защиты: первичный элемент снижает высокие импульсы, второй - до безопасного уровня для электроники. Отсутствие открытых контактов и изолированный корпус обеспечивают безопасность при работе в помещениях.

Преимущества

• Не требует врезки в кабель - просто вставляется в линию
• Поддерживает высокую скорость передачи данных до 155 МГц - совместим с Cat 6
• Защита всех 8 жил: каждая пара и земля защищены от перенапряжения
• Алюминиевый корпус рассеивает тепло и устойчив к механическим воздействиям
• Фиксация на DIN-рейке позволяет легко интегрировать в распределительные щиты
• 5-летняя гарантия - подтверждает надёжность компонентов

Ограничения применения

• Не предназначен для наружной установки - IP20 не защищает от влаги и пыли
• Работает только с напряжением до 6,2 В постоянного тока; не подходит для PoE+ или PoE++ (стандарты с питанием выше 12 В)
• Максимальный ток нагрузки - 1 А, поэтому не используется для мощных устройств, потребляющих более 10 Вт
• Не заменяет основную защиту на вводе - применяется как дополнительный уровень защиты на уровне оборудования

Примеры использования

• Защита IP-камеры на входе в офисную сеть
• Обеспечение безопасности DSL-модема в домашнем или малом бизнес-сетевом узле
• Защита телефонной станции ISDN от грозовых импульсов
• Установка рядом с сервером в IT-шкафу для предотвращения повреждения сетевой карты
• Подключение к коммутатору в распределительном щите, где есть риск попадания импульса по кабелю

Практические советы

• Перед установкой проверьте, чтобы напряжение питания в вашей сети не превышало 6,2 В DC - особенно важно, если используется PoE, так как большинство PoE-устройств работают на 44–57 В
• Используйте этот УЗИП только там, где кабель уже проходит через щит или панель - удобнее всего монтировать на DIN-рейку рядом с другими защитными устройствами
• Не используйте удлинители или переходники после УЗИП - они могут нарушить экранирование и снизить эффективность защиты
• При использовании в условиях повышенной электромагнитной активности (например, рядом с двигателями или сварочным оборудованием) рекомендуется дополнительно применять фильтры шумов
• Проверяйте целостность кабеля с разъёмом - повреждённый кабель снижает эффективность защиты даже при исправном УЗИП
