Устройство защиты от импульсных перенапряжений для информационных систем РИФ-И 48/0.5/10 (8)-кат6 (Б) Стример 201008

Устройство защиты от импульсных перенапряжений для информационных систем и сетей Ethernet, РИФ-И 48/0.5/10 (8)-кат6, УЗИП - это компактный ограничитель импульсных перенапряжений, предназначенный для защиты портов Ethernet, PoE-оборудования и коммуникационных линий в промышленной автоматике. Бренд Стример выпускает эту модель в серии РИФ-И, обеспечивая надёжную работу в условиях высоких электромагнитных нагрузок.

Назначение и область применения

УЗИП РИФ-И 48/0.5/10 (8)-кат6 защищает оборудование, подключённое к кабелям категории 6, от импульсных скачков напряжения, вызванных молниями, коммутацией мощных устройств или электромагнитными помехами. Подходит для защиты:

• промышленных Ethernet-сетей;
• устройств Power over Ethernet (PoE) по стандартам IEEE 802.3af и 802.3at;
• систем автоматизации, видеонаблюдения, IP-телефонии;
• локальных вычислительных сетей с пропускной способностью до 10 Гбит/с.

Работает в зонах молниезащиты 1–2 согласно МЭК 62305. Применяется там, где есть риск повреждения чувствительной электроники из-за переходных процессов в кабельных линиях.

Технические характеристики

• Номинальное напряжение: 48 В - совместимо с PoE-системами на +-48 В;
• Защитное напряжение: до 190 В (дифференциальный режим) / 600 В (между линией и землёй);
• Номинальный импульсный ток: 10 кА - способен поглотить одиночные импульсы большой энергии;
• Количество полюсов: 1 - защищает все 4 пары витой пары в одном модуле;
• Способ монтажа: на DIN-рейку, занимает 1 модуль;
• Максимальное сечение провода: 2,5 мм2 - позволяет использовать стандартные медные жилы;
• Степень защиты: IP20 - подходит для установки внутри щитов, не предназначен для открытых площадок;
• Диапазон рабочих температур: от –40 C до +80 C - работает в суровых климатических условиях;
• Гарантия: 24 месяца.

Совместимость и монтаж

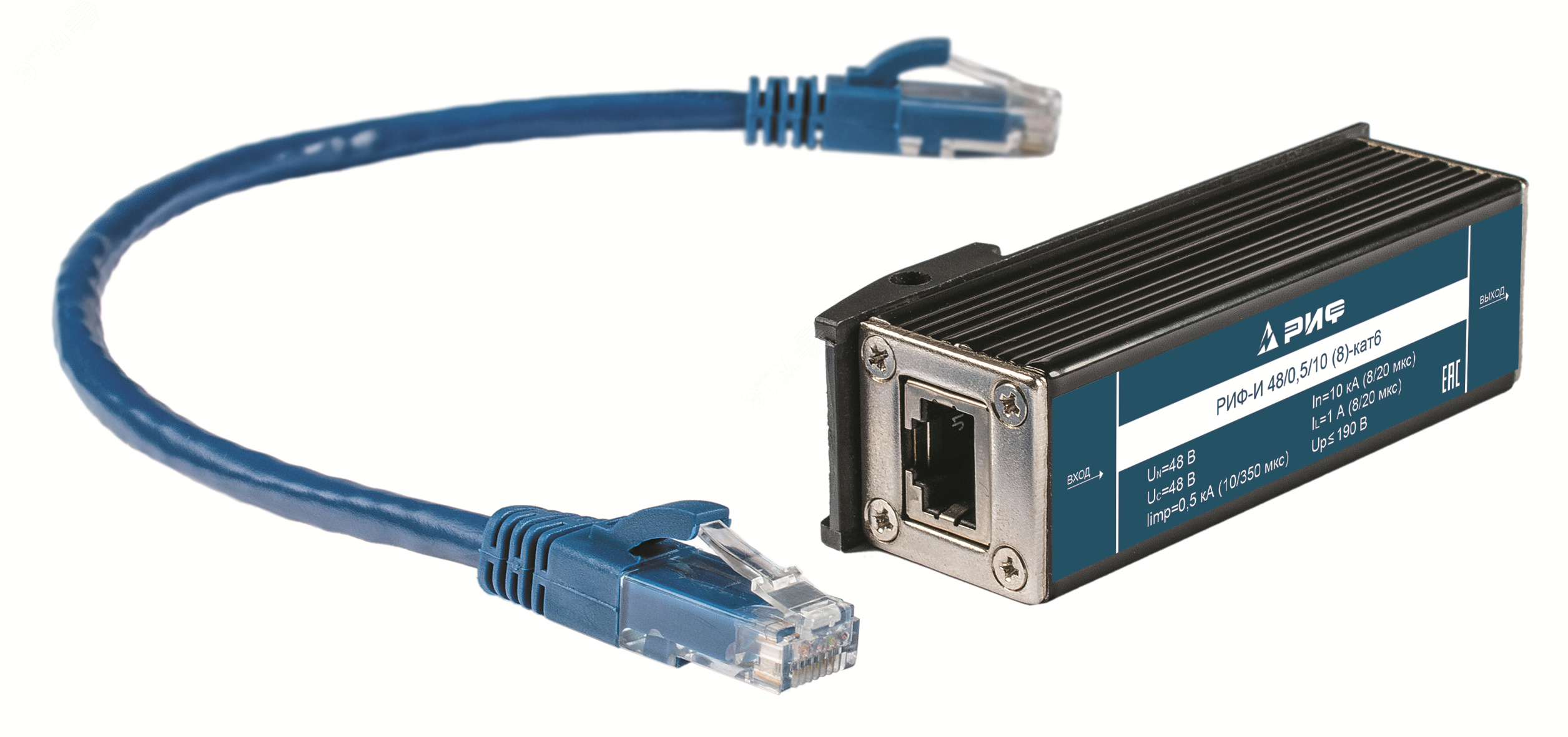

УЗИП РИФ-И 48/0.5/10 (8)-кат6 имеет встроенные разъёмы RJ45 - подключение осуществляется напрямую к кабелю Cat6 без необходимости в адаптерах. Кабельная линия вставляется в один разъём, выходящий - к оборудованию. Обязательно требуется подключение к шине защитного заземления (PE): для этого используется встроенный кабель с вилочным наконечником 1,5 мм2 длиной 300 мм. Корпус и экранирующие элементы разъёмов соединены с заземлением, что снижает уровень радиопомех.

Монтаж выполняется на стандартную DIN-рейку шириной 35 мм. Нет требований к специальному инструменту - достаточно отвертки для фиксации и подключения заземляющего провода.

Безопасность и стандарты

Устройство соответствует требованиям МЭК 62305 (защита от молнии) и проектировалось для работы в рамках класса E (Cat6) до частоты 500 МГц. Соответствует нормам EMC и рекомендациям по защите сетей Ethernet. Все материалы и компоненты сертифицированы для промышленного применения.

Преимущества

• Одновременная защита всех четырёх пар витой пары - не нужна отдельная защита каждой пары;
• Высокая устойчивость к импульсному току (10 кА) - обеспечивает долгий срок службы даже в зонах с частыми грозами;
• Поддержка PoE - не нарушает передачу питания и данных;
• Широкий температурный диапазон - можно применять в холодных цехах и жарких помещениях;
• Встроенный заземляющий кабель - исключает ошибки при подключении к PE;
• Компактный форм-фактор - экономит место в распределительном щите.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Не подходит для аналоговых сигналов, RS-485, CAN или других протоколов - только для Ethernet Cat6;
• Не заменяет основную молниезащиту на входе в здание - работает как вторичная защита в пределах 1–2 зон;
• Не рассчитан на постоянное напряжение выше 48 В - при превышении возможен выход из строя;
• Не следует использовать с кабелями ниже категории 5e - гарантия целостности сигнала теряется.

Примеры использования

• Защита камеры видеонаблюдения с питанием по PoE, установленной на крыше производственного здания;
• Обеспечение стабильной связи между контроллерами PLC в цехе с частыми включениями сварочных аппаратов;
• Защита сервера управления конвейером, подключённого к сети Cat6 через распределительный щит;
• Связь между точками сбора данных в логистическом комплексе, где есть риск наведённых помех от силового оборудования.

Практические советы

• Перед установкой проверьте, чтобы заземление в щите было исправным - без него УЗИП не будет работать эффективно;
• Используйте кабели Cat6 с качественным экранированием - это повысит общую устойчивость системы;
• Не удлиняйте встроенный заземляющий кабель - это увеличивает индуктивность и снижает быстродействие защиты;
• При наличии нескольких УЗИП в одной цепи - располагайте их как можно ближе к защищаемому оборудованию;
• Проверяйте состояние устройства ежегодно: при появлении трещин, запаха горелого или световой индикации отказа (если есть) - замените его.
