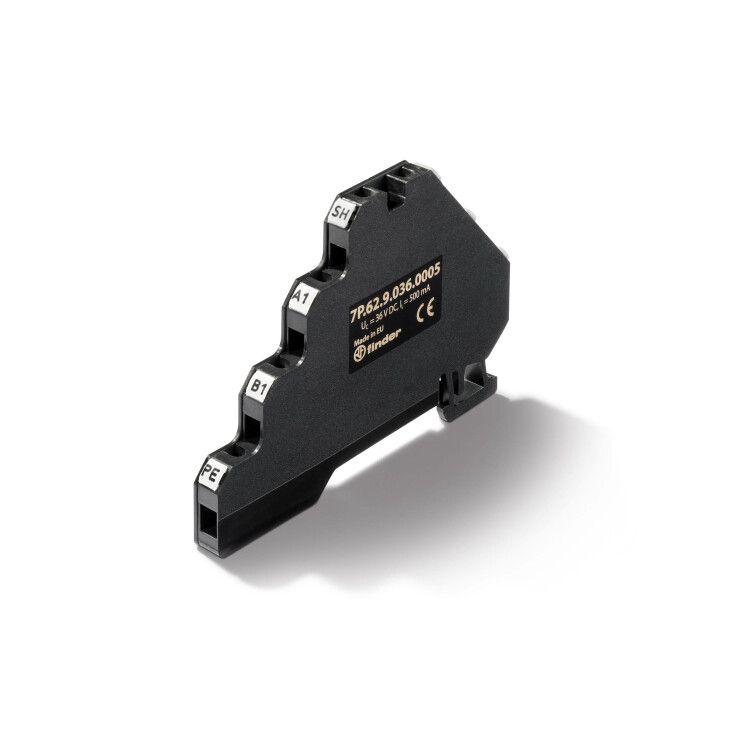

Устройство защиты от импульсных перенапряжений УЗИП для телекоммуникации; тип 3; установка на рейку 35мм; степень IP20 | 7P6290360005 Finder 7P.62.9.036.0005

Устройство защиты от импульсных перенапряжений УЗИП для телекоммуникации, тип 3, установка на рейку 35мм, степень защиты IP20 от бренда Finder (артикулы 7p.62.9.036.0005 и 7p6290360005) предназначено для защиты слаботочного оборудования в телекоммуникационных системах от кратковременных скачков напряжения, таких как грозовые импульсы или коммутационные помехи.

Назначение и область применения

Этот УЗИП защищает чувствительную электронику в телекоммуникационных сетях - маршрутизаторы, серверы, модемы, системы связи, АТС, оборудование передачи данных. Он устанавливается на последнем этапе цепочки защиты - после основных устройств типа 1 и 2 - чтобы поглотить остаточные импульсы, которые могли пройти через предыдущие уровни. Подходит для помещений с контролируемой средой: офисы, серверные комнаты, телеком-шкафы, производственные автоматизированные участки.

Технические характеристики

• Тип устройства: ограничитель импульсных перенапряжений (тип 3)
• Номинальное напряжение постоянного тока: 24 В
• Наибольшее длительное напряжение постоянного тока: 36 В
• Максимальное PV напряжение: 50 В (для солнечных систем)
• Максимальный разрядный ток (8/20): 5 кА
• Защитное напряжение: до 65 В - максимальное напряжение, которое попадёт на защищаемое оборудование после срабатывания
• Количество модулей DIN: 1 (ширина 17,5 мм)
• Количество силовых полюсов: 1 (защита одной линии)
• Система заземления: IT - требует изолированной сети без прямого заземления нейтрали
• Максимальное сечение провода: 4 кв.мм
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным частицам, но не от воды и пыли
• Материал корпуса: пластик (негорючий, самозатухающий)

Совместимость и монтаж

УЗИП монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - подходят провода сечением до 4 кв.мм. Клеммы рассчитаны на одножильные и многожильные провода. Монтаж выполняется в щите управления или распределительном шкафу. Обязательно соблюдайте полярность: вход и выход должны быть правильно соединены с линией питания. Нельзя использовать в цепях переменного тока - только для постоянного тока до 36 В.

Безопасность и стандарты

Устройство соответствует требованиям IEC 61643-31 для ограничителей импульсных перенапряжений типа 3. Применяется в соответствии с нормами безопасности для низковольтных систем. Корпус выполнен из самозатухающего пластика, что снижает риск распространения пламени при аварийных ситуациях.

Преимущества

• Компактный формат - занимает всего один модуль на DIN-рейке
• Высокая точность ограничения напряжения - до 65 В, безопасная для современной электроники
• Работает в условиях постоянного тока, включая солнечные установки (до 50 В)
• Поддерживает систему IT - подходит для специализированных объектов с изолированной нейтралью
• Надёжная фиксация на рейке - не выпадает при вибрациях

Ограничения применения

• Не предназначен для работы в цепях переменного тока (AC)
• Степень защиты IP20 исключает использование во влажных, пыльных или открытых помещениях
• Не заменяет первичные УЗИП типа 1 и 2 - работает только как завершающий уровень защиты
• Максимальное длительное напряжение 36 В - нельзя применять в системах выше этого значения даже кратковременно
• Только одно полюсное исполнение - не подходит для защиты двухпроводных цепей с двумя активными жилами

Примеры использования

• Защита Ethernet-портов на серверах в дата-центре
• Охранная система с IP-камерами, работающими от 24 В постоянного тока
• Автоматизация производства: датчики, PLC, интерфейсы связи
• Солнечные установки малой мощности (PV-системы до 50 В)
• Телефонные станции и радиорелейные пункты с питанием от аккумуляторов

Практические советы

• Перед установкой проверьте напряжение в цепи - оно не должно превышать 36 В постоянного тока
• Используйте провода сечением не более 4 кв.мм - большие провода не войдут в клеммы
• Обеспечьте минимальный зазор между УЗИП и другими элементами - корпус не имеет защиты от внешних воздействий
• При использовании в системе IT обязательно убедитесь, что нейтраль не заземлена - иначе устройство не будет работать корректно
• Проверяйте состояние УЗИП периодически - у некоторых моделей есть индикация отказа; в этом случае она отсутствует, поэтому рекомендуется плановая замена каждые 3–5 лет при высоких нагрузках
