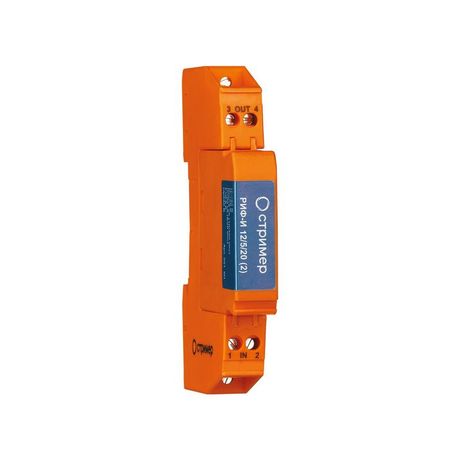

Устройство защиты от импульсных перенапряжений для информационных систем РИФ-И 12/5/20 (2) Стример 201010

Устройство защиты от импульсных перенапряжений для информационных систем СТРИМЕР, УЗИП (артикул 201010) предназначено для защиты слаботочных цепей с токовой петлёй от импульсных скачков напряжения, таких как грозовые или коммутационные выбросы. Бренд СТРИМЕР реализует эту модель в формате сменного модуля на DIN-рейке, что упрощает замену и обслуживание.

Назначение и область применения

УЗИП СТРИМЕР используется для защиты оборудования в системах передачи данных, автоматизации и измерения, где применяются интерфейсы «токовая петля» - 0–20 мА и 4–20 мА. Подходит для линий связи, контроллеров, преобразователей сигналов, датчиков и других устройств, работающих при скорости передачи до 1 Мбит/с. Устройство устанавливают на границах между первой и второй зоной молниезащиты - там, где возможны переходные процессы от внешних помех.

Технические характеристики

• Номинальное напряжение: 12 В постоянного тока
• Максимальное рабочее напряжение постоянного тока: 14 В
• Защитное напряжение (ограничение): 20 В
• Максимальный разрядный ток (8/20 мкс): 20 кА
• Количество защищаемых проводников: 2
• Количество модулей DIN: 1 (35 мм)
• Максимальное сечение провода: 2,5 мм2
• Степень защиты: IP20 (защита от прикосновения и крупной пыли, без герметичности)
• Диапазон рабочих температур: от -40 C до +80 C
• Сигнализация состояния: оптический индикатор (зелёный/красный свет)
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку 35 мм. Для подключения используются винтовые клеммы - подходят провода сечением до 2,5 мм2. УЗИП состоит из двух частей: основания (базы) и сменного модуля. При выходе устройства из строя достаточно заменить только модуль, не трогая проводку. Обязательно соблюдать полярность при подключении: вход и выход должны соответствовать направлению сигнала в цепи. Нельзя использовать в цепях переменного тока или с напряжением выше 14 В постоянного тока.

Безопасность и стандарты

Устройство соответствует требованиям к защите от импульсных перенапряжений в слаботочных системах. Хотя явного указания на ГОСТ или IEC нет, параметры (20 кА, 20 В ограничения) соответствуют практикам, принятым в промышленной автоматизации. Применяется в соответствии с рекомендациями по молниезащите (IEC 62305, часть 4).

Преимущества

• Сменный модуль позволяет быстро восстановить работу системы без демонтажа всей установки
• Оптическая индикация показывает состояние защиты - работоспособно / вышло из строя
• Широкий температурный диапазон обеспечивает надёжную работу в суровых условиях (например, на открытых площадках или в неотапливаемых щитовых)
• Высокая пропускная способность тока (20 кА) гарантирует защиту даже при мощных импульсах
• Поддержка скорости передачи до 1 Мбит/с - совместимо с современными протоколами (HART, Modbus RTU и др.)

Ограничения применения

• Не предназначен для защиты цепей переменного тока - только для постоянного тока до 14 В
• IP20 не обеспечивает защиту от воды, брызг и пыли - нельзя устанавливать во влажных или запылённых помещениях без дополнительной защиты корпуса
• Не защищает от длительных перенапряжений - только от кратковременных импульсов
• Не подходит для цепей с током более 20 мА - только для слаботочных интерфейсов
• Не имеет встроенной защиты от обратной полярности - необходимо правильно подключать провода

Примеры использования

• Защита аналогового датчика уровня жидкости с выходом 4–20 мА на промышленном объекте
• Обеспечение целостности сигнала в системе управления насосами через токовую петлю
• Защита линии RS-485 с токовым интерфейсом в цехе с высокой вероятностью наведённых помех
• Установка в распределительном шкафу на границе зоны молниезащиты рядом с входом кабеля от антенны или датчика на крыше

Практические советы

• Перед установкой проверьте, что напряжение в цепи не превышает 14 В постоянного тока - иначе УЗИП будет повреждён
• При использовании в холодных условиях (-30 C и ниже) убедитесь, что кабели и соединения не становятся хрупкими - используйте гибкие провода
• При монтаже на DIN-рейку закручивайте винты клемм равномерно - переусиливать нельзя, чтобы не повредить контакты
• Если индикатор стал красным - немедленно замените модуль; продолжение работы без защиты увеличивает риск выхода из строя подключённого оборудования
• При проектировании системы учтите, что УЗИП требует свободного места вокруг себя - не располагайте его плотно рядом с нагревающимися элементами
