Устройство защиты от импульсных перенапряжений для систем постоянного тока РИФ-Э-II 24DC/10 с - 24=/10 Стример 122107

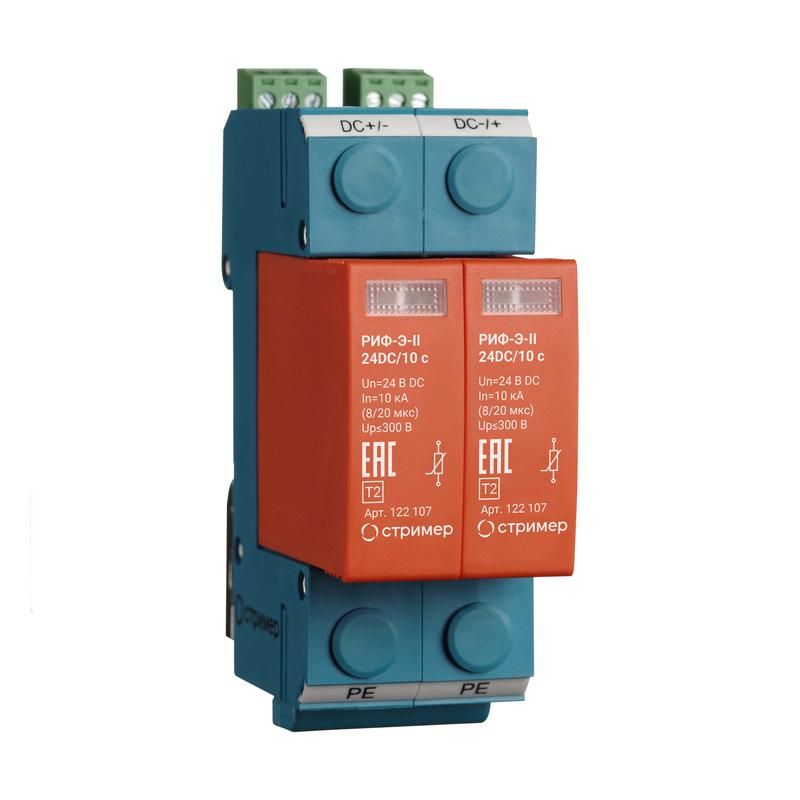

Устройство защиты от импульсных перенапряжений РИФ-Э-II 24DC/10кА с Стример - двухполюсное УЗИП класса II, предназначенное для защиты оборудования постоянного тока от импульсных скачков напряжения. Установлено на DIN-рейку, работает в широком диапазоне температур и применяется в системах управления, автоматизации и энергообеспечении. Артикулы 122107 и риф-э-ii 24=/10 с соответствуют одной модели из серии РИФ-Э.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-II 24DC/10кА с Стример защищает двухпроводные цепи постоянного тока от высоковольтных импульсов, возникающих при молниях, коммутационных процессах или сбоях в сетях переменного тока. Подходит для установки в щитах объектов с системой молниезащиты первой или второй зоны (по ГОСТ Р МЭК 62305-1). Применяется в промышленных системах: управление станками, конвейеры, системы освещения постоянного тока, зарядные устройства, телекоммуникационные шкафы, автономные энергосистемы с солнечными панелями.

Технические характеристики

• Номинальное напряжение постоянного тока: 24 В
• Наибольшее длительное напряжение DC: 56 В - допустимо кратковременное превышение рабочего напряжения без повреждения
• Защитное напряжение: 300 В - максимальное напряжение, которое попадёт на защищаемое оборудование после срабатывания
• Номинальный импульсный ток (8/20 мкс): 10 кА - основная способность к рассеиванию энергии
• Максимальный разрядный ток (8/20 мкс): 20 кА - предельная нагрузка при одиночном ударе
• Количество полюсов: 2 - защита по обоим проводникам (+ и –)
• Количество модулей DIN: 2 - занимает два стандартных модуля (35 мм каждый)
• Максимальное сечение провода: 35 мм2 - позволяет подключить мощные кабели
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; устанавливается внутри закрытых щитов
• Диапазон рабочих температур: от -40 C до +80 C - подходит для холодных и жарких помещений
• Сигнализация: оптическая - красный индикатор показывает состояние работоспособности (зелёный - норма, красный - замена требуется)
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-II 24DC/10кА с Стример монтируется на стандартную DIN-рейку 35 мм. Каждый из двух варисторных модулей легко вынимается и заменяется при выходе из строя - база остаётся на месте. Для подключения используются винтовые зажимы, совместимые с проводами до 35 мм2. Рекомендуемый номинал предохранителя в цепи: 63–125 А gL/gG - он обеспечивает защиту от перегрузки и короткого замыкания, если УЗИП выйдет из строя. Обязательно соблюдайте полярность при подключении: "+" и "-" должны точно соответствовать выводам устройства.

Безопасность и стандарты

УЗИП соответствует требованиям ГОСТ Р МЭК 61643-11 и ГОСТ Р МЭК 62305-1. Произведён в соответствии с международными стандартами на устройства защиты от импульсных перенапряжений. Индикация состояния позволяет оперативно выявить отказ, что снижает риск скрытого отказа системы защиты. Наличие оптического индикатора и сменных модулей делает устройство безопасным в обслуживании - замена возможна без отключения всей цепи, если система позволяет.

Преимущества

• Сменные модули - не требует замены всего устройства при износе, экономичнее в эксплуатации
• Высокий уровень защиты: 10 кА номинальный и 20 кА максимальный ток - надёжно справляется с большинством импульсных помех
• Широкий диапазон рабочих температур - подходит для суровых условий, включая неотапливаемые помещения
• Оптическая сигнализация - сразу видно, нуждается ли УЗИП в замене
• Два полюса - полноценная защита двухпроводной системы постоянного тока

Ограничения применения

• Не предназначено для защиты от постоянного перенапряжения - только от кратковременных импульсов
• IP20 - нельзя использовать во влажных, пыльных или открытых местах; обязательно внутренняя установка в щите
• Не подходит для переменного тока - только для цепей постоянного тока 24 В
• Максимальное длительное напряжение 56 В - превышение этого значения вызовет перегрев и выход из строя
• Требуется обязательная установка предохранителя 63–125 А - без него возможен пожар при пробое

Примеры использования

• Щит управления солнечной электростанцией 24 В - защита от грозовых импульсов через длинные кабели
• Автоматизация производства: контроллеры и датчики на постоянном токе, установленные рядом с сварочным оборудованием
• Железнодорожные системы сигнализации - где есть риск наведённых импульсов от контактной сети
• UPS и источники бесперебойного питания с батарейным массивом 24 В

Практические советы

• Перед установкой проверьте напряжение в цепи - оно не должно превышать 56 В постоянного тока даже кратковременно
• Подключение проводов выполняйте плотно - слабый контакт увеличивает нагрев и снижает эффективность защиты
• Обязательно используйте предохранитель 63–125 А gL/gG перед УЗИП - это требование безопасности
• Проверяйте индикатор каждые 6 месяцев - если горит красный свет, замените модуль немедленно
• При монтаже в щитах с большим количеством аппаратов - оставляйте свободное пространство вокруг УЗИП для теплоотвода
• Не устанавливайте параллельно другие УЗИП без согласования с проектом - это может нарушить координацию защиты
