Устройство защиты от импульсных перенапряжений РИФ-Э-II 320/20 (1) - Стример 121001

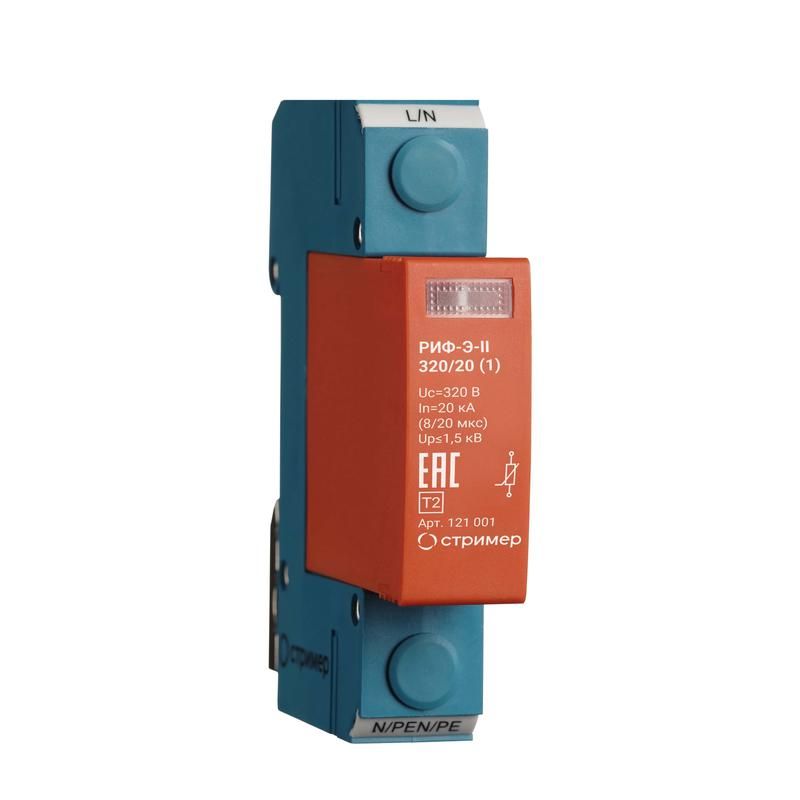

Устройство защиты от импульсных перенапряжений РИФ-Э-II 320/20 (1) Стример 230AC 1.5кВ 20кА с визуальным сигналом для DIN-рейки предназначено для защиты электрооборудования от кратковременных скачков напряжения в силовых цепях переменного тока. Бренд Стример и артикул 121001 указывают на серию РИФ-Э, которая известна надёжностью в условиях промышленной среды.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-II 320/20 (1) Стример 230AC 1.5кВ 20кА с визуальным сигналом для DIN-рейки защищает оборудование от импульсных перенапряжений, возникающих из-за молний, коммутационных процессов или внешних помех. Подходит для установки в распределительных щитах объектов с питанием 230–320 В, 50–60 Гц. Применяется в промышленных, торговых, жилищных и административных зданиях, где есть необходимость защиты чувствительной автоматики, насосов, контроллеров, освещения и другого оборудования.

Технические характеристики

• Номинальное напряжение: 320 В - работает в сетях до этого значения, включая однофазные 230 В.
• Номинальный импульсный ток: 20 кА - способно выдерживать типичные импульсы молнии, соответствует классу II по ГОСТ IEC 61643-2013.
• Максимальный разрядный ток: 40 кА - предельная нагрузка при экстремальных событиях, не более одного события за время службы.
• Защитное напряжение: 1,5 кВ - максимальное напряжение, которое попадёт на защищаемое оборудование после срабатывания устройства.
• Количество полюсов: 1 - защищает один фазный проводник (L), совместим с N, PEN, PE.
• Способ монтажа: на DIN-рейку 35 мм - занимает 1 модуль, легко устанавливается в шкафах.
• Максимальное сечение провода: 35 мм2 - позволяет подключить мощные кабели без переходников.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытых щитов.
• Диапазон температур: от -40 C до +80 C - работает в холодных и жарких помещениях, включая неотапливаемые зоны.
• Гарантия: 24 месяца - подтверждает долговечность компонентов.

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-II 320/20 (1) Стример 230AC 1.5кВ 20кА с визуальным сигналом для DIN-рейки имеет сменный варисторный модуль, который можно заменить без демонтажа всей системы. Крепится на стандартную DIN-рейку 35 мм. Подключение осуществляется через винтовые зажимы - допускаются медные провода сечением до 35 мм2. Обязательно соблюдать полярность: вход - с верхней стороны, выход - с нижней. Рекомендуемый номинал предохранителя - 125 А gL/gG, чтобы обеспечить координированную защиту от перегрузок.

Безопасность и стандарты

Соответствует требованиям ГОСТ IEC 61643-2013 (класс II) и ГОСТ Р МЭК 62305-1 - рекомендовано для установки в первой или второй зоне молниезащиты. Сертифицировано для работы в сетях TT, TN-S и TN-C-S. Наличие визуального сигнала (индикатор состояния) позволяет оперативно определить работоспособность устройства без тестирования.

Преимущества

• Визуальный индикатор - сразу видно, когда устройство вышло из строя, что снижает риск скрытых отказов.
• Сменный модуль - не требуется менять весь блок, достаточно заменить варистор, экономя время и средства.
• Высокий уровень защиты - 20 кА номинального тока достаточен для большинства промышленных и бытовых условий.
• Широкий температурный диапазон - подходит для установки даже в неотапливаемых щитовых.
• Простота монтажа - 1 модуль DIN, стандартные зажимы, совместим со всеми популярными щитами.

Ограничения применения

• Не предназначен для защиты постоянного тока - только для переменного тока 50–60 Гц.
• IP20 - нельзя использовать во влажных, пыльных или открытых местах без корпуса щита.
• Не заменяет основную молниезащиту (громоотводы) - применяется как вторичная защита внутри помещений.
• Не рассчитан на многократные удары тока выше 40 кА - при частых сильных импульсах возможен преждевременный выход из строя.

Примеры использования

• Щиты управления станков и конвейеров в заводских цехах.
• Распределительные щиты многоэтажных жилых домов и офисных зданий.
• Автоматические системы освещения, HVAC, насосные станции.
• Объекты связи, серверные комнаты, пункты питания IoT-устройств.

Практические советы

• Перед установкой проверьте состояние старого УЗИП - если индикатор красный, замените его до подключения нового оборудования.
• Убедитесь, что сечение подключаемого кабеля не превышает 35 мм2 - иначе контакт будет плохим, возможен нагрев.
• Подбирайте предохранитель 125 А gL/gG - меньший номинал вызовет ложные срабатывания, больший - потерю защиты.
• Проверяйте индикатор каждые 6–12 месяцев - особенно в регионах с высокой грозовой активностью.
• Не устанавливайте рядом с источниками тепла - температура выше +80 C снижает срок службы варистора.
