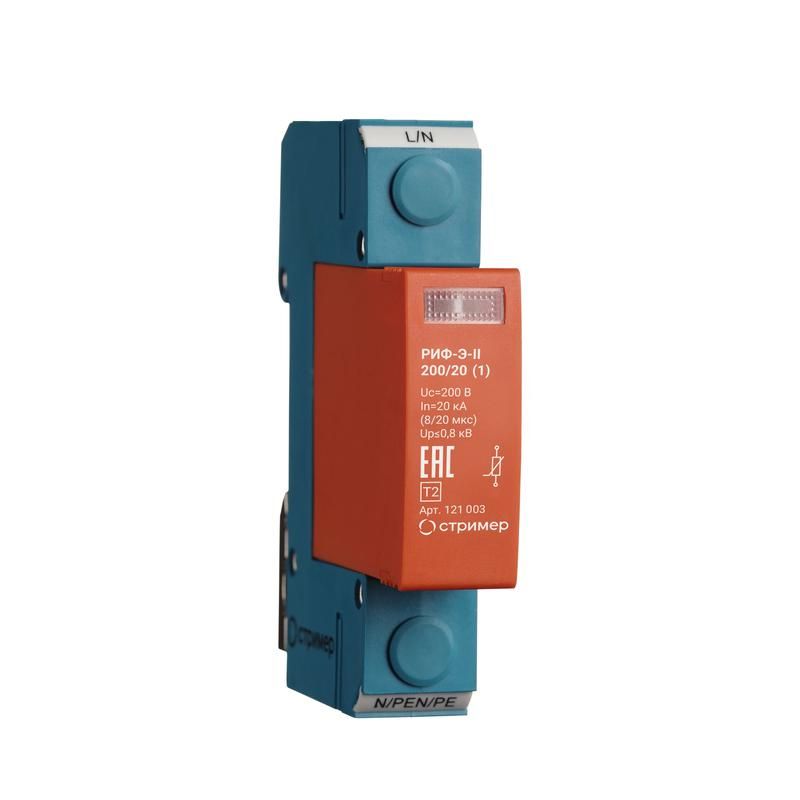

Устройство защиты от импульсных перенапряжений РИФ-Э-II 200/20 (1) Стример 121003

Устройство защиты от импульсных перенапряжений РИФ-Э-II 200/20 (1) Стример - однополюсный ограничитель импульсных перенапряжений класса II, установленный на DIN-рейку, предназначен для защиты электрооборудования от скачков напряжения в сетях до 150 В переменного тока. Артикул 121003 обеспечивает надёжную работу в условиях частых перенапряжений, особенно в зонах с высокой грозовой активностью.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-II 200/20 (1) Стример защищает электронные устройства и оборудование от кратковременных импульсных перенапряжений, вызванных молниями, коммутационными процессами или аварийными режимами в сети. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов. Применяется в сетях с системами заземления TN-C, TN-C-S, TN-S, TT. Рекомендовано использовать в пределах первой или второй зоны молниезащиты, как вторичное средство защиты после основного УЗИП в главном щите.

Технические характеристики

• Тип: Ограничитель импульсных перенапряжений класса II (ограничивающий тип)
• Номинальное напряжение переменного тока: 150 В
• Номинальный импульсный ток (8/20 мкс): 20 кА
• Уровень напряжения защиты: 0,8 кВ (максимальное напряжение на выходе при прохождении импульса)
• Количество модулей DIN: 1
• Количество полюсов: 1
• Системы заземления: TN-C, TN-C-S, TN-S, TT
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от воды и пыли)
• Максимальное сечение подключаемого провода: 35 мм2
• Рекомендуемый номинал предохранителя: не менее 63 А (gG или gL)
• Сигнализация: оптический визуальный индикатор состояния (зелёный - работает, красный - вышел из строя)
• Конструкция: сменный варисторный модуль + базовый контактный элемент

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-II 200/20 (1) Стример устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы, рассчитанные на провода сечением до 35 мм2. Монтаж выполняется в распределительном щите после автоматического выключателя. Обязательно соблюдать полярность: вход - фаза (L), выход - нагрузка. Ноль (N) или PEN не подключаются к этому устройству - оно защищает только один фазный проводник. Базовая часть остаётся на рейке, модуль заменяется при срабатывании. Перед заменой обязательно отключить питание.

Безопасность и стандарты

УЗИП соответствует требованиям ГОСТ IEC 61643-11 и ГОСТ Р МЭК 62305-1. Класс испытаний - II, что означает защиту от внутренних перенапряжений, возникающих внутри объекта. Конструкция имеет терморасцепитель, который отключает варистор при перегреве, исключая риск возгорания. Индикация работоспособности позволяет оперативно выявить отказ без тестирования мультиметром.

Преимущества

• Встроенный терморасцепитель предотвращает перегрев и возможное возгорание при выходе варистора из строя
• Чёткий визуальный индикатор показывает состояние защиты - красный цвет сразу сигнализирует о необходимости замены
• Сменная конструкция модуля позволяет быстро заменить повреждённый элемент без демонтажа всей системы
• Поддерживает все распространённые системы заземления - универсальность для различных типов объектов
• Высокая импульсная стойкость (20 кА) обеспечивает надёжную защиту даже при сильных грозовых разрядах

Ограничения применения

• Не предназначено для защиты от постоянного тока - только для переменного тока 150 В
• IP20 не допускает установку во влажных помещениях, на улице или в пыльной среде без дополнительной защиты корпуса
• Не заменяет первичное УЗИП в главном щите - применяется как вторичная защита ближе к оборудованию
• Не защищает от длительных перенапряжений (например, при обрыве нуля); требует наличия автоматических выключателей и УЗО
• Не подходит для цепей с напряжением выше 150 В - использование в 230 В сетях недопустимо

Примеры использования

• Защита PLC-контроллеров на производственной линии
• Обеспечение безопасности серверов и сетевого оборудования в IT-комнате
• Защита бытовой техники (стиральные машины, холодильники) в многоквартирных домах с устаревшей проводкой
• Установка в щитах торговых центров, где есть частые включения мощных двигателей
• Дополнительная защита вводных шкафов в сельских районах с высокой грозовой активностью

Практические советы

• Выбирайте УЗИП РИФ-Э-II 200/20 (1) Стример с артикулом 121003 только для однофазных цепей 150 В; для 230 В используйте другие модели
• Перед установкой проверьте соответствие сечения проводов - не более 35 мм2, иначе будет плохой контакт
• Убедитесь, что предохранитель перед УЗИП имеет номинал не ниже 63 А - меньший может сработать раньше, чем УЗИП успеет сработать
• Проверяйте индикатор ежеквартально - если он стал красным, замените модуль немедленно
• Не устанавливайте несколько таких УЗИП последовательно - они не предназначены для каскадирования друг с другом
• При использовании в щитах с большой плотностью компоновки учтите, что устройство занимает 1 модуль DIN - планируйте место заранее
