Устройство защиты от импульсных перенапряжений УЗИП-10кВ | 14100072 NILED НИЛЕД

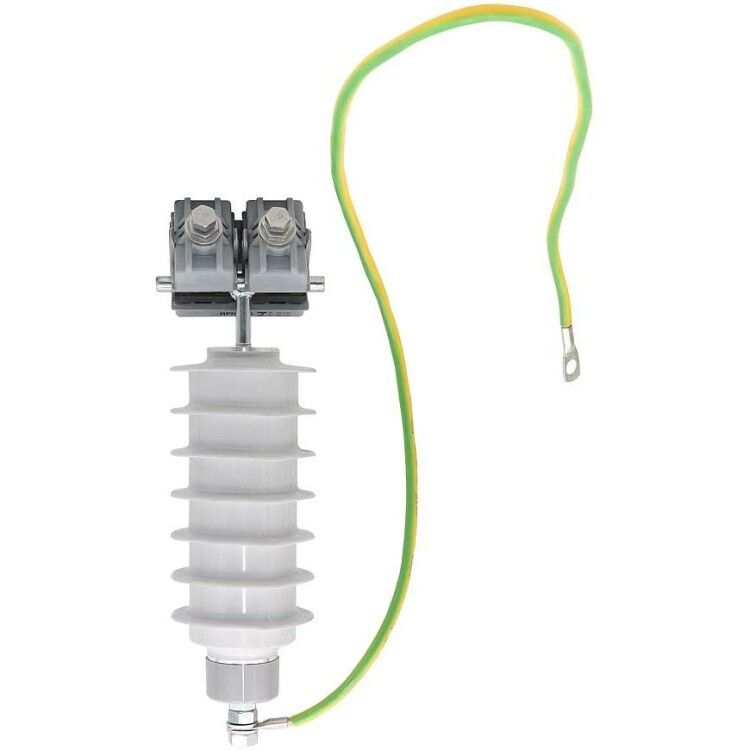

Устройство защиты от импульсных перенапряжений УЗИП-10кВ от бренда НИЛЕД (арт. 14100072) предназначено для защиты воздушных линий электропередачи от высоковольтных импульсов, таких как грозовые разряды. Устанавливается вне помещений на опорах и обеспечивает надежную работу в экстремальных условиях.

Назначение и область применения

УЗИП-10кВ используется для защиты линий электропередачи напряжением 10 кВ от импульсных перенапряжений, вызванных молниями или коммутационными процессами. Применяется исключительно на открытых участках - на столбах ЛЭП, где есть риск попадания прямого или непрямого удара молнии. Предназначен для работы в условиях повышенной влажности, перепадов температур и воздействия ультрафиолета.

Технические характеристики

• Рабочее напряжение переменного тока: 10 кВ - соответствует классу напряжения распределительных сетей 10 кВ;
• Тип устройства: нелинейный ограничитель перенапряжений на основе варисторов;
• Количество жил: одна - устройство подключается последовательно к фазному проводу;
• Диапазон сечений провода: 35–150 мм2 - совместим с основными типами АС и АСС проводов;
• Материал корпуса: сплав алюминиевый - легкий, коррозионностойкий, подходит для внешнего монтажа;
• Диапазон рабочих температур: от –60 до +50 C - работает в суровых климатических зонах, включая Арктику и южные регионы;
• Стойкость к УФ-излучению: да - материал не выгорает и не теряет механическую прочность под прямыми солнечными лучами;
• Маркировка: CE - соответствие европейским требованиям безопасности;
• Гарантийный срок: 60 месяцев - 5 лет гарантии от производителя.

Совместимость и монтаж

УЗИП-10кВ устанавливается на опоры ЛЭП с использованием специализированных ответвительных зажимов RPN 150. Эти зажимы обеспечивают надежный контакт с проводом без необходимости его перерезания. Выход устройства соединяется с заземленной траверсой опоры через проводник минимальным сечением 25 мм2. Монтаж выполняется только при отключенном питании и с соблюдением правил безопасной работы на высоте. Устройство имеет стационарную конструкцию - перемещение или временное использование не предусмотрены.

Безопасность и стандарты

УЗИП-10кВ соответствует требованиям стандарта IEC 61643-11 для устройств защиты от импульсных перенапряжений. Сертификат CE подтверждает соответствие директивам ЕС по электромагнитной совместимости и безопасности. Конструкция исключает возможность возгорания при нормальной работе - варисторы работают в режиме самовосстанавливающегося ограничителя, не образуют открытой дуги.

Преимущества

• Автоматическое срабатывание - при превышении порогового напряжения устройство моментально снижает сопротивление и направляет энергию импульса на землю;
• Долговечность - алюминиевый корпус и УФ-стойкая технология позволяют служить более 15 лет даже в агрессивной среде;
• Не требует обслуживания - после установки не нуждается в проверках или заменах компонентов;
• Поддерживает большие сечения проводов - совместим с современными силовыми кабелями 35–150 мм2;
• Широкий температурный диапазон - функционирует в регионах с зимними минусами ниже –50 C.

Ограничения применения

• Не предназначен для внутренних установок - только на открытом воздухе;
• Не защищает от длительных перенапряжений - только от кратковременных импульсов (молнии, скачки);
• Не работает без качественного контура заземления - эффективность зависит от сопротивления заземления опоры (должно быть ≤10 Ом);
• Не допускается установка на проводах меньшего сечения, чем 35 мм2 - возможна потеря контакта или повреждение зажима;
• Не применяется в цепях постоянного тока - только для переменного тока 10 кВ.

Примеры использования

• Защита воздушных линий 10 кВ в сельской местности с частыми грозами;
• Установка на опорах трассы ЛЭП в Сибири и Дальнем Востоке;
• Защита ответвлений от главной ЛЭП к трансформаторным подстанциям;
• Модернизация старых линий без замены проводов - благодаря совместимости с RPN 150.

Практические советы

• Перед установкой обязательно проверьте сопротивление заземления опоры - если выше 10 Ом, улучшите контур;
• Используйте только оригинальные ответвительные зажимы RPN 150 - другие модели могут не обеспечить герметичность или надежный контакт;
• При монтаже не затягивайте зажимы сверх меры - это может повредить алюминиевый провод;
• Проверяйте состояние УЗИП-10кВ ежегодно перед сезоном гроз - осмотрите корпус на трещины, окислы и целостность креплений;
• Если устройство сработало - замените его, даже если внешне ничего не видно - варисторы имеют ограниченный ресурс срабатываний.
