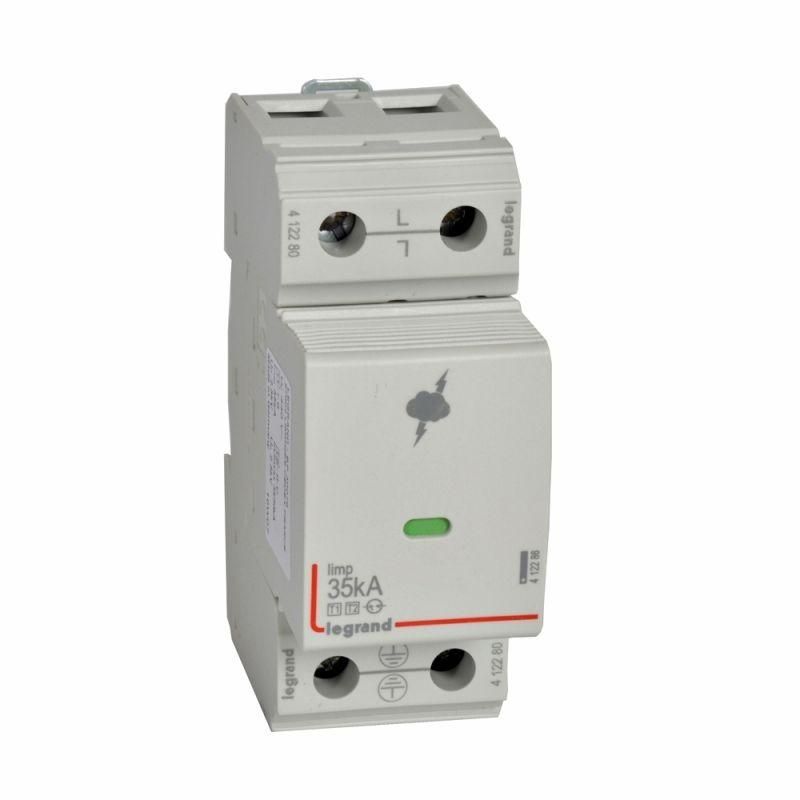

Устройство защиты от импульсных перенапряжений УЗИП T1 1п 35кА Leg 412280 Legrand

Устройство защиты от импульсных перенапряжений УЗИП T1 1P 35кА от Legrand (артикул 412280) предназначено для защиты электрооборудования от высоковольтных импульсов, возникающих при грозовых разрядах или коммутационных процессах в сетях с напряжением до 400 В. Монтируется на DIN-рейку и подходит для установки в распределительных щитах зданий первой категории защиты.

Назначение и область применения

УЗИП T1 1P 35кА защищает электронную аппаратуру от внешних импульсных перенапряжений, поступающих по силовым линиям извне - например, при ударе молнии в ЛЭП или соседнее здание. Это устройство устанавливается на входе в здание, перед основным автоматическим выключателем, чтобы поглотить энергию крупного импульса и предотвратить её распространение внутрь сети. Подходит для объектов с системой молниезащиты: жилые дома, офисы, производственные помещения, торговые центры.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазной сети 230/400 В
• Номинальный импульсный ток (8/20): 25 кА - способен выдерживать типичные грозовые импульсы
• Уровень напряжения защиты: 2,5 кВ - максимальное напряжение, которое пройдёт через устройство после срабатывания
• Количество полюсов: 1 - защищает один фазный проводник
• Количество модулей DIN: 2 - занимает два стандартных модуля ширины
• Максимальное сечение провода: 35 мм2 - позволяет подключать мощные вводные кабели
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Сигнализация состояния: да - визуальный индикатор показывает работоспособность устройства
• Способ монтажа: на DIN-рейку с защёлкой - быстрая фиксация и демонтаж без инструментов

Совместимость и монтаж

УЗИП T1 1P 35кА совместим со всеми стандартными DIN-рейками типа TS35. Для правильной работы требуется подключение к фазному проводу и нулевому проводнику PE/N. Клеммы рассчитаны на провода сечением от 0,5 до 35 мм2 - используйте наконечники при работе с многожильными кабелями. Установка выполняется в щите до главного автомата, желательно с соблюдением минимального расстояния 10–15 см между УЗИП и следующим защитным устройством. После монтажа проверьте положение индикатора: зелёный цвет - исправен, красный - требуется замена.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61643-11 и EN 61643-11. Применяется в системах молниезащиты класса I (T1) - то есть там, где возможны прямые или близкие попадания молний. Индикация состояния обеспечивает безопасность обслуживания: не нужно вскрывать корпус для диагностики.

Преимущества

• Высокий уровень защиты: 2,5 кВ - достаточно для большинства городских и промышленных объектов
• Встроенный индикатор - сразу видно состояние устройства без тестирования
• Фиксация защёлкой - удобная замена даже в плотном щите
• Поддержка больших сечений проводов - не требует переходников при подключении вводных кабелей
• Произведено Legrand - известный европейский бренд с контролируемым качеством компонентов

Ограничения применения

• Не предназначен для защиты от длительных перенапряжений - для этого нужны стабилизаторы или реле напряжения
• IP20 - нельзя использовать вне закрытых щитов, в сырых или пыльных средах
• Один полюс - не защищает все три фазы одновременно; для трёхфазной системы потребуется три таких устройства или модуль 3P
• Работает только при наличии надёжного контура заземления - без него эффективность снижается до нуля

Примеры использования

• Главный ввод в многоэтажный жилой дом с внешней молниезащитой
• Щитовая на производстве с чувствительным оборудованием (ЧПУ, PLC)
• Распределительный щит торгового центра, расположенного в регионе с частыми грозами
• Объекты с автономным источником питания, подключёнными к городской сети

Практические советы

• Выбирайте УЗИП T1 1P 35кА только для первичной защиты - вторичную (T2/T3) устанавливайте дальше по цепи
• Проверяйте целостность заземления перед установкой - без него устройство не сработает
• При замене отключайте питание полностью - даже при отключенном автомате на входе может сохраняться потенциал
• Заменяйте устройство при горящем красном индикаторе - даже если оборудование продолжает работать
• Для трёхфазных систем используйте три экземпляра 1P или одно 3P-устройство - не параллельно соединяйте несколько 1P
• Убедитесь, что посадочное место на DIN-рейке свободно - 2 модуля должны быть доступны без перестановки других элементов
