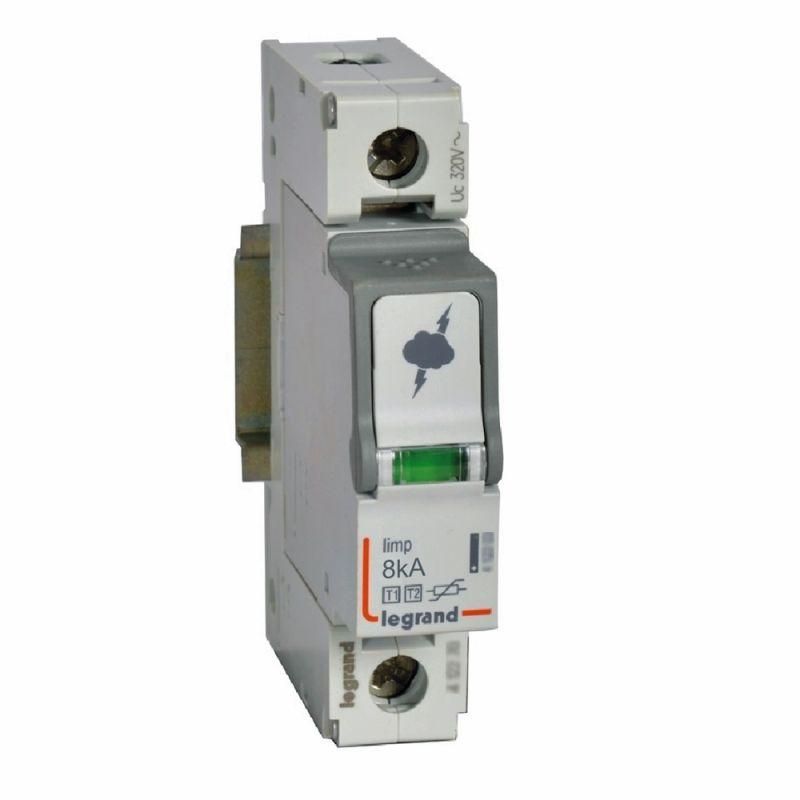

Устройство защиты от импульсных перенапряжений УЗИП T1 1п 8кА Leg 412250 Legrand

Устройство защиты от импульсных перенапряжений УЗИП T1 1п 8кА от Legrand Euro предназначено для защиты электрооборудования от высоковольтных импульсов, возникающих при грозовых разрядах или коммутационных процессах. Артикул 412250 устанавливается на входе электроснабжения зданий и обеспечивает первую ступень защиты в системе УЗИП.

Назначение и область применения

УЗИП T1 1п 8кА защищает электрические сети от внешних импульсных перенапряжений, вызванных прямыми или близкими ударами молнии. Применяется на вводе в здание перед главным распределительным щитом. Подходит для объектов с внешней молниезащитой: жилые дома, офисы, промышленные объекты, склады, торговые центры. Установка обязательна в соответствии с требованиями ПУЭ и ГОСТ Р 50571.5.53.

Технические характеристики

• Номинальный импульсный ток (8/20): 20 кА - способен выдерживать многократные мощные импульсы, характерные для первой зоны защиты;
• Номинальное напряжение переменного тока: 230 В - совместим с однофазными сетями 220–240 В;
• Уровень напряжения защиты: 1,7 кВ - максимальное напряжение, которое пройдет через устройство до нагрузки; ниже этого порога оборудование остаётся безопасным;
• Максимальное сечение проводника: 35 мм2 - позволяет подключить медные провода до 35 кв.мм, что соответствует токовым шинам до 100 А;
• Способ монтажа: DIN-рейка 35 мм - легко фиксируется на стандартной рейке в щите;
• Степень защиты IP20 - защищён от доступа пальцев и твердых предметов, но не предназначен для установки во влажных или открытых помещениях;
• Сигнализация: оптическая - красный индикатор показывает состояние работоспособности устройства (зелёный - работает, красный - требует замены).

Совместимость и монтаж

УЗИП T1 1п 8кА совместим со всеми типами щитов, оснащённых DIN-рейкой 35 мм. Монтируется в паре с автоматическим выключателем на 40–63 А, который защищает само устройство от сверхтоков. Подключение выполняется однополюсным способом: фазный проводник подключается к верхнему контакту, нулевой - к нижнему. Минимальная длина проводов между УЗИП и щитом - не более 50 см, чтобы минимизировать индуктивные потери. Для надёжности рекомендуется использовать провода сечением 16–25 мм2.

Безопасность и стандарты

Устройство соответствует стандартам IEC 61643-11 и ГОСТ Р 50571.5.53. Соответствует классу защиты T1 - первичному уровню защиты от молний. Индикация состояния соответствует требованиям EN 61643-11, позволяя оперативно диагностировать отказ. Наличие оптической сигнализации исключает необходимость в измерительных приборах для проверки исправности.

Преимущества

• Высокий уровень защиты - 20 кА импульсного тока обеспечивает надёжную работу даже при частых грозах;
• Легкий монтаж - стандартная DIN-рейка и компактный корпус ускоряют установку;
• Чёткая индикация - сразу видно, когда устройство вышло из строя, что снижает риск скрытых отказов;
• Совместимость с продукцией Legrand - можно собирать единый щит с автоматами, УЗО и другими элементами этой серии.

Ограничения применения

• Не применяется вне помещений - степень защиты IP20 не допускает воздействия воды, пыли или температурных колебаний;
• Не заменяет вторую и третью ступень защиты - требуется установка УЗИП T2/T3 после него для защиты чувствительной электроники;
• Не рассчитан на постоянные перенапряжения - служит только для кратковременных импульсов, не для защиты от просадок или перегрузок;
• Требует периодической проверки - при горящем красном индикаторе необходимо заменить устройство, так как восстановление невозможно.

Примеры использования

• Защита вводного щита в частном доме с молниеотводом;
• Первая ступень защиты в административном здании с воздушной ЛЭП;
• Щит управления на производстве с крупными двигателями и частотными преобразователями;
• Объекты с серверными комнатами, где важна целостность электроники.

Практические советы

• Выбирайте УЗИП T1 1п 8кА только для объектов с внешней молниезащитой - без молниеприёмника он будет работать впустую;
• Проверяйте цвет индикатора каждые 6 месяцев - особенно после грозового сезона;
• Не используйте провода меньше 16 мм2 - малое сечение увеличивает сопротивление и снижает эффективность защиты;
• При замене всегда отключайте питание - хотя устройство не проводит ток в нормальном режиме, импульс может сохраниться в конденсаторах;
• Совмещайте с сертифицированными автоматами Legrand - это гарантирует координацию характеристик всей системы защиты.
