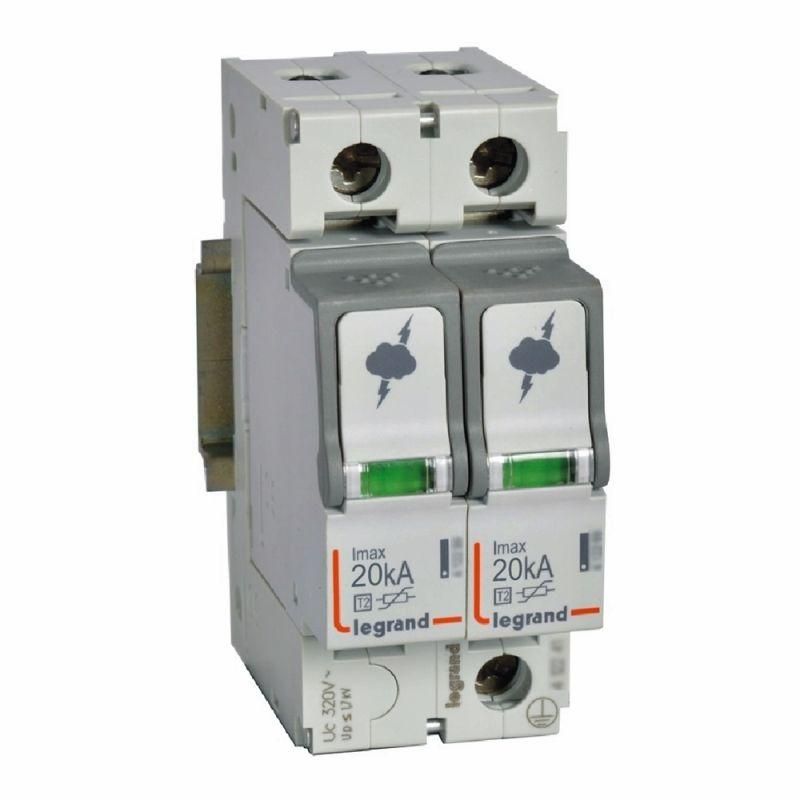

Устройство защиты от импульсных перенапряжений УЗИП T2 2п 20кА Leg 412221 Legrand

Устройство защиты от импульсных перенапряжений УЗИП T2 20кА 2P от Legrand предназначено для защиты электрооборудования от кратковременных высоковольтных скачков напряжения, возникающих из-за грозовых разрядов или коммутационных процессов. Артикул 412221 - надёжный выбор для установки в распределительных щитах жилых и промышленных объектов.

Назначение и область применения

УЗИП T2 20кА 2P защищает бытовую и промышленную электронику от импульсных перенапряжений вторичного типа - тех, что попадают внутрь здания после прохождения через внешнюю систему молниезащиты. Подходит для установки в главном распределительном щите (ГРЩ) или на входе в помещение. Часто применяется совместно с УЗИП T1 для многоступенчатой защиты.

Технические характеристики

• Тип защиты: T2 (второй уровень - для внутренней сети)
• Номинальный ток импульса: 20 кА (8/20 мкс) - способен выдерживать один мощный удар или несколько меньших
• Количество полюсов: 2P - защищает фазу и нуль одновременно
• Максимальное рабочее напряжение: 275 В переменного тока
• Класс защиты: IP20 - не предназначен для уличной или влажной среды
• Способ подключения: DIN-рейка 35 мм

Совместимость и монтаж

УЗИП T2 20кА 2P легко монтируется на стандартную DIN-рейку внутри распределительного щита. Для работы требуется подключение к фазному и нулевому проводникам. Обязательно используйте медные провода сечением не менее 6 мм2. Кабельная сборка должна быть выполнена с минимальными длинами подводящих проводов - чем короче, тем эффективнее защита. Не устанавливайте устройство перед автоматическим выключателем - он должен находиться между источником питания и УЗИП.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61643-11 и EN 61643-11. Имеет встроенную индикацию состояния - зелёный цвет означает исправность, красный - необходимость замены. После срабатывания УЗИП не восстанавливается - его необходимо заменить.

Преимущества

• Высокая устойчивость к энергии импульса - 20 кА обеспечивает защиту даже при близком ударе молнии
• Двухполюсная конструкция защищает одновременно фазу и ноль, исключая риск повреждения оборудования из-за перепада потенциала
• Простая индикация состояния позволяет быстро определить работоспособность устройства без тестирования
• Совместим со всеми типами щитов, где используется DIN-рейка

Ограничения применения

• Не предназначен для установки вне помещения - отсутствует защита от влаги и пыли
• Не заменяет УЗИП T1 - не рассчитан на прямые удары молнии; требует предварительной защиты на входе
• Не работает как автоматический выключатель - не отключает цепь при перегрузках или коротких замыканиях
• Не рекомендован для сетей постоянного тока

Примеры использования

• Защита домашнего электрооборудования: телевизоры, компьютеры, стиральные машины
• Обеспечение безопасности в офисах с серверным оборудованием
• Страхование чувствительной аппаратуры на производстве: ЧПУ-станки, системы управления, датчики
• Установка в щитах многоквартирных домов, торговых центров, автосервисов

Практические советы

• Перед установкой проверьте наличие УЗИП T1 на входе - если его нет, рассмотрите возможность комплексной защиты
• При замене старого УЗИП обязательно отключите питание - даже при отключенном автомате возможна опасность
• Учитывайте посадочные размеры: устройство занимает два модуля на DIN-рейке - планируйте место в щите заранее
• Рекомендуется контролировать состояние индикатора каждые 6–12 месяцев - особенно в регионах с частыми грозами
• Arтикул 412221 от Legrand имеет гарантированный срок службы до 10 лет при соблюдении условий эксплуатации
