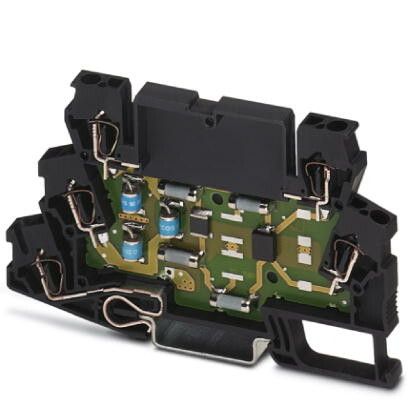

Устройство защиты от перенапряжений TT-ST-2-PE-24DC | 2858878 Phoenix Contact

Устройство защиты от перенапряжений TT-ST-2-PE-24DC от Phoenix Contact предназначено для защиты слаботочных цепей постоянного тока на 24 В от импульсных скачков напряжения. Применяется в автоматизированных системах, где важна надёжность управления и контроля — например, в контроллерах, датчиках и промышленной электронике.

Назначение и область применения

TT-ST-2-PE-24DC защищает оборудование от кратковременных высоковольтных импульсов, возникающих из-за грозовых разрядов, коммутационных помех или электромагнитных воздействий. Подходит для установки в цепях с постоянным током до 24 В — например, в сигнальных линиях PLC, датчиков, исполнительных механизмов, систем сбора данных. Устройство устанавливается на DIN-рейку и работает в паре с другими элементами системы защиты.

Технические характеристики

• Номинальное напряжение постоянного тока: 24 В — рабочее напряжение, при котором устройство сохраняет стабильную работу.
• Наибольшее длительное напряжение постоянного тока (DC): 30 В — максимальное напряжение, которое можно поддерживать постоянно без повреждения устройства.
• Наибольшее длительное напряжение переменного тока (AC): 21 В — допустимый уровень переменного напряжения, который может присутствовать в цепи.
• Номинальный импульсный ток (8/20): 5 кА — способность выдерживать одиночный импульс тока продолжительностью 8/20 микросекунд без выхода из строя.
• Уровень защиты жила/земля: 600 В — максимальное напряжение, которое устройство ограничивает между проводником и землёй.
• Уровень защиты жила/жила: 60 В — ограничение напряжения между двумя проводниками цепи (например, + и –).
• Номинальный ток нагрузки: 0.35 А — максимальный постоянный ток, который может проходить через устройство без потери функциональности.
• Максимальная частота: 1 МГц — обеспечивает эффективную фильтрацию высокочастотных помех в сигнальных линиях.
• Способ монтажа: DIN-рейка 35 мм — совместим со стандартными шинами в распределительных щитах.

Совместимость и монтаж

TT-ST-2-PE-24DC монтируется на стандартную DIN-рейку 35 мм без дополнительных креплений. Для подключения используются винтовые зажимы — подходят провода сечением до 2,5 мм². Устройство рассчитано на подключение к двухпроводным цепям постоянного тока: один вход — один выход. Нельзя использовать в цепях с напряжением выше 30 В постоянного тока или более 21 В переменного тока. Перед установкой проверьте соответствие напряжения цепи заявленным параметрам.

Безопасность и стандарты

Устройство соответствует требованиям IEC 61643-31 для защиты слаботочных цепей. Обеспечивает класс защиты IP20 — не предназначен для работы во влажной среде или на открытом воздухе. Не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Высокая скорость реакции на импульсы — защищает чувствительную электронику от мгновенных скачков.
• Стабильно низкий уровень ограничения напряжения — снижает риск повреждения датчиков и контроллеров.
• Компактный корпус — занимает мало места на DIN-рейке, удобен для плотной компоновки.
• Индикация состояния — позволяет визуально определить работоспособность устройства (при наличии внешнего индикатора).

Ограничения применения

• Не применяется в силовых цепях — номинальный ток всего 0,35 А, недостаточно для питания двигателей или мощных потребителей.
• Не защищает от долговременного превышения напряжения — только от импульсов. Для защиты от перегрузок требуется дополнительная аппаратура (например, предохранители или термореле).
• Работает только в цепях постоянного тока до 30 В — нельзя применять в сетях 220 В AC или 48 В DC.
• Не имеет встроенной аварийной отключающей функции — при пробое требует замены.

Примеры использования

• Защита входных сигналов ПЛК от импульсов в промышленном оборудовании.
• Фильтрация помех в линиях связи RS-485 или IO-Link.
• Обеспечение безопасности датчиков температуры, давления и уровня в условиях повышенной электромагнитной активности.
• Установка в щитах управления насосных станций, конвейеров, роботов.

Практические советы

• Перед установкой TT-ST-2-PE-24DC убедитесь, что напряжение в цепи не превышает 30 В постоянного тока — даже кратковременные перегрузки могут вывести устройство из строя.
• Подключайте устройство как можно ближе к защищаемому оборудованию — длинные провода снижают эффективность защиты.
• Проверяйте состояние устройства периодически: если он вышел из строя после срабатывания, замените его — восстановление невозможно.
• Для комплексной защиты используйте TT-ST-2-PE-24DC в сочетании с предохранителем на 0,5–1 А — это повысит надёжность всей цепи.
• Не путайте с аналогичными моделями для переменного тока — серия TT-ST-2-PE-24DC работает только с постоянным током.
