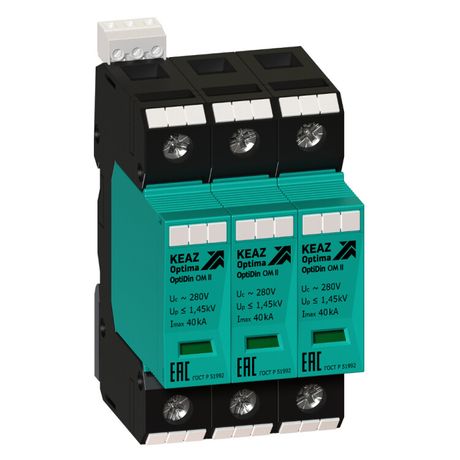

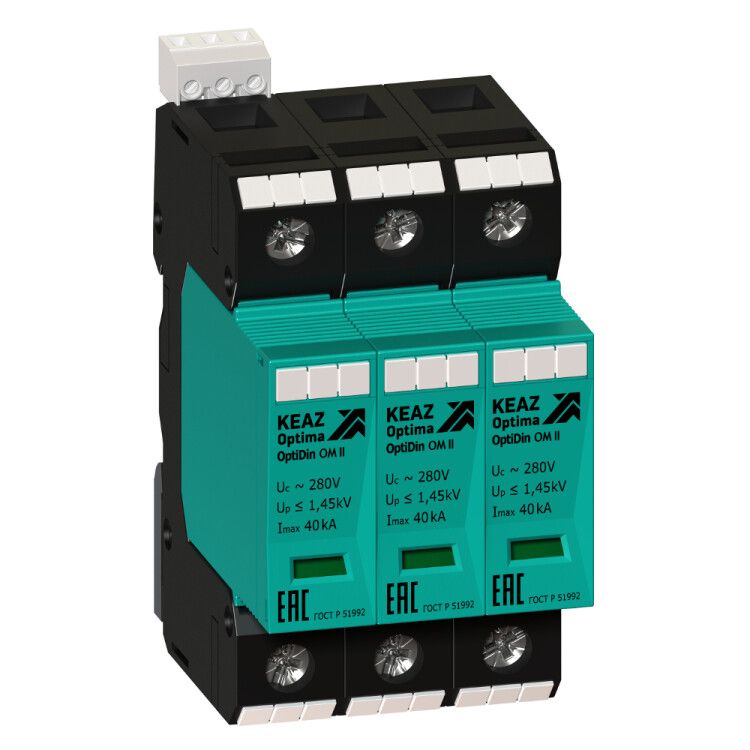

Ограничитель импульсных перенапряжений (УЗИП) 3П 40кА (класс II + III) OptiDin OM-II-3-280/40/X - 114302 КЭАЗ

Ограничитель импульсных перенапряжений (УЗИП) 3-полюсный 40 кА класс II + III OptiDin OM-II-3-280/40/X от КэАЗ предназначен для защиты электронного оборудования от высоковольтных скачков напряжения в трёхфазных сетях 230 В. Устройство устанавливается на DIN-рейку и соответствует требованиям ГОСТ Р 51992-2011.

Назначение и область применения

Ограничитель импульсных перенапряжений (УЗИП) 3-полюсный 40 кА класс II + III OptiDin OM-II-3-280/40/X защищает оборудование от импульсных перенапряжений, возникающих из-за грозовых разрядов, коммутационных процессов или аварий в сети. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов. Особенно эффективен там, где есть чувствительная автоматика - насосы, частотники, PLC, серверы, системы освещения.

Технические характеристики

• Количество полюсов: 3 - обеспечивает защиту всех фаз L1, L2, L3 в трёхфазной системе;
• Максимальный разрядный ток (8/20): 40 кА - выдерживает мощные импульсы, характерные для прямых или близких ударов молнии;
• Номинальное напряжение переменного тока: 230 В - рассчитан на работу в сетях с линейным напряжением до 400 В (система TN-C);
• Уровень напряжения защиты: 1,3 кВ - максимальное напряжение, которое попадёт на защищённое устройство после срабатывания; чем ниже - тем лучше защита;
• Отключающая способность при коротком замыкании: 25 кА - способен безопасно отключить цепь при аварии, чтобы предотвратить пожар;
• Максимальное сечение подключаемого кабеля: 25 мм2 - совместим с медными проводниками до этого сечения;
• Способ монтажа: DIN-рейка - занимает 3 модуля (54 мм шириной); легко крепится в любом щите;
• Степень защиты IP20 - защищён от доступа пальцев и крупных частиц, но не герметичен - требует установки внутри закрытого щита;
• Рабочий температурный диапазон: от –40 C до +70 C - работает даже в холодных помещениях и нагревающихся щитах;
• Система заземления: TN-C - используется в старых сетях с объединённым PEN-проводником; важно соблюдать правила подключения;
• Номинальное напряжение постоянного тока: 0 В - не предназначено для DC-сетей;
• Климатическое исполнение: УХЛ4 - допущен к использованию в условиях повышенной влажности и колебаний температуры;
• Нормативный документ: ГОСТ Р 51992-2011 - соответствие российскому стандарту на УЗИП.

Совместимость и монтаж

Ограничитель импульсных перенапряжений (УЗИП) 3-полюсный 40 кА класс II + III OptiDin OM-II-3-280/40/X монтируется на стандартную DIN-рейку типа TS35. Для работы требуется соединение с PEN-проводником (по системе TN-C). Все три полюса подключаются параллельно между каждой фазой и PEN. Максимальное сечение кабеля - 25 мм2, поэтому используйте клеммы с достаточным усилием затяжки. Не применяйте в системах TT или IT без согласования с проектом - возможна некорректная работа. После монтажа проверьте надёжность контактов и наличие механической нагрузки на выводы.

Безопасность и стандарты

Устройство соответствует ГОСТ Р 51992-2011 и имеет сертификаты на применение в России. Отключение при перегрузке происходит через термический разъединитель - при выходе из строя он физически отсоединяет элемент от сети, что исключает риск перегрева и воспламенения. Индикатор состояния (зелёный/красный) позволяет визуально определить работоспособность без тестирования. Наличие внутреннего теплового разрыва делает его безопасным для эксплуатации вблизи горючих материалов.

Преимущества

• Высокая энергоёмкость - 40 кА позволяют выдерживать самые серьёзные импульсы;
• Класс II+III - сочетание двух уровней защиты: первичный (II) и вторичный (III) - снижают уровень перенапряжения в два этапа;
• Широкий диапазон температур - можно использовать в необогреваемых щитах зимой;
• Фиксированный интервал монтажа - 3 модуля, совместим с большинством стандартных щитов;
• Цифровой индикатор состояния - сразу видно, нуждается ли УЗИП в замене;
• Произведён на КЭАЗ - известный российский производитель с контролируемым качеством сборки.

Ограничения применения

• Не для однофазных сетей - только трёхфазные с PEN-проводником;
• Не подходит для систем заземления TT или IT без доработки схемы;
• IP20 - нельзя устанавливать вне закрытого корпуса, особенно во влажных местах (улитки, улицы, открытые площадки);
• Не предназначен для постоянного тока - использование в DC-цепях недопустимо;
• Не заменяет основной автоматический выключатель - должен устанавливаться последовательно с ним, а не вместо него;
• Срок службы ограничен - при многократном срабатывании эффективность снижается, рекомендован контроль каждые 2–3 года.

Примеры использования

• Щит главного распределения на предприятии - защита всего технологического оборудования;
• Жилой дом с современной бытовой техникой - предохранение от грозовых выбросов;
• Автомобильный сервис - защита диагностических компьютеров и зарядных станций;
• Общественные здания - система видеонаблюдения, сигнализация, управление светом;
• Складские комплексы - автоматические ворота, конвейеры, PLC-контроллеры.

Практические советы

• Перед установкой убедитесь, что ваша сеть действительно TN-C - если PEN отделён от N, потребуется другой тип УЗИП;
• Подводящие провода должны быть одинаковой длины - длинные участки увеличивают индуктивность и снижают эффективность защиты;
• Не забудьте про минимальное расстояние до автомата - минимум 10 см, чтобы избежать помех;
• Проверяйте состояние индикатора ежегодно - красный цвет значит, что УЗИП вышел из строя и требует замены;
• При наличии нескольких этажей - устанавливайте УЗИП на каждом уровне, а не только в главном щите - повышает степень защиты;
• Замена обязательна после одного сильного удара молнии - даже если индикатор зелёный, срок жизни устройства истощён.
