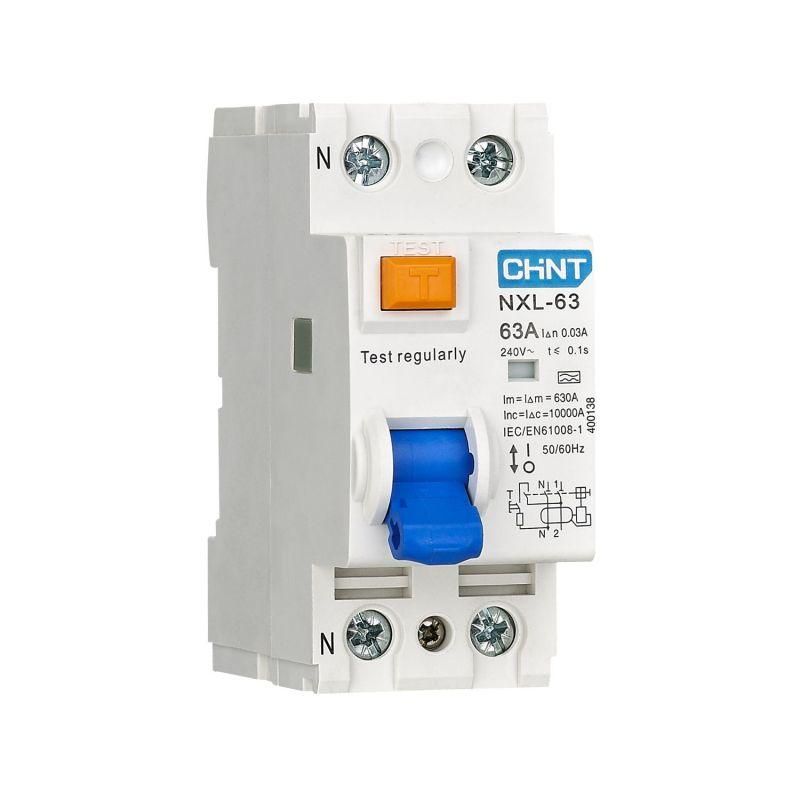

Выключатель дифференциального тока (УЗО) 2п 25А 30мА тип A AX NXL-63 6кА (R) CHINT 399943

Устройство защитного отключения (УЗО) NXL-63 6кА 1P+N 25А 30мА тип A АХ (R) от бренда CHINT обеспечивает защиту людей от поражения электрическим током и предотвращает возгорания из-за утечек тока в бытовых и промышленных сетях. Это надёжный электромеханический аппарат с индикацией состояния, подходящий для установки на DIN-рейку.

Назначение и область применения

УЗО NXL-63 6кА 1P+N 25А 30мА тип A АХ (R) защищает человека от поражения электрическим током при косвенном прикосновении к повреждённой изоляции оборудования. Также предотвращает возгорание проводки из-за утечек тока. Применяется в распределительных щитах жилых домов, офисов, производственных помещений и других объектов с однофазными сетями 230 В. Подходит для защиты групп розеток, освещения, бытовой техники и слаботочных систем с возможностью утечки постоянного тока.

Технические характеристики

• Номинальный ток: 25 А - допустимый длительный ток через устройство без перегрева
• Номинальный ток утечки: 30 мА - чувствительность к утечкам, при которой УЗО отключается (стандартная защита для человеческой безопасности)
• Тип тока утечки: A - реагирует на переменный и импульсный постоянный ток утечки (например, от современной техники: инверторы, зарядки, ЭПРА)
• Отключающая способность при КЗ: 6 кА - способность безопасно прервать ток короткого замыкания
• Количество полюсов: 1P+N - отключение фазы и нуля одновременно, исключает риск сохранения потенциала на нулевом проводе
• Напряжение изоляции: 500 В - максимальное напряжение, которое может выдерживать изоляция внутри устройства
• Импульсное напряжение: 4 кВ - устойчивость к высоковольтным скачкам (молнии, коммутационные перенапряжения)
• Частота: 50/60 Гц - совместимо со всеми стандартными сетями
• Рабочая температура: от -25C до +40C - можно использовать в неотапливаемых помещениях, шкафах, подъездах
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги - требует установки в закрытом щите
• Степень загрязнения: 2 - рассчитано на нормальные условия без пылевых отложений и конденсата
• Электрическая износостойкость: 2000 циклов - количество операций включения/выключения при нагрузке
• Механическая износостойкость: 20 000 циклов - долговечность механической части
• Индикация: окно показывает положение контактов - красный цвет = отключено, зелёный = включено

Совместимость и монтаж

УЗО NXL-63 6кА 1P+N 25А 30мА тип A АХ (R) монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются верхние и нижние клеммы: фаза (L) и нуль (N). Обязательно соблюдать полярность - ноль должен подключаться именно к клемме N, иначе устройство не будет работать. Устанавливается после автоматического выключателя по току (например, C25). Совместим с любыми модульными автоматами серии NXL-63 и аналогичными продуктами CHINT. Ширина занимаемого места - 2 модуля (36 мм).

Безопасность и стандарты

УЗО соответствует требованиям международных стандартов IEC 61009-1 и ГОСТ R 51326.1. Конструкция - электромеханическая, что гарантирует работу даже при отсутствии напряжения питания (не зависит от внешнего источника). Отключение происходит за счет дифференциального трансформатора и механического расцепления - это делает его более надёжным, чем электронные аналоги.

Преимущества

• Защита от всех видов утечек - тип A позволяет применять в современных условиях с импульсными нагрузками (LED-освещение, инверторы, компьютеры)
• Яркая индикация положения контактов - сразу видно, отключено ли устройство
• Высокая механическая прочность - 20 тысяч циклов работы обеспечивают срок службы более 10 лет
• Электромеханическая схема - работает при аварийных ситуациях, когда есть обрыв нуля или потеря напряжения
• Совместимость с другими изделиями серии NXL-63 - легко формировать компактные щиты

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 требует герметичного щита
• Не защищает от прямого прикосновения к фазному проводу - только от утечек через корпус
• Не рекомендуется для цепей с постоянным током выше 6 мА - может вызывать ложные срабатывания
• Не применяется в сетях с напряжением выше 230 В (для трёхфазных систем нужна модель 3P+N)
• Не заменяет автоматический выключатель - требуется обязательная параллельная установка аппарата защиты от перегрузки и КЗ

Примеры использования

• Групповая защита розеток в квартире - особенно в ванной, кухне, детской комнате
• Щит на этаже многоквартирного дома - защита нескольких квартир от утечек
• Производственные участки с металлическими станками, сварочными аппаратами, насосами
• Общественные здания: школы, больницы, кафе - где используется много электроники
• Автономные системы с инверторами: солнечные батареи, UPS, электрокары

Практические советы

• Перед первым запуском обязательно нажмите кнопку «Тест» - устройство должно отключиться. Проверяйте эту функцию ежемесячно
• При установке в старые щиты убедитесь, что DIN-рейка плотно закреплена - люфт снижает контакт
• Подключайте ноль строго к помеченной клемме N - неверное подключение сделает УЗО бесполезным
• Не используйте УЗО без автомата перед ним - он не защищает от перегрузки!
• Если УЗО часто срабатывает - проверьте изоляцию подключённых приборов, особенно старую технику
• Для защиты всего дома лучше использовать селективные УЗО (тип S) на входе, а этот - как конечное звено
