Устройство защиты от импульсных перенапряжений для информационных систем РИФ-И 5/5/20 (4) Стример 201020

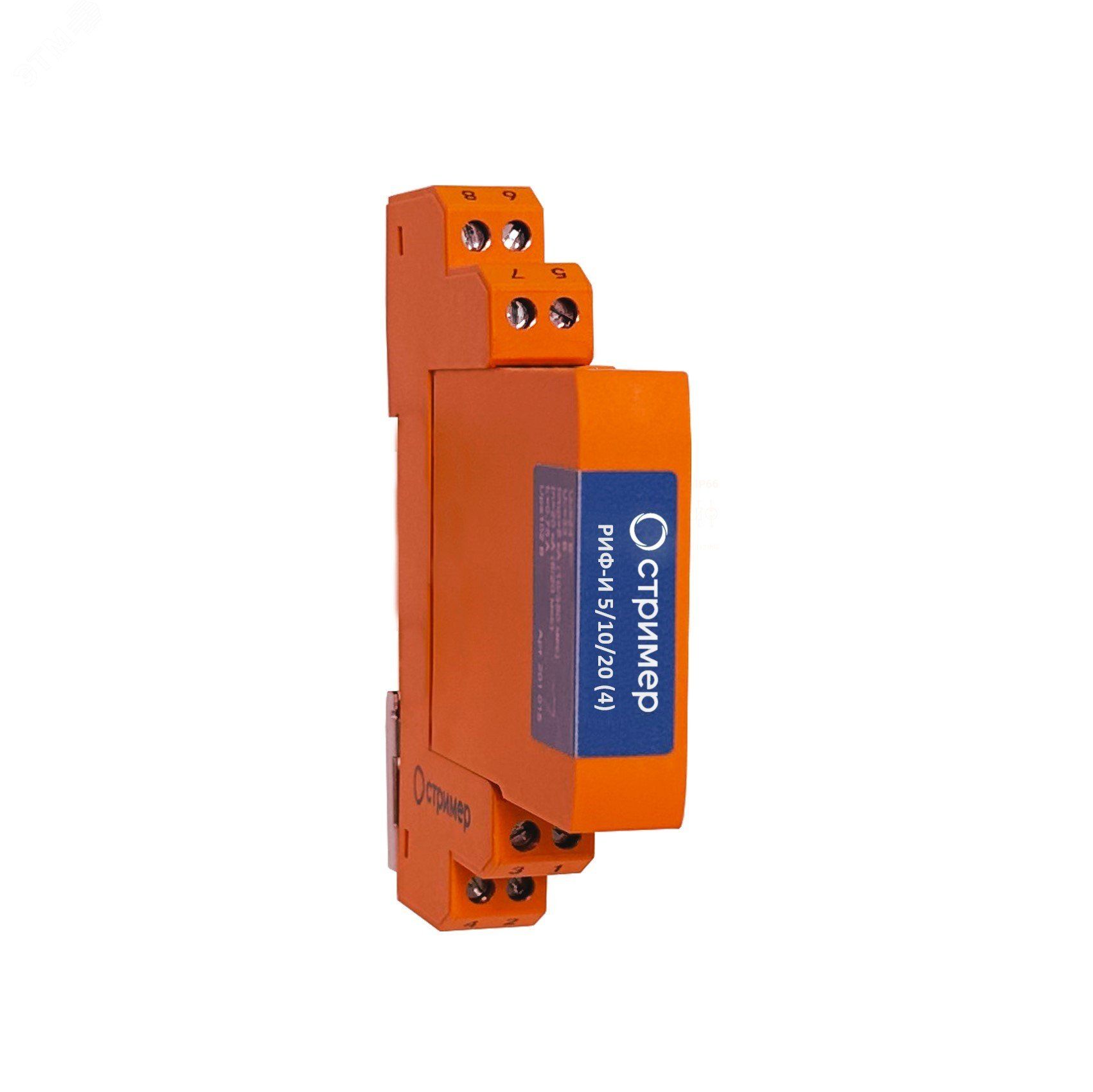

Устройство защиты от импульсных перенапряжений для информационных систем РИФ-И 5/5/20 (4) СТРИМЕР - это сменный модуль на DIN-рейку, предназначенный для защиты чувствительной аппаратуры в информационных сетях от импульсных скачков напряжения, включая последствия грозовых разрядов. Бренд Стример реализовал эту модель в рамках серии РИФ-И, обеспечив надёжную работу в условиях высоких помех.

Назначение и область применения

Устройство защиты от импульсных перенапряжений для информационных систем РИФ-И 5/5/20 (4) СТРИМЕР защищает слаботочные линии связи и управления, работающие на постоянном токе 5 В. Применяется там, где важна целостность сигнала: в системах автоматизации, промышленной связи, АСУ ТП, контроллеров, датчиков и устройств сбора данных.

• Защищает интерфейсы: RS-232, RS-485/422, токовые петли 4–20 мА и 0–20 мА
• Поддерживает протоколы: Modbus, Profibus, HART, CAN, Fieldbus, MultiBus
• Работает со скоростью передачи данных до 1 Мбит/с
• Устанавливается в зонах 0A(B)–2 согласно ГОСТ IEC 61643-22-2022

Технические характеристики

• Номинальное рабочее напряжение: 5 В постоянного тока
• Уровень защиты «жила–жила»: 25 В - ограничивает перенапряжение между проводниками сигнальной пары
• Уровень защиты «жила–земля»: 550 В - снижает риск пробоя на корпус или землю
• Импульсный ток молнии (10/350): 10 кА - выдерживает прямые удары молнии вблизи объекта
• Количество защищаемых пар: 4 (две дифференциальные пары)
• Количество модулей DIN: 1
• Способ монтажа: крепление на DIN-рейку 35 мм
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, не предназначен для улицы или сырых помещений

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений для информационных систем РИФ-И 5/5/20 (4) СТРИМЕР состоит из двух компонентов: фиксированной базы и съёмного защитного модуля. Это позволяет менять модуль без отключения сигнала - важно при работе в режиме 24/7.

• Подключение проводов - винтовые клеммы, допускают сечение до 2,5 мм2
• Заземление выполняется либо через DIN-рейку (при её правильном заземлении), либо отдельным проводом к клемме PE на базе
• Не требует внешнего питания - работает пассивно, реагируя только на перенапряжения

Безопасность и стандарты

• Соответствует ГОСТ IEC 61643-21 (класс испытаний D1) - проверено на воздействие импульсов молнии
• Соответствует ГОСТ IEC 61643-22-2022 - требования к защите информационных систем
• Категория защиты: Type 2 - используется внутри распределительных щитов после основного УЗИП

Преимущества

• Система «база + модуль» - замена происходит за минуту без потери связи
• Низкое напряжение ограничения (25 В) - безопасна для микросхем, PLC, преобразователей
• Высокая пропускная способность - не влияет на скорость передачи данных до 1 Мбит/с
• Чёткая разделённость функций: каждая пара защищена независимо

Ограничения применения

• Не предназначен для работы на переменном токе - только для цепей постоянного тока 5 В
• IP20 - нельзя использовать во влажных помещениях, на улице или в пыльных средах без дополнительной защиты
• Не защищает от длительных перенапряжений - только от кратковременных импульсов
• Не совместим с линиями выше 5 В - применение на 12 В, 24 В или 48 В приведёт к выходу из строя

Примеры использования

• Защита входов контроллера в цехе с автономными датчиками по протоколу Modbus RTU
• Обеспечение работоспособности системы сбора данных с токовой петлёй 4–20 мА на элеваторной станции
• Защита порта RS-485 в щите управления конвейером, расположенном рядом с силовым оборудованием
• Установка в серверной комнате для защиты линий CAN-шины между терминалами

Практические советы

• Перед установкой убедитесь, что напряжение в линии точно соответствует 5 В - даже 6 В может повредить устройство
• Заземление базы обязательно: без него защита «жила–земля» не будет работать
• При использовании нескольких модулей - располагайте их ближе к защищаемому оборудованию, а не к входу в щит
• Проверяйте состояние модуля ежегодно: при срабатывании он меняет цвет индикатора (если есть) или становится неисправным
• Не используйте этот УЗИП для защиты Ethernet (RJ45) - он рассчитан только на последовательные интерфейсы
