Устройство защиты от импульсных перенапряжений для информационных систем РИФ-И 5/2/10 (8) (201009) Стример

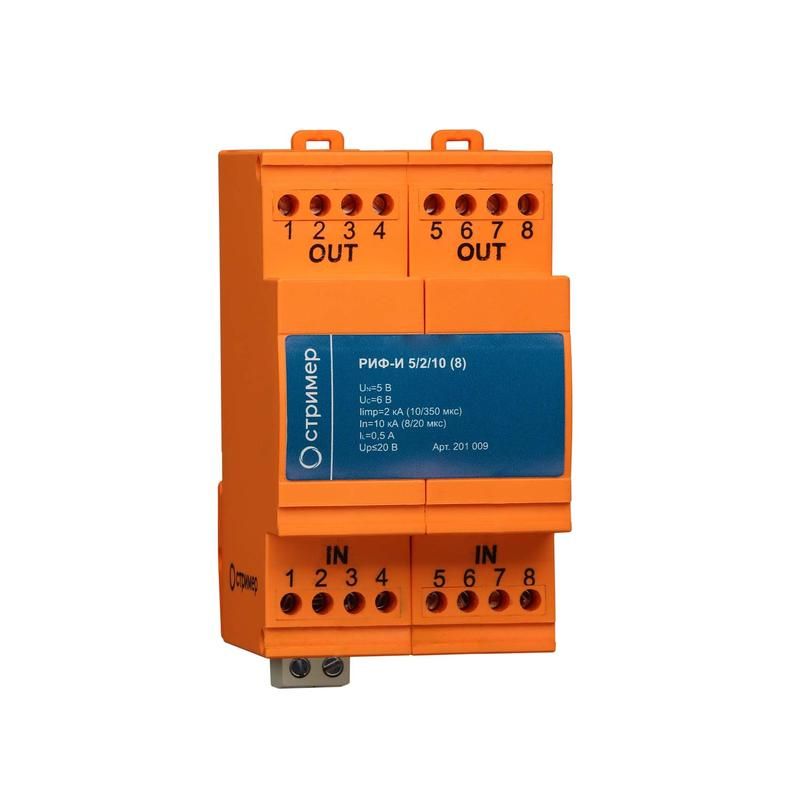

Устройство защиты от импульсных перенапряжений РИФ-И 5/2/10 (8) для информационных систем, СТРИМЕР - это компактное устройство, предназначенное для защиты чувствительного оборудования в слаботочных сетях от импульсных скачков напряжения, таких как грозовые разряды или коммутационные помехи. Установлено на DIN-рейку, рассчитано на восемь защитных каналов и подходит для систем RS-485/RS-422, термодатчиков и аналогичных интерфейсов.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-И 5/2/10 (8) для информационных систем, СТРИМЕР предназначено для защиты симметричных четырехпроводных интерфейсов: RS-485, RS-422, а также линий подключения температурных датчиков, преобразователей сигналов и других слаботочных устройств. Применяется на границах между первой и второй зоной молниезащиты - то есть там, где возможны переходные процессы от внешних воздействий в внутренние сети. Подходит для установки в распределительных щитах объектов: промышленных автоматизированных линий, теплотехнических узлов, систем сбора данных, АСУ ТП.

Технические характеристики

• Номинальное напряжение: 5 В - оптимально для слаботочных цифровых и аналого-цифровых систем
• Защитное напряжение: 20 В - уровень, выше которого начинается ограничение импульса
• Номинальный импульсный ток: 10 кА - способно выдерживать одиночные импульсы высокой мощности, соответствует требованиям класса B/C по IEC 61643-21
• Количество защищаемых проводников: 8 - четыре дифференциальные пары, каждая из которых защищена от перенапряжения
• Способ монтажа: DIN-рейка 35 мм - совместим со стандартными щитами
• Количество модулей DIN: 3 - занимает 54 мм по ширине, что позволяет разместить несколько устройств в одном ряду
• Максимальное сечение провода: 2,5 мм2 - подходит для медных жил стандартной толщины
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли; требует установки внутри закрытого щита
• Диапазон рабочих температур: от -40 до +80 C - работает в суровых условиях, включая холодные склады и нагреваемые помещения
• Гарантийный срок: 24 месяца - подтверждает надёжность конструкции

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-И 5/2/10 (8) для информационных систем, СТРИМЕР монтируется на стандартную DIN-рейку 35 мм. Для подключения используются винтовые клеммы - достаточно ослабить винты, вставить проводник до упора и затянуть моментом 0,2–0,3 Нм. Максимальное сечение 2,5 мм2 исключает использование многожильных проводов большего диаметра. Все восемь контактов уже распределены по парам: два входа и два выхода на каждую из четырёх дифференциальных линий. Перед монтажом проверьте соответствие полярности и отсутствие замыканий на корпус. Убедитесь, что заземление щита выполнено по нормам - эффективная работа УЗИП невозможна без качественного контура заземления.

Безопасность и стандарты

Устройство соответствует требованиям IEC 61643-21 для защиты слаботочных цепей. Конструкция обеспечивает безопасную работу даже при аварийном пробое элементов защиты - в этом случае происходит разрыв цепи, предотвращая возгорание. Отсутствие открытых токоведущих частей и степень защиты IP20 позволяют использовать его в контролируемых средах. Гарантия 2 года указывает на применение сертифицированных компонентов и контроль качества производства.

Преимущества

• Высокая защитная способность - 10 кА импульсного тока покрывает большинство реальных ситуаций в промышленных сетях
• Поддержка сразу 8 проводников - экономит место в щите вместо установки нескольких однопарных устройств
• Широкий температурный диапазон - надёжно работает в холодных и жарких условиях
• Простая замена - при повреждении можно заменить только УЗИП, не трогая остальное оборудование
• Чёткая маркировка клемм - снижает риск ошибок при подключении

Ограничения применения

• Не предназначен для защиты силовых цепей - применяется только в слаботочных системах до 5 В постоянного или переменного тока
• IP20 не допускает установку вне закрытых щитов - нельзя использовать на улице или во влажных помещениях без дополнительной защиты
• Не защищает от длительных перенапряжений - только от кратковременных импульсов (молния, коммутация); для долговременной защиты требуется дополнительное оборудование
• Не рекомендовано использовать в сетях с напряжением выше 5 В - может произойти ложное срабатывание или повреждение устройства

Примеры использования

• Защита линии связи RS-485 между PLC и датчиками давления на производстве
• Обеспечение целостности сигнала от термопар в печи или котельной
• Защита канала передачи данных от считывателя RFID к серверу управления
• Установка на входе в щит управления насосной станцией, где возможны наводки от силового оборудования

Практические советы

• Перед установкой проверьте, чтобы все линии (A/B, Y/Z и т.п.) были правильно распределены по контактам - неверное подключение сводит защиту на нет
• Используйте провода одинаковой длины и сечения для каждой пары - это сохраняет баланс импеданса и эффективность фильтрации
• Не забудьте подключить заземляющий провод к шине PE - без него устройство не будет работать должным образом
• При использовании в местах с высокой электромагнитной активностью (частотные преобразователи, сварочные аппараты) дополнительно используйте экранированные кабели и правильное заземление экрана
• Проверяйте состояние УЗИП ежегодно - некоторые модели имеют индикатор состояния, но в данном случае он отсутствует; при подозрении на отказ замените устройство
