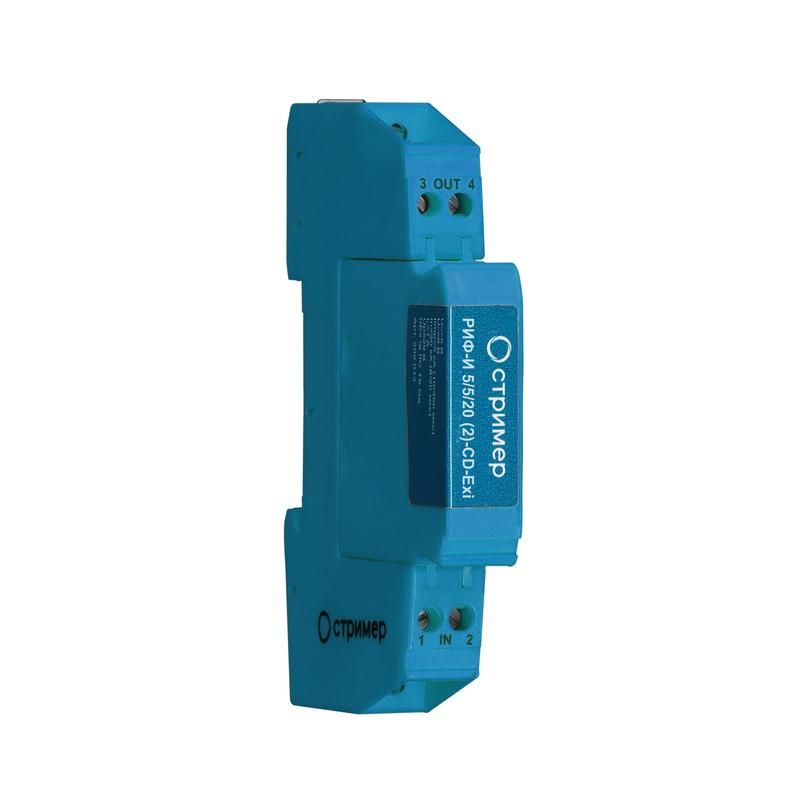

Устройство защиты от импульсных перенапряжений для информационных систем во взрывозащищённом исполнении РИФ-И 5/5/20 (2)-CD-Exi СТРИМЕР - это модульный ограничитель импульсных перенапряжений, предназначенный для защиты чувствительных информационных цепей в условиях взрывоопасных сред. Бренд СТРИМЕР реализует решение в формате сменного модуля, совместимого с DIN-рейкой, что обеспечивает надёжную работу в сложных промышленных условиях.

Назначение и область применения

Устройство защиты от импульсных перенапряжений для информационных систем во взрывозащищённом исполнении РИФ-И 5/5/20 (2)-CD-Exi СТРИМЕР защищает низковольтные сигналы в контроллерных и измерительных системах от импульсных помех, вызванных молниями, коммутацией или электромагнитными воздействиями. Применяется исключительно в зонах с опасностью взрыва газовых смесей - в помещениях и на открытых установках, где соблюдены требования маркировки взрывозащиты 0Ex ia IIC T6 Ga.

Подходит для защиты следующих типов интерфейсов:

• Цифровые: RS-232, RS-422, RS-485, TTY, CAN, Profibus, Modbus, HART, MultiBus, Fieldbus;
• Аналоговые: токовые петли 4–20 мА и 0–20 мА.

Обеспечивает безопасную работу в рамках требований ГОСТ 31610.11-2014 (IEC 60079-0-2011): подключаемые устройства должны иметь искробезопасные цепи и соответствовать заданным параметрам для работы в зоне Ex.

Технические характеристики

• Номинальное напряжение: 5 В постоянного тока
• Максимальное длительное напряжение постоянного тока (DC): 6 В
• Максимальное длительное напряжение переменного тока (AC): 4,2 В
• Максимальный разрядный ток (8/20 мкс): 20 кА
• Импульсный ток (10/350 мкс): 5 кА
• Защитное напряжение: ≤29 В (для несимметричных цепей), ≤27 В (для симметричных)
• Количество защищаемых пар проводников: 2
• Количество модулей DIN: 1
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Диапазон рабочих температур: от -60 C до +80 C
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений для информационных систем во взрывозащищённом исполнении РИФ-И 5/5/20 (2)-CD-Exi СТРИМЕР устанавливается на стандартную DIN-рейку. Подключение сигнальных линий осуществляется через винтовые клеммы - необходимо использовать провода сечением, рекомендованным производителем (обычно 0,2–2,5 мм2).

Модуль является сменным: при выходе из строя его можно заменить без демонтажа всей системы. Базовый элемент остаётся на рейке, а новый модуль фиксируется механически и электрически.

Важно: все соединения с оборудованием должны выполняться с учётом требований искробезопасности. Нельзя подключать к этому устройству цепи с напряжением выше 6 В постоянного тока или 4,2 В переменного тока - это нарушит взрывозащиту.

Безопасность и стандарты

Устройство сертифицировано для применения в зонах с повышенной взрывоопасностью:

• Маркировка взрывозащиты: 0Ex ia IIC T6 Ga - допущено к работе в зоне 0 (наиболее опасной) для газовой среды группы IIC (водород, ацетилен);
• Соответствие ГОСТ 31610.11-2014 (IEC 60079-0-2011) - требования к искробезопасным цепям;
• Соответствие ГОСТ IEC 61643-22-2022 - правила установки в зонах молниезащиты 0A(B)-2.

Электроника внутри модуля спроектирована так, чтобы даже при максимальном импульсе энергии не возникло искр, способных воспламенить взрывоопасную среду.

Преимущества

• Высокая устойчивость к мощным импульсам - 20 кА (8/20 мкс) и 5 кА (10/350 мкс) обеспечивают защиту даже при близком ударе молнии;
• Широкий температурный диапазон (-60…+80 C) позволяет применять устройство в суровых климатических условиях - от Арктики до жарких промзон;
• Модульная конструкция ускоряет обслуживание и снижает простои;
• Поддержка двух каналов защиты в одном корпусе экономит место на DIN-рейке;
• Специально адаптирован для промышленных сетей связи - совместим с большинством популярных протоколов (Modbus, Profibus, HART и др.).

Ограничения применения

• Не предназначен для защиты силовых цепей - работает только с сигналами до 6 В DC / 4,2 В AC;
• Степень защиты IP20 не обеспечивает защиту от влаги и пыли - нельзя устанавливать в сырых или запылённых местах вне шкафа;
• Требуется обязательное соответствие искробезопасных параметров всех подключенных устройств - использование несертифицированного оборудования нарушает взрывозащиту;
• Недопустимо подключение к цепям с высоким потенциалом (например, 24 В, 48 В) - возможен пробой и потеря взрывозащиты;
• Не применяется в зонах с пылевыми взрывоопасностями (группа IIIC) - только для газовых сред (IIC).

Примеры использования

• Защита датчиков давления и уровня в нефтегазовых объектах с использованием протокола HART;
• Охрана связки PLC - SCADA через RS-485 на химическом заводе;
• Защита токовой петли 4–20 мА от термопар в нефтеперерабатывающем комплексе;
• Связь между взрывозащищёнными контроллерами на нефтяной вышке с использованием CAN-шины.

Практические советы

• Перед установкой проверьте напряжение на защищаемых линиях - оно не должно превышать 6 В постоянного тока.
• Используйте экранированные кабели с правильным заземлением экрана - это повышает эффективность защиты.
• При монтаже в шкафу обеспечьте достаточное расстояние от нагревательных элементов - температура внутри может превышать окружающую.
• После установки проведите тестирование целостности искробезопасной цепи - используйте специализированный измерительный прибор по ГОСТ 31610.11.
• Замена модуля должна выполняться при отключенном питании - даже при низком напряжении есть риск нарушения взрывозащиты.
