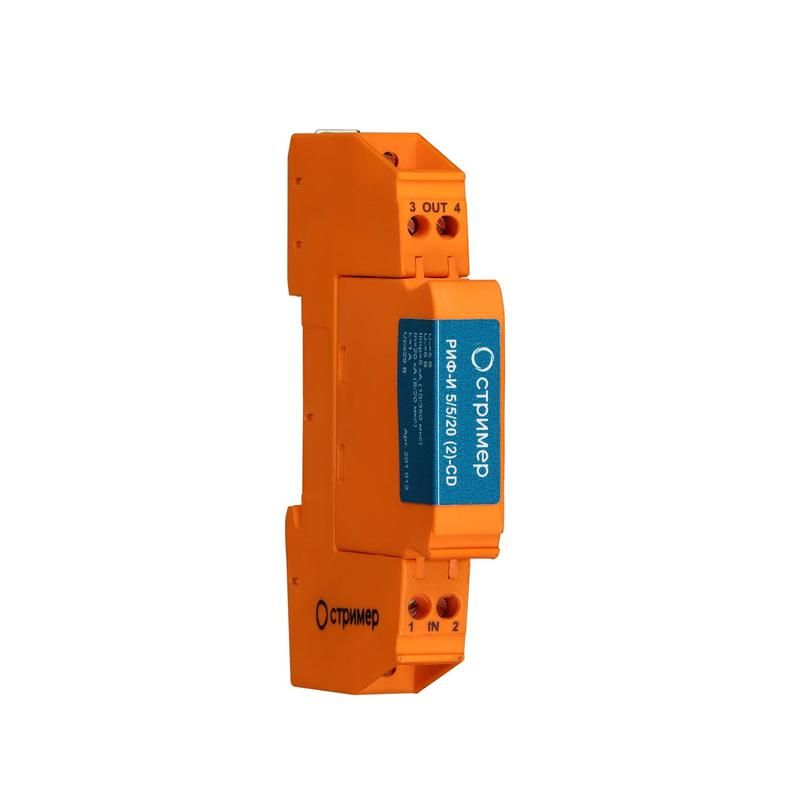

Устройство защиты от импульсных перенапряжений для информационных систем РИФ-И 5/5/20 (2)-CD Стример 201013

Устройство защиты от импульсных перенапряжений для информационных систем СТРИМЕР, УЗИП (артикулы 201013 и риф-и 5/5/20 (2)-cd) предназначено для защиты чувствительных слаботочных цепей от кратковременных скачков напряжения, таких как грозовые импульсы или коммутационные помехи. Это сменный модуль из серии РИФ-И, который устанавливается на DIN-рейку и обеспечивает надёжную работу цифровых интерфейсов в условиях повышенной электромагнитной нагрузки.

Назначение и область применения

Устройство защиты от импульсных перенапряжений для информационных систем СТРИМЕР, УЗИП применяется для защиты слаботочных линий связи и управления. Подходит для защиты следующих интерфейсов: TTY, RS-485, RS-422, «токовая петля», а также других цифровых каналов передачи данных. Устанавливается на границах между первой и второй зонами молниезащиты - то есть там, где возможны переходные процессы от внешних сетей в внутренние системы. Часто используется в автоматизации объектов: на заводах, в системах энергообеспечения, в пунктах сбора данных с датчиков и контроллеров.

Технические характеристики

• Номинальное напряжение: 5 В постоянного тока
• Максимальное длительное рабочее напряжение постоянного тока: 6 В
• Максимальное длительное рабочее напряжение переменного тока: 4,2 В
• Защитное напряжение (ограничение): до 29 В
• Максимальный разрядный ток (8/20 мкс): 20 кА
• Количество защищаемых проводников: 2
• Количество силовых полюсов: 1
• Способ монтажа: на DIN-рейку 35 мм
• Количество модулей DIN: 1
• Максимальное сечение проводника: 2,5 мм2
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Диапазон рабочих температур: от -40 C до +80 C
• Сигнализация состояния: оптический индикатор (зелёный/красный свет показывает работоспособность)
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений для информационных систем СТРИМЕР, УЗИП представляет собой сменный модуль, который фиксируется на стандартной DIN-рейке 35 мм через механическую защёлку. Для подключения используются винтовые клеммы - подходят провода сечением до 2,5 мм2. Обязательно соблюдайте полярность при подключении: один проводник - вход сигнала, второй - выход. Базовый элемент (база) остаётся на рейке, а сам модуль можно заменить без демонтажа всей установки. Убедитесь, что напряжение в защищаемой цепи не превышает 6 В постоянного тока - превышение может вызвать повреждение устройства даже без импульса.

Безопасность и стандарты

Устройство соответствует требованиям к защите слаботочных цепей от импульсных перенапряжений. Хотя явного указания стандарта IEC 61643-21 или ГОСТ Р 51992 в данных нет, конструкция и параметры (например, класс 20 кА, тип ограничителя) соответствуют практикам применения в соответствии с этими нормами. Применение в помещениях с уровнем защиты IP20 допускает использование только внутри щитов, шкафов или закрытых корпусов - открытый монтаж невозможен.

Преимущества

• Высокая мощность защиты - способен рассеивать импульсы до 20 кА, что достаточно для большинства промышленных сред
• Оптическая индикация позволяет сразу определить исправность устройства без тестирования
• Сменный модуль - легко заменить при выходе из строя, не трогая проводку
• Широкий температурный диапазон - работает в холодных складах и жарких цехах
• Минимальная высота - занимает всего один модуль DIN, экономит место в распределительном щите

Ограничения применения

• Не предназначен для защиты силовых цепей выше 6 В постоянного или 4,2 В переменного тока - применение вне этих пределов приведёт к отказу
• IP20 не обеспечивает защиту от пыли и влаги - нельзя использовать во влажных, запылённых или наружных условиях без дополнительного корпуса
• Поддерживает только два проводника - не подходит для четырёхпроводных интерфейсов без адаптера
• Не имеет функции автоподключения или защиты от перегрузки по току - требует наличия внешнего предохранителя в цепи

Примеры использования

• Защита линии RS-485 между PLC и датчиками температуры на производственной линии
• Обеспечение целостности сигнала в «токовой петле» 4–20 мА на насосной станции
• Защита интерфейса TTY в системе учёта электроэнергии
• Установка на входе в серверную комнату для защиты Ethernet-конвертеров, работающих по протоколу Modbus

Практические советы

• Перед установкой проверьте напряжение в защищаемой цепи - даже небольшое превышение 6 В может вывести УЗИП из строя без видимых признаков
• Используйте медные провода сечением 0,5–2,5 мм2; более толстые - не затянуть в клемму
• При монтаже на DIN-рейку убедитесь, что модуль плотно защёлкнут - плохой контакт снижает эффективность защиты
• Если индикатор горит красным - немедленно замените модуль, даже если система продолжает работать
• Для систем с несколькими интерфейсами используйте несколько УЗИП - каждый на свою линию, чтобы избежать взаимного влияния
• Не забудьте про внешний предохранитель на 1 А - он защитит цепь от долговременного КЗ, которое УЗИП не отключает
