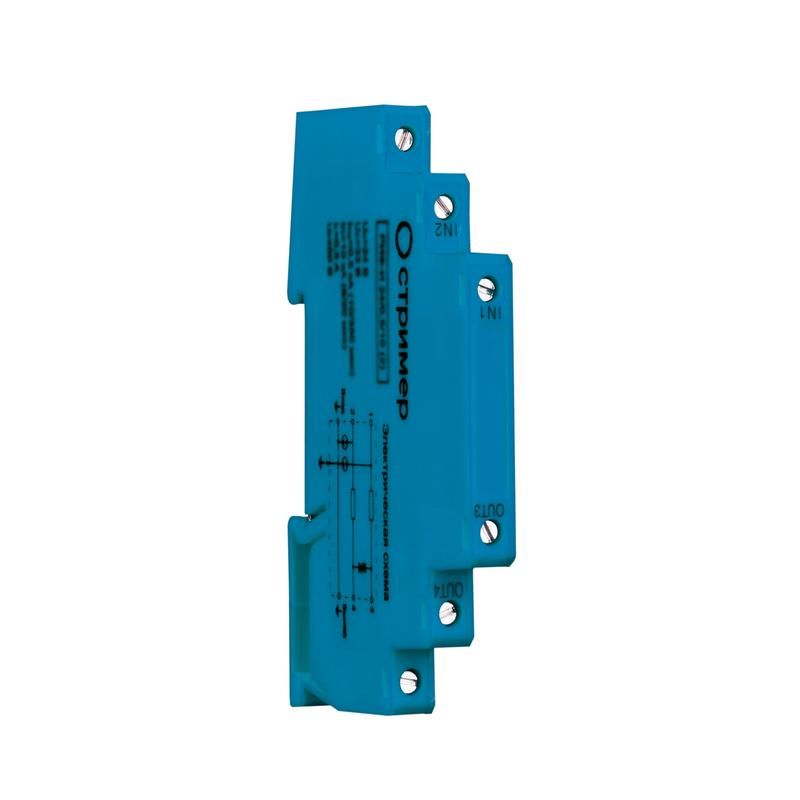

Устройство защиты от импульсных перенапряжений для информационных систем во взрывозащ. исполнении РИФ-И 12/0.5/10 (2)- Exi Стример 202011

Устройство защиты от импульсных перенапряжений для информационных систем во взрывозащищенном исполнении РИФ-И 12/0.5/10 (2)-Exi от бренда Стример предназначено для надёжной защиты чувствительных сигналов в опасных зонах с риском взрыва. Артикул 202011 обеспечивает защиту двух линий связи в условиях повышенной электромагнитной нагрузки и взрывоопасной среды.

Назначение и область применения

Устройство защиты от импульсных перенапряжений для информационных систем во взрывозащищенном исполнении РИФ-И 12/0.5/10 (2)-Exi защищает слаботочные информационные линии от скачков напряжения, вызванных молниями, коммутацией или электромагнитными помехами. Применяется в местах с высокой степенью взрывоопасности - в помещениях и на открытых площадках, где присутствуют горючие газы или пары.

• Защита линий с цифровыми интерфейсами: RS-485, RS-422, TTY, CAN, Profibus, Modbus, HART, DeviceNet, MultiBus, Fieldbus
• Защита аналоговых токовых петель: 4–20 мА и 0–20 мА
• Работает в зонах классификации 0, 1, 2 (по ГОСТ 30852.10)
• Подходит для объектов нефтегазовой, химической, фармацевтической и других отраслей с взрывоопасными средами

Технические характеристики

• Тип защиты: комбинированный (дифференциальный + между проводом и землёй)
• Количество защищаемых линий: 2
• Максимальный рабочий ток: 0,5 А
• Номинальное напряжение: 12 В постоянного тока
• Класс взрывозащиты: Ex ia IIC T6 Ga
• Степень защиты: IP67 (монолитный корпус, герметичная сборка)
• Температурный диапазон: от -40C до +60C
• Подключение: винтовые клеммы, сечение провода до 1,5 мм2
• Соответствие стандартам: ГОСТ IEC 61643-22-2022, ГОСТ 31610.11-2014 (IEC 60079-0-2011)

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений для информационных систем во взрывозащищенном исполнении РИФ-И 12/0.5/10 (2)-Exi устанавливается вблизи защищаемого оборудования, но обязательно внутри зоны 0A(B)-2 молниезащиты. Монтаж допускается только после отключения питания и проверки искробезопасности цепей.

• Подключаются только искробезопасные цепи, соответствующие уровню Ex ia
• Не использовать с источниками питания выше 12 В или током более 0,5 А
• Жилы кабеля зачищаются на 6–8 мм, затягиваются усилием 0,2–0,3 Нм
• Корпус не требует заземления через внешний провод - внутреннее соединение с потенциалом земли реализовано в системе
• Рекомендуется монтаж в щите или шкафу с защитой от механических повреждений

Безопасность и стандарты

Устройство защиты от импульсных перенапряжений для информационных систем во взрывозащищенном исполнении РИФ-И 12/0.5/10 (2)-Exi сертифицировано для работы в зонах с взрывоопасными газами группы IIC (водород, ацетилен, этилен). Соответствует требованиям:

• ГОСТ 31610.11-2014 - искробезопасность цепей
• ГОСТ IEC 61643-22-2022 - защита от импульсных перенапряжений в слаботочных системах
• EN 60079-0:2011 - общие требования к взрывозащищённому оборудованию
• Класс защиты Ga - максимальный уровень безопасности для зоны 0

Преимущества

• Монолитный корпус исключает попадание влаги, пыли и газов внутрь устройства
• Высокая скорость реакции на импульсы - защита работает быстрее, чем большинство аналогов
• Поддержка широкого спектра промышленных протоколов - совместимо с большинством современных систем автоматизации
• Отсутствие активных компонентов - устройство не требует обслуживания и не выходит из строя при отказе подключенного оборудования
• Срок службы ограничен только сроком службы защитных элементов - при нормальных условиях эксплуатации - более 10 лет

Ограничения применения

• Не применяется в зонах с пылевыми взрывоопасными средами (группа IIIC) - только для газовых сред (IIC)
• Не предназначен для защиты силовых цепей, сетей переменного тока или напряжением выше 12 В
• Не используется в качестве основного средства защиты от прямого удара молнии - только вторичная защита после молниеотвода и распределительных УЗИП
• Не допускается замена или модификация защитных элементов - устройство не ремонтопригодно
• Не рекомендовано применение вне температурного диапазона -40…+60 C

Примеры использования

• Защита датчиков давления и уровня на нефтеперекачивающей станции с использованием протокола HART
• Защита термопар и преобразователей 4–20 мА на химическом производстве с системой Profibus
• Защита контроллеров и считывателей на газоперерабатывающем комплексе с интерфейсом RS-485
• Связь между взрывозащищённым PLC и полярными датчиками в зоне 1

Практические советы

• Перед установкой проверьте соответствие параметров подключаемого оборудования (ток, напряжение, тип цепи) требованиям Ex ia
• Избегайте длинных участков кабеля между УЗИП и защищаемым устройством - лучше располагать РИФ-И прямо у входа в взрывозащищённую зону
• При наличии нескольких линий используйте отдельные экземпляры РИФ-И для каждой - не параллелируйте каналы
• Проверяйте целостность корпуса перед каждым техобслуживанием - трещины или деформация недопустимы
• При замене используйте только оригинальные изделия артикула 202011 - аналоги могут не соответствовать взрывозащите
