Устройство защиты от импульсных перенапряжений для информационных систем во взрывозащ. исполнении РИФ-И 12/5/20 (2)- Exi Стример 202010

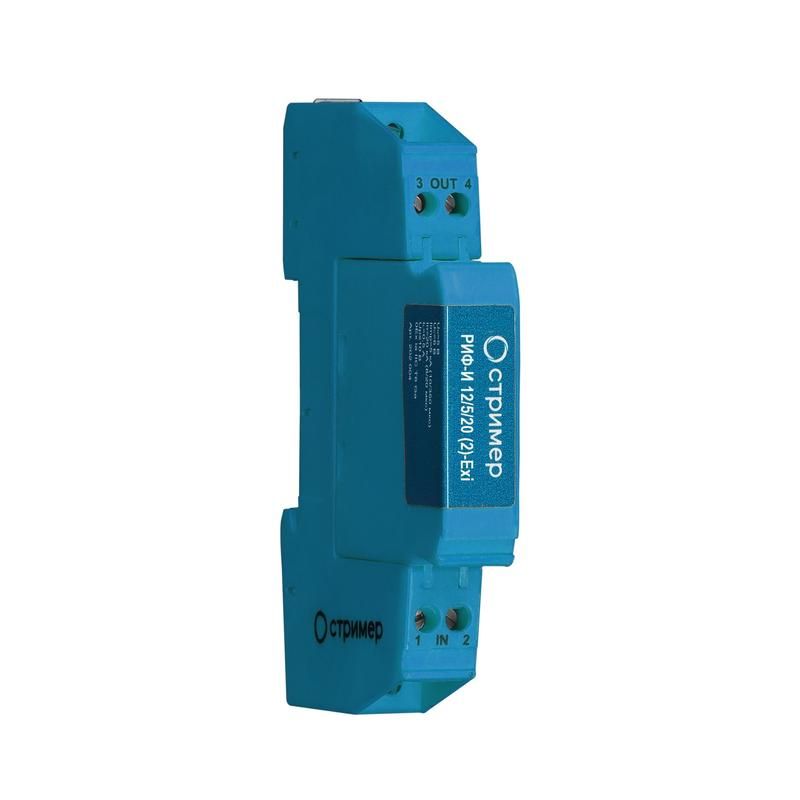

Устройство защиты от импульсных перенапряжений для информационных систем во взрывозащищённом исполнении РИФ-И 12/5/20 (2)-Exi, РИФ-И 12/5/20 (2)-Exi Стример предназначено для защиты чувствительных сигналов в опасных зонах с повышенным риском возгорания или взрыва. Это сменный модуль, совместимый с DIN-рейкой, который обеспечивает надёжную работу систем связи и управления в условиях взрывоопасной среды.

Назначение и область применения

РИФ-И 12/5/20 (2)-Exi Стример защищает линии передачи данных от импульсных перенапряжений, вызванных молниями, коммутацией или электромагнитными помехами. Применяется в местах с потенциально взрывоопасной газовой средой - например, на нефтегазовых объектах, химических производствах, элеваторах, хранилищах горючих веществ.

• Защита симметричных интерфейсов: RS-485, RS-422, RS-232, токовые петли 4–20 мА и 0–20 мА
• Поддержка протоколов: Modbus, Profibus, HART, CAN, Fieldbus, MultiBus
• Максимальная скорость передачи данных - до 1 Мбит/с
• Установка допускается только в зонах 0А(В)-2 молниезащиты

Технические характеристики

• Тип защиты: комбинированный (дифференциальный и общий режим)
• Количество защищаемых линий: 2
• Взрывозащита: 0Ex ia IIC T6 Ga - искробезопасная цепь класса “ia” для зоны 0
• Максимальное рабочее напряжение: 12 В постоянного тока
• Номинальный ток: 5 А
• Класс защиты: IP67 - герметичный корпус, устойчив к пыли и кратковременному погружению в воду
• Крепление: на DIN-рейку 35 мм
• Подключение: винтовые клеммы
• Габариты: компактный модуль, совместим с типовыми распределительными щитами

Совместимость и монтаж

Устройство состоит из двух частей: основания (базы) и сменного модуля. База фиксируется на DIN-рейке, модуль вставляется сверху. Для работы требуется подключение к двум сигнальным проводникам через винтовые клеммы. Каждая линия должна быть симметричной (например, A/B для RS-485).

RIФ-И 12/5/20 (2)-Exi Стример можно использовать только с оборудованием, имеющим искробезопасные цепи по ГОСТ 31610.11-2014. Перед монтажом проверьте:

• Чтобы подключаемые устройства (датчики, контроллеры) были сертифицированы для зоны 0Ex ia IIC T6 Ga
• Чтобы уровень энергии в цепи не превышал допустимый для искробезопасной системы
• Чтобы все соединения были затянуты с моментом, указанным в документации производителя

Не рекомендуется замена модуля при включенном питании. Отключите источник питания и убедитесь в отсутствии напряжения перед обслуживанием.

Безопасность и стандарты

• Соответствует ГОСТ IEC 61643-22-2022 - требования к устройствам защиты от импульсных перенапряжений в слаботочных сетях
• Соответствует ГОСТ 31610.11-2014 (IEC 60079-0-2011) - требования к искробезопасному оборудованию
• Маркировка взрывозащиты: 0Ex ia IIC T6 Ga - позволяет применение в зоне 0 (наиболее опасной) для газов группы IIC (водород, ацетилен, этилен)
• Температурный класс T6 - максимальная температура поверхности не более 85 C

Преимущества

• Сменный модуль - возможность быстрой замены без демонтажа всей системы
• Высокая степень защиты IP67 - работает в запылённых и влажных условиях
• Поддержка широкого спектра промышленных протоколов - универсальное решение для автоматизации
• Сертифицирован для зоны 0 - единственный вариант защиты для самых опасных участков
• Низкая ёмкость и задержка сигнала - не влияет на скорость передачи данных до 1 Мбит/с

Ограничения применения

• Не предназначен для защиты силовых цепей, высоковольтных линий или переменного тока выше 12 В
• Не используется в зонах с пылевыми взрывоопасными средами (группа IIIB/IIIC) - только для газовых (IIC)
• Требует обязательного соблюдения условий искробезопасности: нельзя подключать несертифицированные устройства
• Не применяется вне зон 0A(B)-2 молниезащиты - эффективность снижается при отклонении от требований ГОСТ IEC 61643-22
• Не рассчитан на длительное воздействие прямых ударов молнии - служит вторичной защитой после первичных УЗИП

Примеры использования

• Защита датчиков давления и уровня на нефтебазе с использованием протокола HART
• Обеспечение целостности связи между PLC и термопарами на химическом реакторе (RS-485, 4–20 мА)
• Связь между контроллерами на элеваторе зернового комплекса (Modbus RTU, CAN)
• Автоматизация технологической линии с взрывоопасными паровыми средами (Profibus DP)

Практические советы

• Перед установкой проверьте соответствие параметров подключаемого оборудования (напряжение, ток, емкость) требованиям искробезопасности
• Используйте экранированные кабели с правильным заземлением экрана - это повышает эффективность защиты
• Не превышайте длину сигнальных линий, указанную в паспорте оборудования - длинные кабели увеличивают риск наводок
• При замене модуля всегда используйте оригинальные запчасти - совместимость гарантируется только для РИФ-И 12/5/20 (2)-Exi Стример
• Рекомендуется периодическая диагностика состояния модуля (визуально и тестовым прибором) каждые 6–12 месяцев
