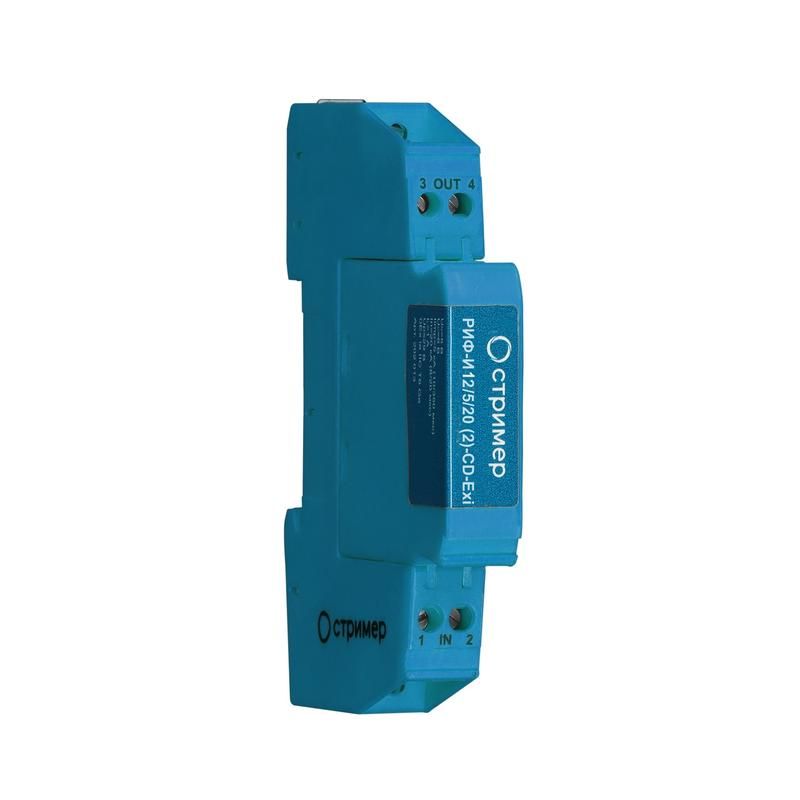

Устройство защиты от импульсных перенапряжений для информационных систем во взрывозащищенном исполнении РИФ-И 12/5/20 (2)-CD- Exi Стример предназначено для защиты чувствительных интерфейсов в опасных зонах с риском взрыва. Этот модуль совмещает функции защиты от скачков напряжения и требования взрывозащиты, что делает его уникальным решением для промышленных объектов с повышенными требованиями безопасности.

Назначение и область применения

Устройство защиты от импульсных перенапряжений для информационных систем во взрывозащищенном исполнении РИФ-И 12/5/20 (2)-CD- Exi Стример используется для защиты сигналов в контроллерных и измерительных цепях там, где есть риск возникновения взрыва. Он защищает оборудование от импульсных перенапряжений, вызванных молниями, коммутацией или электромагнитными помехами.

Подходит для установки в помещениях и на открытых площадках, относящихся к взрывоопасным зонам класса 0Ex ia IIC T6 Ga. Применяется в нефтегазовой, химической, горнодобывающей отраслях, на АЗС, элеваторах, производствах с пылевыми и газовыми выбросами.

Технические характеристики

• Тип защиты: комбинированный (дифференциальный и между проводом и землёй)
• Количество защищаемых пар проводников: 2 (возможно использование одной пары)
• Защищаемые интерфейсы: RS-232, RS-485, RS-422, RS-423, токовые петли 4–20 мА и 0–20 мА
• Поддерживаемые протоколы: Modbus, Profibus, HART, CAN, Fieldbus, MultiBus
• Монтаж: на DIN-рейку с использованием базового крепления
• Тип подключения: винтовые клеммы
• Степень защиты: IP67 (полная защита от пыли и временного погружения в воду)
• Класс взрывозащиты: 0Ex ia IIC T6 Ga - искробезопасный режим работы
• Рабочий температурный диапазон: не указан - требуется проверить документацию производителя

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений для информационных систем во взрывозащищенном исполнении РИФ-И 12/5/20 (2)-CD- Exi Стример состоит из двух частей: сменного модуля и фиксирующей базы. База крепится на DIN-рейку, после чего модуль вставляется и надёжно фиксируется.

Подключение сигнальных линий осуществляется через винтовые клеммы. Для обеспечения защиты необходимо соблюдать полярность и использовать экранированные кабели с правильным заземлением экрана.

Обязательное условие: все подключаемые устройства (датчики, преобразователи, контроллеры) должны иметь искробезопасные электрические цепи по ГОСТ 31610.11-2014 и соответствовать параметрам, допущенным для зоны 0Ex ia IIC T6 Ga.

Безопасность и стандарты

• Соответствие ГОСТ IEC 61643-22-2022 - требования к установке в зонах молниезащиты 0А(В)-2
• Соответствие ГОСТ 31610.11-2014 (IEC 60079-0-2011) - требования к искробезопасному оборудованию
• Маркировка взрывозащиты: 0Ex ia IIC T6 Ga - позволяет применять в наиболее опасных зонах (зона 0, группы газов IIC, максимальная температура поверхности 85C)

Преимущества

• Сменный модуль - возможность замены без демонтажа всей системы и отключения питания
• Высокая степень защиты IP67 - работает в условиях высокой запылённости и сырости
• Поддержка широкого спектра промышленных протоколов - универсальность для различных автоматизированных систем
• Интеграция с системами искробезопасности - исключает риск воспламенения даже при аварии
• Компактный форм-фактор - легко размещается в распределительных шкафах и корпусах

Ограничения применения

• Не предназначен для защиты силовых цепей - только слаботочные сигналы до 20 мА
• Требует обязательного наличия искробезопасных устройств на обоих концах соединения
• Не применяется вне зон, соответствующих маркировке 0Ex ia IIC T6 Ga - превышение категории опасности недопустимо
• Не рекомендовано использование в местах с постоянным воздействием воды или механическими повреждениями - хотя IP67 защищает от брызг и пыли, длительное погружение или удары снижают надёжность

Примеры использования

• Защита датчиков давления и уровня на нефтебазе с газовыми выделениями
• Защита интерфейса RS-485 между контроллером и терминалом на химическом производстве
• Подключение токовой петли 4–20 мА от расходомера к системе сбора данных в зоне с метаном
• Защита канала связи PROFIBUS на участке с пылевыми выбросами угольной шахты

Практические советы

• Перед установкой проверьте соответствие всех подключаемых устройств требованиям искробезопасности - неверный выбор оборудования сделает защиту бесполезной
• Используйте экранированные кабели с однопoint-заземлением экрана на стороне УЗИП - это повысит эффективность защиты от помех
• Не используйте удлинители или переходники между УЗИП и оборудованием - они нарушают параметры искробезопасности
• Проверяйте состояние модуля ежегодно - при срабатывании он может потерять защитные свойства, но внешне не всегда показывает повреждение
• При замене модуля обязательно отключите питание и убедитесь, что система находится в безопасном состоянии - работа под напряжением в зоне 0Exia запрещена
