Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 255/25 с (4+0) Стример 114101

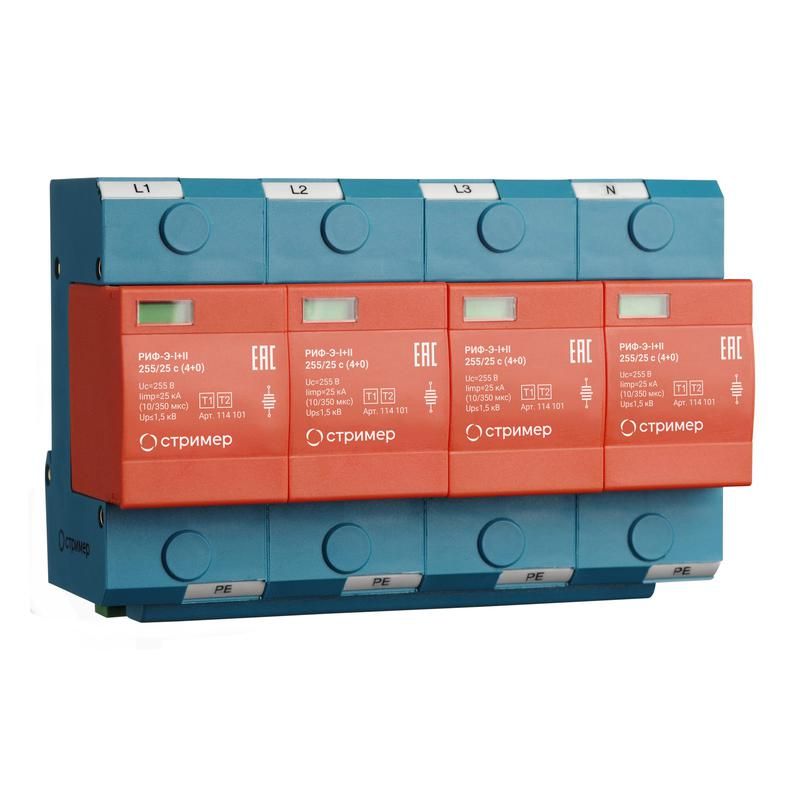

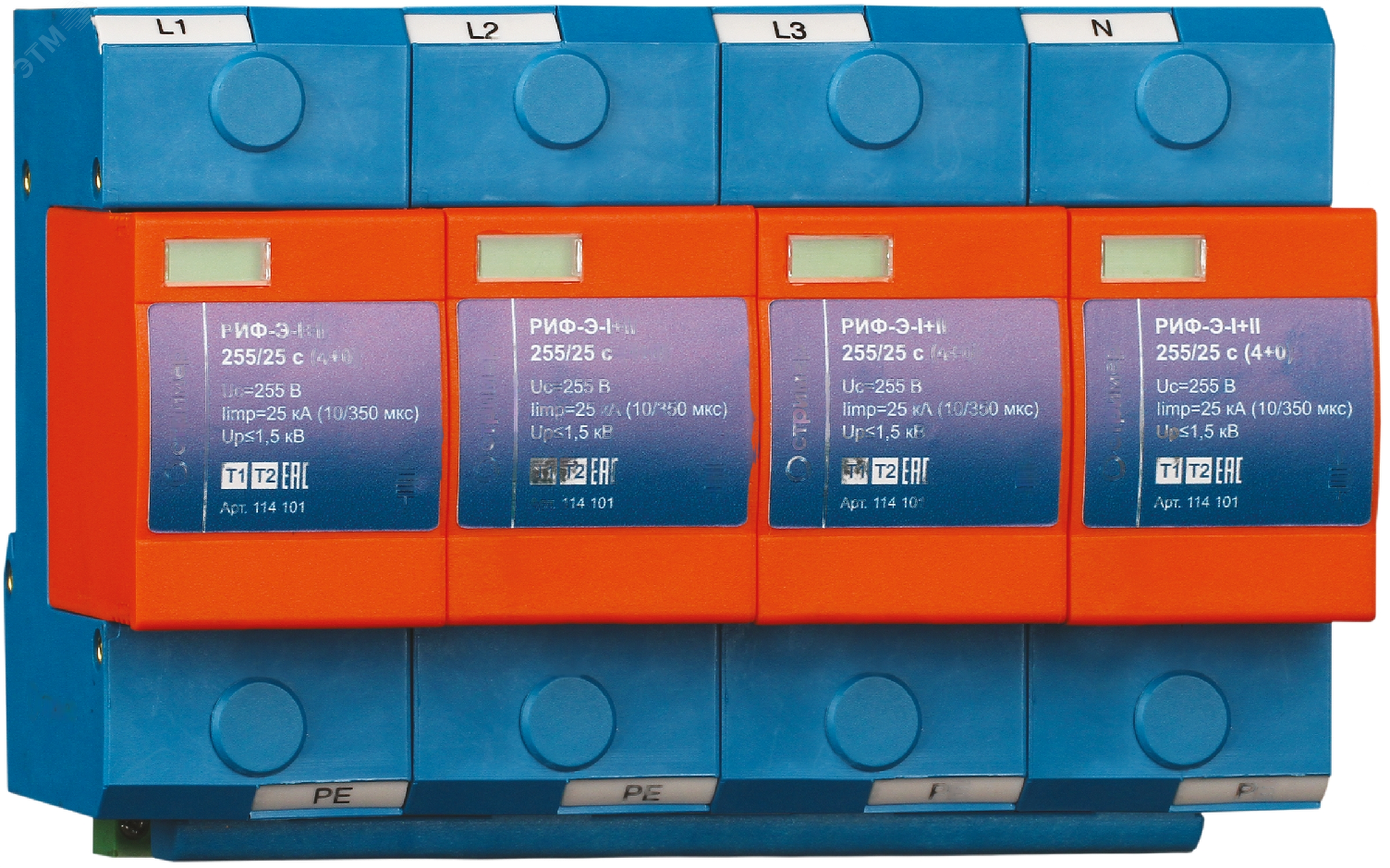

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 255/25 (4+0) Стример - это мощный комбинированный защитный аппарат класса I+II, предназначенный для надёжной защиты электрооборудования от молниенаправленных и переходных перенапряжений в сетях переменного тока. Бренд Стример реализовал в этом устройстве сочетание высокой помехоустойчивости, визуальной индикации состояния и совместимости с DIN-рейкой, что делает РИФ-Э-I+II 255/25 (4+0) Стример идеальным решением для распределительных щитов промышленных объектов и крупных жилых комплексов.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 255/25 (4+0) Стример защищает силовые цепи переменного тока с напряжением до 255 В и частотой 50–60 Гц. Его основная задача - гашение импульсных скачков напряжения между фазным и нулевым проводниками и землёй (L/PE, N/PE), вызванных прямыми или удалёнными молниенаправленными разрядами. Подходит для установки в местах ввода питания - как при воздушном, так и при кабельном подключении. Применяется в промышленных щитах, на объектах с системой заземления TN-S, в том числе на заводах, складах, ЖКХ, торговых центрах и других объектах с высоким риском поражения от перенапряжений.

Технические характеристики

• Номинальное напряжение: 255 В AC
• Защитное напряжение (ограничение): 1500 В
• Номинальный импульсный ток (10/350 мкс): 50 кА
• Максимальный разрядный ток (8/20 мкс): 75 кА
• Количество полюсов: 4 (2 фазы + PE + N)
• Способ монтажа: на DIN-рейку, занимает 8 модулей
• Максимальное сечение подключаемого провода: 35 мм2
• Степень защиты: IP20 (защита от прикосновения и твердых предметов, не герметичен)
• Рабочий температурный диапазон: от -40 C до +80 C
• Система заземления: TN-S
• Сигнализация: оптическая (визуальный индикатор состояния рабочего элемента)
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 255/25 (4+0) Стример устанавливается на стандартную DIN-рейку шириной 35 мм. Все контакты расположены сверху и снизу - удобно для подключения одновременно с автоматическими выключателями. Каждый полюс имеет отдельные клеммы для L, N и PE. Обязательно соблюдайте полярность подключения: фаза - на L, нуль - на N, земля - на PE. Для обеспечения безопасности рекомендуется использовать предохранитель gL/gG номиналом 200 А перед УЗИП. Контакты дистанционной сигнализации позволяют подключить внешнюю цепь контроля (например, к реле или PLC) для удалённого определения отказа рабочего элемента.

Безопасность и стандарты

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 255/25 (4+0) Стример соответствует требованиям ГОСТ Р МЭК 61643-11 и ГОСТ Р МЭК 62305-1. Проект выполнен в соответствии с нормами для зон молниезащиты 0A(B)–1, что позволяет применять его в качестве первого уровня защиты в многоступенчатой системе молниезащиты. Компоненты выполнены с учётом требований к термической и механической прочности при больших токовых нагрузках. Наличие визуального индикатора исключает эксплуатацию устройства после выхода из строя рабочего элемента.

Преимущества

• Комбинированная защита класса I+II - заменяет два отдельных устройства, экономит место в щите
• Высокая энергоёмкость: способен рассеивать энергию молнии до 75 кА (8/20 мкс)
• Визуальная индикация состояния - сразу видно, нуждается ли УЗИП в замене
• Поддержка дистанционной сигнализации - легко интегрируется в системы управления
• Широкий диапазон температур - работает даже в холодных условиях (до -40 C)
• Сменяемые рабочие модули - снижают затраты на обслуживание

Ограничения применения

• Не предназначен для работы в помещениях с повышенной влажностью или запылённостью - степень защиты IP20 не обеспечивает герметичность
• Не применяется в сетях с системой TT или IT - требуется система TN-S
• Не заменяет внутренние УЗИП класса III; необходима трёхуровневая защита для полной защиты чувствительной электроники
• Не следует устанавливать без предварительного предохранителя (рекомендован 200 А gL/gG); возможен риск возгорания при аварии
• Не подходит для постоянного тока - только переменный ток 50–60 Гц

Примеры использования

• Главный ввод электроснабжения в промышленном цехе с воздушной ЛЭП
• Щитовая на этаже многоквартирного дома с кабельным вводом
• Объекты с высокой плотностью электроники: серверные, медицинские центры, автоматизированные линии производства
• Железнодорожные станции, насосные станции, тепловые пункты

Практические советы

• Перед установкой проверьте соответствие системы заземления - обязательна TN-S. Отклонение от стандарта снижает эффективность защиты
• При подключении используйте провода сечением не более 35 мм2 - иначе возможен перегрев клемм
• Проверяйте цвет индикатора регулярно: красный = отказ, зелёный = исправен. Заменяйте модуль немедленно при изменении цвета
• Для сложных объектов проектируйте двух- или трёхуровневую защиту: РИФ-Э-I+II - первый уровень, вторичные УЗИП класса II/III - ближе к оборудованию
• Не устанавливайте рядом с источниками сильных ЭМИ (частотные преобразователи, сварочные аппараты) без экранирования
• При замене модуля отключите питание полностью - даже при отключенном автомате потенциал на шине может сохраняться
