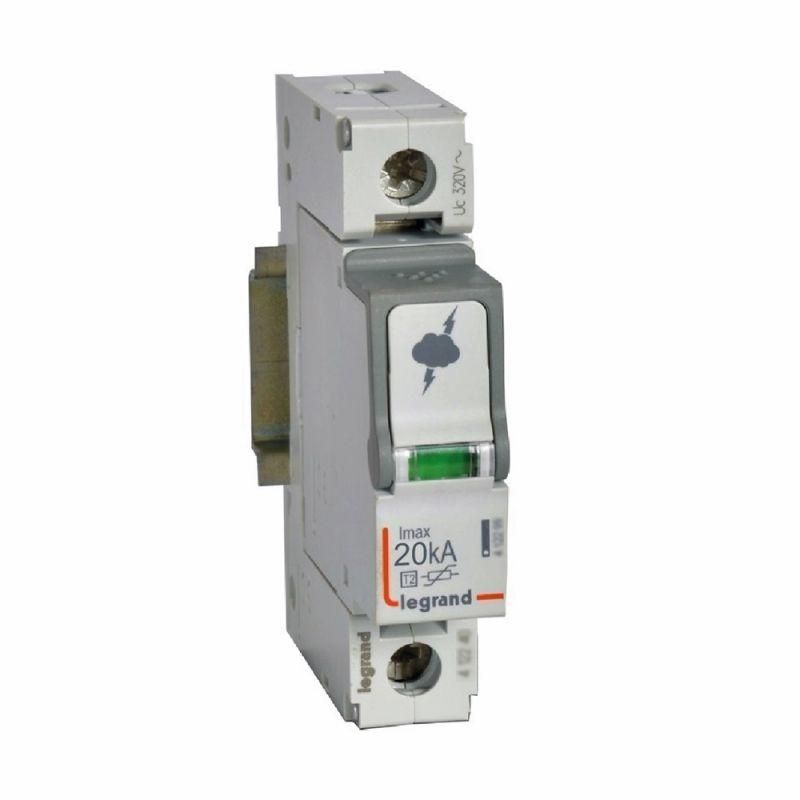

Устройство защиты от импульсных перенапряжений УЗИП T2 1п 20кА Leg 412220 Legrand

Устройство защиты от импульсных перенапряжений УЗИП T2 20кА 1P от Legrand предназначено для защиты электрооборудования от кратковременных высоковольтных скачков напряжения, возникающих при грозовых разрядах или коммутационных процессах. Артикул 412220 устанавливается в распределительных щитах на DIN-рейку и обеспечивает надёжную работу в однофазных сетях.

Назначение и область применения

УЗИП T2 20кА 1P защищает бытовую и профессиональную электронику - телевизоры, компьютеры, системы автоматизации, насосы, освещение - от импульсных перенапряжений, которые могут повредить чувствительные компоненты. Применяется в жилых домах, офисах, торговых центрах и на объектах с малой мощностью потребления. Установленный после основного автомата, он работает как второй уровень защиты в системе координированной защиты (T1+T2).

Технические характеристики

• Тип защиты: T2 (вторичная, для внутренней установки)
• Номинальный ток импульса: 20 кА (8/20 мкс)
• Фазность: 1P (однополюсное исполнение)
• Рабочее напряжение: до 250 В переменного тока
• Максимальное рабочее напряжение (Uc): 275 В
• Способ монтажа: на DIN-рейку 35 мм
• Количество полюсов: один

Совместимость и монтаж

УЗИП T2 20кА 1P совместим со всеми стандартными распределительными щитами, где используется DIN-рейка. Монтируется последовательно с автоматическим выключателем - между входным автоматом и групповыми устройствами. Для работы требуется подключение фазного провода L и нулевого PEN/N через соответствующий зажим. Нейтраль не должна быть отключена. Подключение выполняется медными проводниками сечением 1–25 мм2. Клеммы рассчитаны на момент затяжки 0,5–0,7 Нм.

Безопасность и стандарты

Устройство соответствует требованиям IEC 61643-11 и ГОСТ Р 51992-2002. Обеспечивает класс защиты IP20 - предохраняет от доступа пальцев, но не герметично. Не предназначен для установки вне помещений или во влажных средах без дополнительной защиты корпуса.

Преимущества

• Высокая способность рассеивать энергию импульса - 20 кА обеспечивают защиту даже при близком ударе молнии.
• Компактный форм-фактор занимает всего один модуль на DIN-рейке.
• Индикация состояния: встроенный визуальный индикатор показывает работоспособность устройства (зелёный = норма, красный = замена нужна).
• Произведён компанией Legrand - известной европейской маркой с проверенной долговечностью компонентов.

Ограничения применения

• Не применяется в трёхфазных сетях без установки трёх однополюсных устройств.
• Не заменяет первичную защиту T1 - требует наличия УЗИП T1 перед собой при наличии внешнего молниеотвода.
• Не защищает от длительных перенапряжений (например, при обрыве нуля); для этого нужны стабилизаторы или реле контроля напряжения.
• Не рекомендовано использовать в условиях постоянной влажности, запылённости или температур ниже -25C без термокожуха.

Примеры использования

• Защита электроники в квартире: телевизор, Wi-Fi маршрутизатор, система «умный дом».
• Щитовая на этаже многоквартирного дома - защита всех групп розеток.
• Электрошкаф на производстве: управление насосами, датчиками, контроллерами PLC.
• Кофейня, магазин, автосервис - там, где есть дорогостоящая техника и риск попадания молнии в ЛЭП.

Практические советы

• Перед установкой обязательно отключите питание и проверьте отсутствие напряжения тестером.
• Обязательно используйте автоматический выключатель с номиналом не выше 63 А перед УЗИП - это обеспечит безопасную замену при выходе из строя.
• Проверяйте индикатор состояния каждые 6–12 месяцев; при изменении цвета на красный - замените устройство немедленно.
• При проектировании щита учтите, что УЗИП T2 20кА 1P (артикул 412220) требует свободного места рядом для вентиляции - не закрывайте его другими элементами.
• Если ваш объект находится в зоне частых гроз - рассмотрите возможность установки параллельно УЗИП T1 на вводе.
