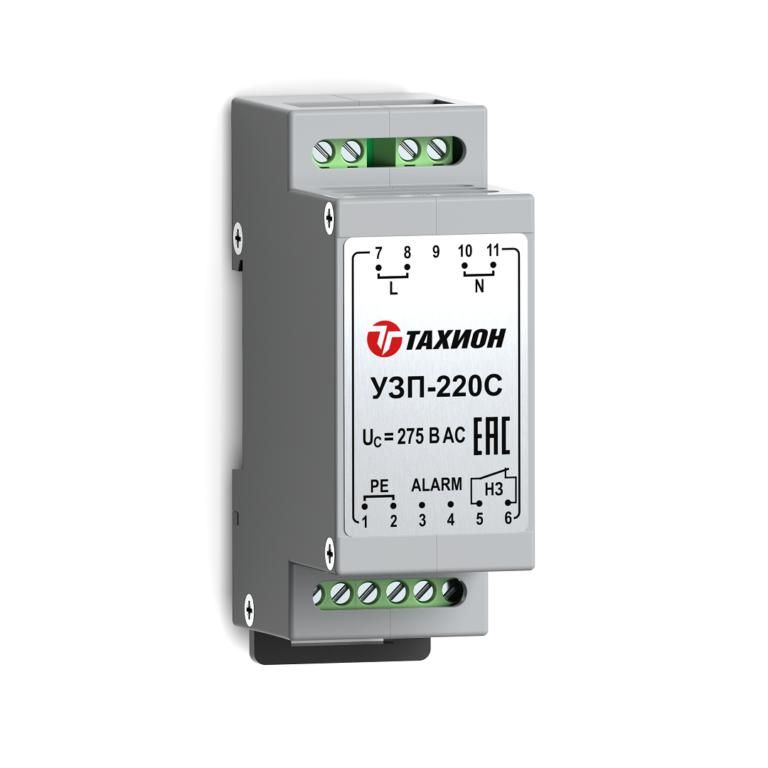

Устройство защиты питающих линий 230VAC, сигнализация отказа, -55° - +80°С, IP20, 89х58х35мм, на DIN-рейку (УЗИП, грозозащита) 20106 Тахион УЗП-220С

Устройство защиты электропитания УЗП-220С от бренда Тахион обеспечивает защиту чувствительного оборудования от импульсных перенапряжений и оповещает о пропадании сетевого напряжения. Подходит для установки в распределительных щитах объектов с повышенной требовательностью к надёжности питания.

Назначение и область применения

УЗП-220С защищает оборудование от повреждений, вызванных грозовыми и электростатическими импульсами, которые возникают в сети из-за ударов молнии, коммутационных процессов или статического разряда. Одновременно устройство контролирует наличие напряжения 230 В и выдаёт сигнал при его исчезновении - это позволяет оперативно реагировать на аварии в электроснабжении. Применяется в системах автоматизации, медицинском оборудовании, серверных помещениях, промышленных станках и других случаях, где потеря питания недопустима.

Технические характеристики

• Рабочее напряжение: 230 В переменного тока
• Класс защиты: III (по ГОСТ IEC 61643-11)
• Защита от: электромагнитных импульсов высокой энергии (грозовые и ЭСП-разряды)
• Функция сигнализации: индикация отсутствия напряжения на входе
• Стандарты соответствия: ГОСТ IEC 61643-11, ГОСТ Р 50571.4.44

Совместимость и монтаж

УЗП-220С устанавливается в распределительном щите на DIN-рейку шириной 35 мм. Подключение осуществляется через клеммы для фазного и нулевого провода. Для работы функции сигнализации требуется внешняя цепь управления - устройство не имеет встроенного звукового или светового оповещателя, но предоставляет сухой контакт для подключения к системе контроля или АСУ ТП. Монтаж допускается только после отключения питания.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61643-11 - нормам для устройств защиты от импульсных перенапряжений в низковольтных системах, и ГОСТ Р 50571.4.44 - правилам защиты от помех в электроустановках. Класс III означает, что УЗП-220С предназначен для установки на последнем этапе защиты - непосредственно перед защищаемым оборудованием. Это гарантирует эффективную фильтрацию остаточных импульсов, прошедших через первичные уровни защиты.

Преимущества

• Высокая степень защиты благодаря классу III - снижает риск выхода из строя дорогостоящего оборудования
• Интегрированная сигнализация отсутствия напряжения - позволяет своевременно диагностировать обрывы в сети
• Соответствие государственным стандартам - обеспечивает легальность применения в промышленных и коммерческих объектах
• Монтаж на DIN-рейку - совместим со стандартными щитами, не требует специальных креплений

Ограничения применения

• Не является устройством УЗО - не защищает от утечек тока и поражения электрическим током
• Не рассчитан на длительное воздействие сверхвысоких импульсов - при частых мощных скачках рекомендуется применять многоуровневую систему защиты
• Функция сигнализации требует внешней цепи; без подключения к контроллеру или реле сигнал не будет виден оператору
• Не применяется в сетях постоянного тока или напряжением выше/ниже 230 В

Примеры использования

• Щитовая автоматики на производстве - предохраняет PLC, датчики и сервоприводы от импульсов
• Аптеки и лаборатории - сохраняет работу холодильников и аналитических приборов при кратковременных отключениях
• Центры обработки данных - сигнализирует об отключении питания до срабатывания ИБП
• Жилищные дома с домашними серверами - защищает NAS и маршрутизаторы от грозовых выбросов

Практические советы

• Перед установкой проверьте соответствие напряжения в сети - УЗП-220С работает только при 230 В +-10%
• Подключайте устройство сразу после главного автомата, чтобы охватить всю нагрузку после него
• Для полноценной системы защиты используйте УЗП-220С в сочетании с устройствами класса II на вводе
• Обязательно подключите сухой контакт к системе мониторинга - иначе функция сигнализации окажется бесполезной
• Проверяйте состояние устройства ежегодно: хотя он не требует обслуживания, механические повреждения или старение компонентов возможны
