Устройство защиты от импульсных перенапряжений РИФ-Э-III 320/3 с (1+1) Стример 131102 c

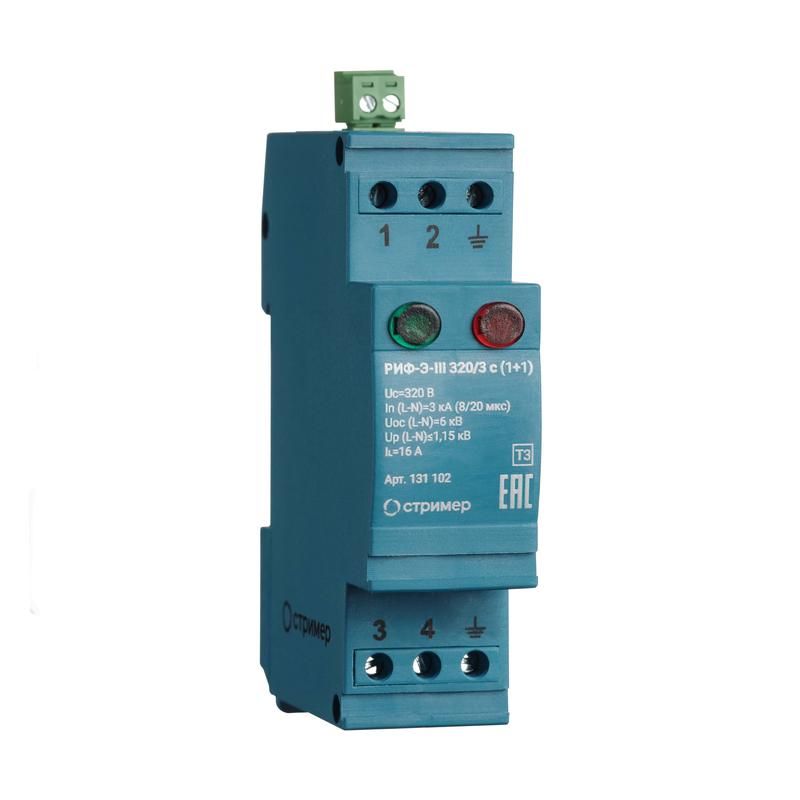

Устройство защиты от импульсных перенапряжений 320/3 с (1+1) модуль на DIN-рейку 230AC 5кА от бренда Стример (артикулы 131102, риф-э-iii 320/3 c (1+1)) предназначено для защиты чувствительного оборудования от кратковременных скачков напряжения в однофазных силовых цепях. Это устройство класса III, устанавливаемое непосредственно рядом с нагрузкой, дополняя защиту, обеспечиваемую УЗИП класса II.

Назначение и область применения

Устройство защиты от импульсных перенапряжений 320/3 с (1+1) модуль на DIN-рейку 230AC 5кА применяется для защиты электрооборудования от остаточных импульсных перенапряжений, которые остаются после прохождения через устройства класса II. Подходит для сетей переменного тока 50–60 Гц с напряжением до 320 В. Устанавливается в щитах управления, распределительных шкафах, на объектах с высокими требованиями к надёжности - например, на производстве, в системах автоматизации, медицинском оборудовании, серверных помещениях.

Технические характеристики

• Номинальное напряжение: 320 В
• Номинальный импульсный ток (I_n): 3 кА
• Защитное напряжение (U_p): 1150 В
• Напряжение комбинированной волны (L-N): 6 кВ
• Количество полюсов: 2 (L+N)
• Количество модулей DIN: 2
• Способ монтажа: на DIN-рейку 35 мм
• Степень защиты: IP20 (защита от прикосновения и крупных частиц, не герметичен)
• Рабочий диапазон температур: от –40 C до +80 C
• Максимальное сечение подключаемых проводов: 6 мм2
• Система заземления: TN-S
• Сигнализация состояния: да (контакты дистанционной сигнализации повреждения)
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений 320/3 с (1+1) модуль на DIN-рейку 230AC 5кА монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется двумя проводниками: фаза (L) и ноль (N). Каждый полюс рассчитан на максимальное сечение жилы 6 мм2. Обязательно соблюдать минимальную длину подводящих проводов - не более 0,5 м между УЗИП и защищаемым оборудованием. Установка возможна сразу после УЗО, так как устройство не создаёт ток утечки. Рекомендованная защита цепи - автоматический выключатель с номиналом 16 А, тип gL/gG.

Безопасность и стандарты

УЗИП соответствует ГОСТ IEC 61643-11:2013 и классу испытаний III. Соответствует требованиям СО-153-34.21.122 и ГОСТ Р МЭК 62305-1 для организации многоступенчатой системы молниезащиты. Произведён в соответствии с нормами безопасности для электротехнических изделий, предназначенных для эксплуатации в промышленных условиях.

Преимущества

• Дистанционная сигнализация повреждения позволяет оперативно определить отказ рабочего элемента без вскрытия корпуса.
• Высокая степень защиты от импульсов благодаря комбинированному типу (L+N) и низкому уровню защитного напряжения (1150 В).
• Широкий температурный диапазон (-40…+80 C) обеспечивает работу в холодных и жарких средах - например, на открытых площадках или в неотапливаемых щитовых.
• Совместимость с УЗО - возможность установки в одной цепи без ложных срабатываний.
• Компактный двухмодульный формат экономит место в распределительном щите.

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влаги или воздействия внешней среды - степень защиты IP20 требует установки внутри закрытого щита.
• Не заменяет УЗИП класса II; работает только как завершающий этап защиты в рамках трёхзонной системы молниезащиты.
• Не рассчитан на постоянные перегрузки или длительные выбросы напряжения - только на кратковременные импульсы.
• Не используется в цепях постоянного тока или напряжением выше 320 В.

Примеры использования

• Щит управления станком CNC - защита ЧПУ и датчиков от импульсов, передаваемых по сети от основного ввода.
• Автоматизация конвейера - защита контроллеров, сервоприводов и HMI-панелей.
• Серверная комната - защита сетевых устройств, UPS и коммутаторов от скачков напряжения после главного УЗИП.
• Промышленный освещение - защита светодиодных светильников с драйверами в цехах.

Практические советы

• Перед установкой проверьте соответствие номинала автомата (рекомендуется 16 А gL/gG) и сечения провода (не более 6 мм2).
• Подключайте провода плотно, без люфта - плохой контакт снижает эффективность защиты и вызывает нагрев.
• Убедитесь, что УЗИП установлен не далее чем в 15 метрах от защищаемого оборудования - увеличение длины проводов снижает уровень защиты.
• Обращайте внимание на индикатор состояния: если сигнал «повреждение» активировался - замените устройство даже если оно внешне целое.
• При использовании в многоквартирных домах или офисах - сочетайте с УЗИП класса II на входе и этим устройством на выходе к группе розеток или оборудования.
