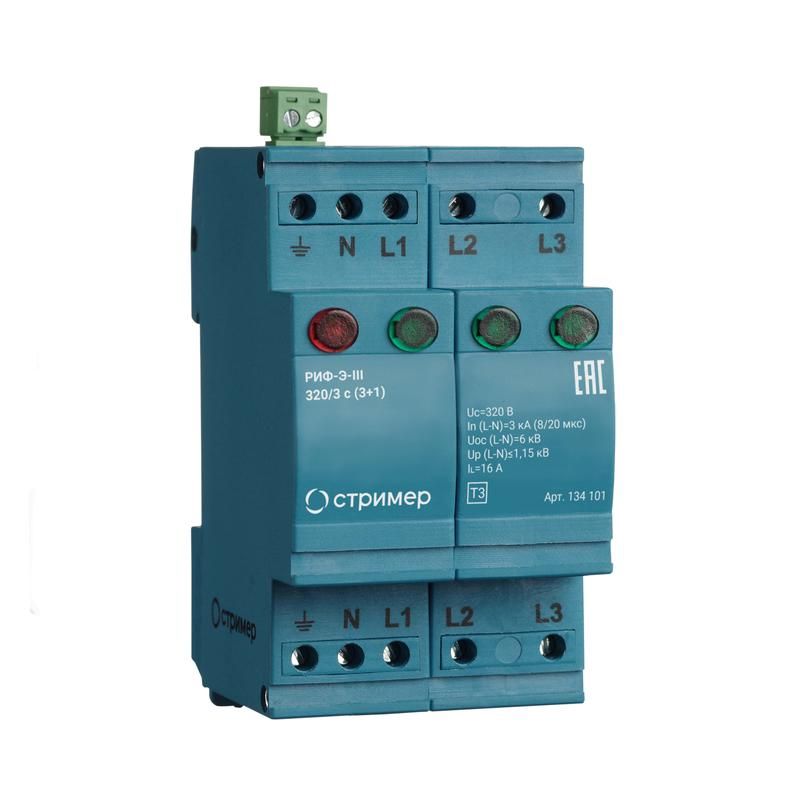

Устройство защиты от импульсных перенапряжений РИФ-Э-III 320/3 с (3+1) арт. 134 101 - 134101 Стример

Устройство защиты от импульсных перенапряжений 320/3 с (3+1) модуля на DIN-рейку 230AC 5кА от бренда Стример (артикул 134101) предназначено для защиты чувствительного оборудования от кратковременных скачков напряжения в однофазных силовых цепях. Это устройство класса III, устанавливаемое вблизи нагрузки, дополняет защиту, обеспечиваемую УЗИП класса II.

Назначение и область применения

Устройство защиты от импульсных перенапряжений 320/3 с (3+1) модуля на DIN-рейку 230AC 5кА применяется для защиты конечных потребителей - таких как автоматика, контроллеры, бытовые приборы, промышленные станки и системы управления - от остаточных импульсных перенапряжений, прошедших через устройства класса II. Установка осуществляется в пределах 2–3 зон молниезащиты, непосредственно перед защищаемым оборудованием. Подходит для сетей переменного тока 230 В, частотой 50 Гц. Может использоваться в жилых домах, офисах, производственных помещениях и объектах инфраструктуры.

Технические характеристики

• Номинальное напряжение: 320 В - позволяет работать в сетях с максимальным напряжением до 230 В AC, с запасом по безопасности.
• Защитное напряжение: 1150 В - максимальное напряжение, которое будет пропущено на выходе при ударе импульса; ниже этого значения оборудование остаётся защищённым.
• Номинальный импульсный ток: 3 кА - способность выдерживать одиночные импульсы тока длительностью 10/350 мкс, что соответствует требованиям класса III по ГОСТ IEC 61643-2013.
• Количество полюсов: 2 - защита фаза-нуль, без отдельного вывода на землю (не требует третьего провода).
• Способ монтажа: на DIN-рейку 35 мм - совместим со стандартными щитами, занимает 2 модуля.
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, не предназначен для открытой установки вне шкафа.
• Максимальное сечение проводника: 6 мм2 - подключаются медные провода до указанного сечения, в том числе многожильные.
• Рабочий температурный диапазон: от -40C до +80C - работает в условиях холодных складов, теплых помещений и на улице внутри закрытых шкафов.
• Сигнализация: оптическая - красный индикатор показывает отказ рабочего элемента, необходим замена.
• Дополнительно: наличие контактов дистанционной сигнализации - позволяют подключить внешнюю систему контроля состояния (например, SCADA или сигнализацию аварии).
• Гарантийный срок: 24 месяца - покрывает дефекты производства при правильной эксплуатации.

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений 320/3 с (3+1) модуля на DIN-рейку 230AC 5кА устанавливается на стандартную DIN-рейку 35 мм. Для подключения используются два входных и два выходных зажима: L и N. Клеммы рассчитаны на провода сечением до 6 мм2. Обязательно соблюдайте полярность: фаза и ноль должны быть правильно подключены. Дистанционные контакты (обычно 2-контактные) подключаются параллельно к цепям контроля или сигналу тревоги. Рекомендуется использовать предохранитель gL/gG номиналом 16 А перед УЗИП для защиты от сверхтоков. УЗИП можно устанавливать после УЗО - поскольку он не создаёт ток утечки, это не вызовет ложных срабатываний.

Безопасность и стандарты

Устройство защиты от импульсных перенапряжений 320/3 с (3+1) модуля на DIN-рейку 230AC 5кА соответствует ГОСТ IEC 61643-2013, класс испытаний III. Соответствует требованиям СО-153-34.21.122 и ГОСТ Р МЭК 62305-1 по организации многоступенчатой молниезащиты. Конструкция выполнена в соответствии с нормами электробезопасности для внутренней установки в электрошкафах.

Преимущества

• Высокая надёжность благодаря двухполюсной схеме защиты фаза-нуль без лишних проводов.
• Оптический индикатор и дистанционные контакты обеспечивают оперативное выявление отказа - снижаются риски скрытых повреждений.
• Широкий диапазон температур делает возможным применение в неотапливаемых помещениях и на производстве.
• Малая высота (2 модуля) экономит место в распределительном щите.
• Не влияет на работу УЗО - удобно для комплексной защиты.

Ограничения применения

• Не предназначен для установки в качестве первого уровня защиты - обязательно требуется УЗИП класса II выше по цепи.
• Не защищает от постоянного перенапряжения или длительных проседаний сети - только от импульсов.
• IP20 не допускает установку во влажных или пыльных местах без герметичного корпуса.
• Максимальный ток импульса 3 кА - недостаточен для зон с высокой грозовой активностью без дополнительной защиты класса I/II.
• Не используется в цепях постоянного тока или с напряжением выше 320 В.

Примеры использования

• Щитовая на этаже жилого дома - защита розеток, компьютеров, телевизоров.
• Производственный участок - защита ЧПУ-станков, PLC-контроллеров, датчиков.
• Системы видеонаблюдения - защита камер, регистраторов, серверов.
• Автоматические системы освещения и климат-контроля в административных зданиях.

Практические советы

• Устанавливайте УЗИП как можно ближе к защищаемому оборудованию - расстояние не должно превышать 15 метров, чтобы минимизировать индуктивные потери.
• Проверьте сечение проводов перед подключением - использование проводов больше 6 мм2 может привести к нагреву и выходу из строя.
• Обязательно проверяйте состояние индикатора при плановом обслуживании - если он стал красным, замените устройство даже при сохранении работы оборудования.
• Подключение дистанционных контактов - используйте слаботочные цепи (24 В DC) для передачи сигнала в систему мониторинга, чтобы избежать помех.
• При комплектации щита - располагайте УЗИП сразу после автомата 16 А и перед УЗО, если они установлены в одном ряду.
