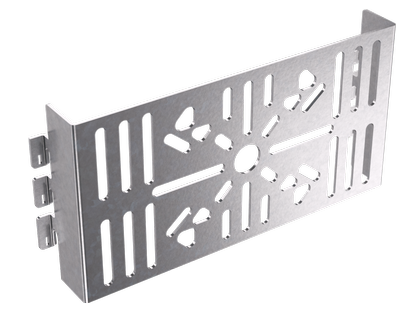

Плата монтажная увеличенная 230х120 перфорированная | FC37315 DKC ДКС

Плата монтажная увеличенная 230x120 перфорированная от DKC (ДКС), артикул fc37315, предназначена для надёжного крепления оборудования в распределительных и контрольных узлах. Её увеличенный формат и перфорация позволяют гибко размещать компоненты на одной поверхности, снижая необходимость в дополнительных кронштейнах.

Назначение и область применения

Плата монтажная увеличенная 230x120 перфорированная используется для фиксации ответвительных коробок, устройств видеонаблюдения, промышленных разъёмов, сигнальной аппаратуры и лотков высотой 50, 80 и 100 мм. Подходит для установки на стены в помещениях с повышенными требованиями к прочности и долговечности - например, в производственных цехах, серверных, телекоммуникационных шкафах и на объектах ЖКХ.

Технические характеристики

• Габариты: 230 × 120 мм
• Толщина материала: 2 мм
• Материал: сталь
• Покрытие: холодное цинкование - защищает от коррозии в условиях повышенной влажности
• Цвет: светло-серый
• Перфорация: да - равномерно расположенные отверстия для крепления метизами M5
• Тип крепления: винтовое
• Рекомендовано для использования с крепёжными элементами линейки “M5 Combitech” (например, CM100500 + CM080520)

Совместимость и монтаж

Плата совместима исключительно с крепёжными изделиями стандарта M5 Combitech. Для монтажа используются саморезы, болты или шпильки с резьбой М5. Отверстия в плате рассчитаны под эти метизы - другие размеры не обеспечат плотного соединения. Установка выполняется на вертикальную поверхность с помощью анкеров, дюбелей или сварки (при необходимости). Максимальная нагрузка зависит от выбранного крепёжа и типа стены - рекомендуется проверять допустимую нагрузку на каждый крепёжный элемент отдельно.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозийной стойкости для промышленного оборудования. Холодное цинкование обеспечивает соответствие классу защиты по GOST 9.306. Напряжение и ток через плату не проходят - она является исключительно механическим крепёжным элементом.

Преимущества

• Увеличенная площадь (230×120 мм) позволяет разместить больше оборудования на одном участке
• Перфорация упрощает адаптацию под любые типы креплений без дополнительной обработки
• Стальная конструкция с цинкованием выдерживает длительную эксплуатацию даже в сырых средах
• Совместимость с сериями Combitech обеспечивает унифицированную сборку с другими элементами системы
• Светло-серый цвет легко сочетается с большинством металлических корпусов и шкафов

Ограничения применения

• Не предназначен для крепления оборудования массой более 15–20 кг на один крепёж - требуется распределение нагрузки на несколько точек
• Не следует использовать в местах с постоянным воздействием открытого огня или температур выше +80 C
• Запрещено применять с крепёжом других размеров (M4, M6 и т.д.) - возможен риск деформации отверстий
• Не заменяет изоляционные или силовые элементы - работает только как опора
• Ширина лотка, который можно закрепить, не должна превышать 300 мм - иначе возникнет перегрузка на точки крепления

Примеры использования

• Крепление ответвительных коробок в цеховой автоматизации
• Фиксация IP-камер и модулей видеонаблюдения на стене
• Установка лотков для кабеля высотой 80 мм в серверной комнате
• Монтаж промышленных разъёмов и реле на пульте управления
• Обустройство распределительных щитов с множеством малогабаритных устройств

Практические советы

• При монтаже используйте только крепёжи из линейки M5 Combitech - они обеспечивают точное совпадение шага отверстий и усилия затяжки
• Если крепите лоток шириной 250–300 мм, распределите крепления по трём точкам, чтобы избежать прогиба
• Перед установкой проверьте, что отверстия в стене точно совпадают с положением платы - лучше предварительно наметить контур
• Плата не требует специального обслуживания, но при наличии видимых повреждений покрытия рекомендуется обработать кромки антикоррозийным составом
• Артикул fc37315 - единственный вариант этой модели в серии F5 Combitech; аналоги с другим размером или материалом не подходят для взаимозамены
