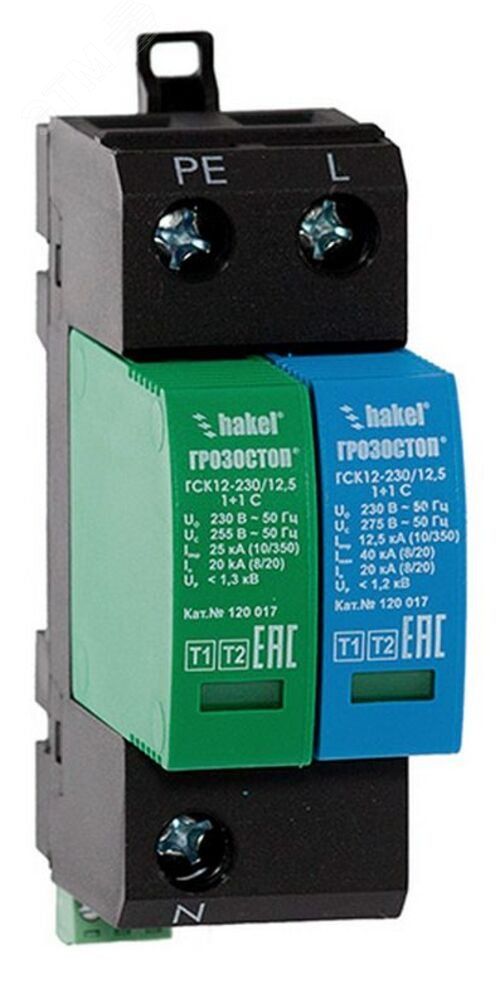

УЗИП ГРОЗОСТОП ГСК12-230/12,5 1+1 С, класс I+II , Iimp - 12,5 кА (10/350), Imax (8/20) 40 120 017 Hakel

Устройство защиты от импульсного перенапряжения (УЗИП) ГСК12-230/12,5 1+1 С от бренда Ключевой Компонент - двухполюсное устройство класса I+II, предназначенное для защиты электрооборудования от грозовых и коммутационных импульсов в сетях 230 В переменного и 300 В постоянного тока. УЗИП устанавливается на входе объекта и обеспечивает первую ступень защиты при кабельном или воздушном вводе питания.

Назначение и область применения

УЗИП ГСК12-230/12,5 1+1 С защищает электросеть от высоковольтных импульсов, возникающих при ударах молнии или аварийных режимах в ЛЭП. Применяется на границе между внешней (зоной 0A/B) и внутренней (зоной 1) зонами молниезащиты - то есть сразу после ввода в здание, до распределительных щитов. Подходит для объектов с системами заземления TN-S и TT: жилые дома, офисы, производственные помещения, АЗС, трансформаторные подстанции.

Технические характеристики

• Номинальное напряжение: 220 В (переменный ток), 300 В (постоянный ток)
• Класс защиты: I+II - совмещает функции защиты от прямых ударов молнии и вторичных импульсов
• Разрядный ток Iimp: 12,5 кА (10/350 мкс) - способно выдерживать энергию прямого удара молнии
• Максимальный разрядный ток Imax: 40 кА (8/20 мкс) - защищает от мощных скачков напряжения внутри сети
• Номинальный разрядный ток In: 20 кА (8/20 мкс) - гарантированная устойчивость к типовым импульсным нагрузкам
• Защитное напряжение: ≤1200 В - уровень напряжения, который проходит через устройство к оборудованию
• Количество полюсов: 2P (L+N / N+PE) - защищает пару проводников одновременно
• Способ монтажа: на DIN-рейку шириной 35 мм
• Количество модулей: 2
• Степень защиты: IP20 - не предназначено для установки на улице или во влажной среде

Совместимость и монтаж

УЗИП ГСК12-230/12,5 1+1 С монтируется на стандартную DIN-рейку в главном вводном щите перед автоматическими выключателями. Для работы требуется надёжное заземление - обязательна связь с шиной PE. Подключение выполняется медными проводниками сечением 6–25 мм2. Максимальная длина подводящих проводов - не более 0,5 м, чтобы минимизировать индуктивные потери. Установка возможна только в закрытом щите с уровнем защиты не ниже IP54.

Безопасность и стандарты

Устройство соответствует требованиям:

• ГОСТ IEC 61643-11-2013 - основной стандарт для УЗИП
• ГОСТ Р 50571-4-44-2011 - защита от импульсных перенапряжений в низковольтных системах
• ГОСТ Р 50571.5.53-2013 - выбор и установка аппаратов защиты
• СО–153-34.21.122-2003 - правила устройства молниезащиты

Произведён в соответствии с требованиями безопасности EN 61643 и имеет сертификат соответствия.

Преимущества

• Комбинированный класс I+II заменяет два отдельных устройства - снижает стоимость и занимаемый объем в щите
• Высокая энергоёмкость (Iimp=12,5 кА) позволяет работать даже при прямом попадании молнии
• Фиксация на DIN-рейке ускоряет монтаж и исключает необходимость сверления
• Чёткая схема подключения L-N и N-PE - удобно для систем TN-S и TT
• Индикация состояния (обычно цветовая) - позволяет контролировать исправность без тестера

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не работает без заземления - при отсутствии PE-шины защита теряется
• Не защищает от длительных перенапряжений - требует установки дополнительных устройств (например, реле контроля напряжения)
• Не рассчитан на работу при напряжении выше 300 В постоянного тока - риск пробоя
• Не следует использовать в сетях IT - система не предусматривает изолированную нейтраль

Примеры использования

• Главный ввод в частный дом с воздушной линией электропередачи
• Щит на входе в производственный корпус с кабельным питанием от трансформаторной подстанции
• Объект с антенной или молниеотводом - где вероятность прямого удара молнии повышена
• Автомобильные заправочные станции - чувствительное оборудование требует многоступенчатой защиты
• Жилые комплексы с коллективным вводом - УЗИП устанавливают в этажных щитах перед групповыми автоматами

Практические советы

• Выбирайте УЗИП ГСК12-230/12,5 1+1 С именно для первой ступени защиты - дальше используйте УЗИП класса II (например, с меньшим Iimp, но более низким Up)
• Перед установкой проверьте целостность заземляющего контура - слабое заземление сделает устройство бесполезным
• Подбирайте автоматический выключатель на входе с номиналом не менее 63 А - он должен выдерживать ток срабатывания УЗИП
• Проверяйте индикатор состояния каждые 6 месяцев - при изменении цвета (часто красный) устройство требует замены
• Не экономьте на сечении проводов - минимальное сечение 10 мм2 для фазы и нуля, 16 мм2 для PE
• При использовании в условиях повышенной влажности (цеха, подвалы) устанавливайте УЗИП в герметичный бокс с IP54+
