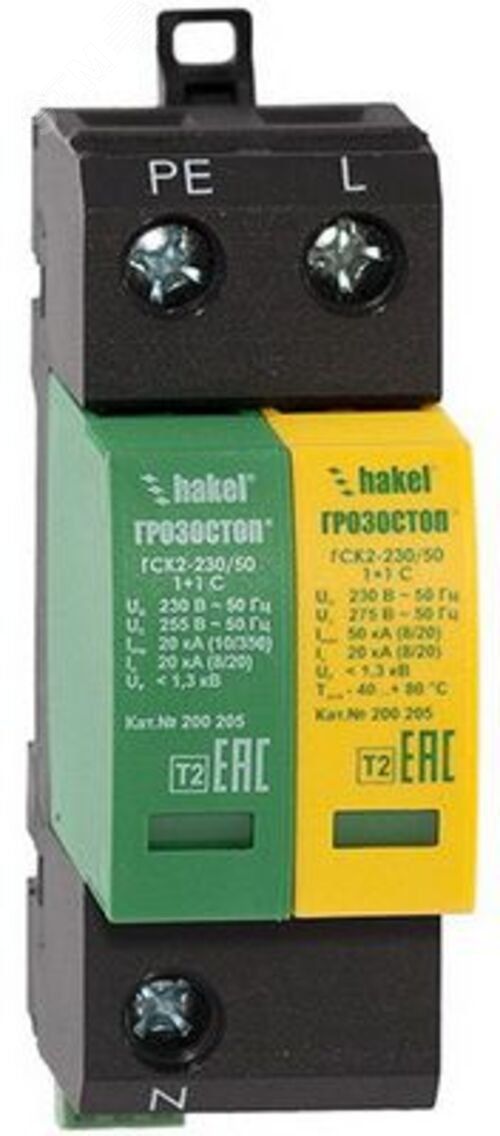

УЗИП ГРОЗОСТОП ГСК2-230/50 1+1 С, класс II, In - 20 кА (8/20), Imax (8/20) 50 200 205 Hakel

Устройство защиты от импульсных перенапряжений ГСК2-230/50 1+1 С от бренда Ключевой Компонент предназначено для защиты электронного и электромеханического оборудования от скачков напряжения, возникающих из-за молний или аварийных режимов в сети. Артикул 200205 применяется в распределительных щитах как вторая ступень защиты.

Назначение и область применения

Устройство защиты от импульсных перенапряжений ГСК2-230/50 1+1 С защищает оборудование от кратковременных импульсных перенапряжений, возникающих при ударах молнии в системы молниезащиты, ЛЭП или внутри объекта. Также оно снижает риск повреждения устройств из-за коммутационных помех - например, при включении мощных двигателей, трансформаторов или при коротком замыкании в сети.

Применяется в распределительных щитах жилых, административных и промышленных зданий, где есть система молниезащиты первого уровня. Подходит для установки на входе в этажный или групповой щит после основного УЗИП класса I.

Технические характеристики

• Рабочее напряжение: 220 В переменного тока
• Номинальное напряжение: 300 В - допустимый уровень постоянной работы без срабатывания
• Номинальный разрядный ток (In): 20 кА (по форме волны 8/20 мкс)
• Максимальный разрядный ток (Imax): 50 кА (по форме волны 8/20 мкс)
• Уровень ограничения напряжения (Up): 1350 В - максимальное напряжение, которое пройдет через устройство при срабатывании
• Количество полюсов: 2P (защита фаза–нуль)
• Способ монтажа: на DIN-рейку шириной 35 мм
• Количество модулей: 2 (занимает 2 стандартных модуля на рейке)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Класс защиты: II - согласно ГОСТ IEC 61643-11

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений ГСК2-230/50 1+1 С совместимо со всеми типами DIN-реек, используемых в распределительных щитах. Для монтажа требуется свободная площадь в два модуля. Подключение выполняется к фазному и нулевому проводникам через автоматические выключатели или предохранители, установленные перед УЗИП. Обязательно соблюдать минимальную длину подводящих проводов - не более 0,5 метра, чтобы минимизировать индуктивные потери.

Не требует внешнего питания. После срабатывания сигнал о выходе из строя не предусмотрен - необходимо периодически проверять состояние устройства визуально или с помощью тестера.

Безопасность и стандарты

Устройство защиты от импульсных перенапряжений ГСК2-230/50 1+1 С соответствует требованиям:

• ГОСТ IEC 61643-11 - для устройств класса II
• ГОСТ Р МЭК 62305-1 - рекомендации по молниезащите зданий
• СО-153-34.21.122 - правила проектирования молниезащиты

Произведено в соответствии с международными нормами безопасности для низковольтных систем до 1000 В.

Преимущества

• Высокая энергоёмкость: способно поглощать импульсы до 50 кА, что обеспечивает надёжную работу даже при сильных грозах
• Низкий уровень ограничения напряжения (1350 В) - меньше риска повреждения чувствительной электроники
• Компактный двухмодульный корпус - легко помещается в стандартные щиты
• Подтверждённая сертификация по российским и международным стандартам

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 исключает использование на улице или в сырых помещениях
• Не заменяет первичную защиту (класс I); должен использоваться как вторая ступень после УЗИП класса I
• Не имеет индикатора состояния - невозможно определить работоспособность без диагностики
• Не рассчитан на длительное воздействие повышенного напряжения - при постоянном превышении 300 В возможен выход из строя

Примеры использования

• Щит освещения в офисном здании - защита компьютеров, серверов, светильников с LED-драйверами
• Распределительный щит цеха - защита ЧПУ-станков, приводов, контроллеров
• Жилой дом - установка в этажном щите после главного УЗИП на вводе
• Объекты с внешней молниезащитой: школы, больницы, складские комплексы

Практические советы

• Выбирайте место установки рядом с оборудованием, которое нужно защитить - чем короче провода, тем эффективнее работа УЗИП
• Перед установкой убедитесь, что номинальный ток автомата перед УЗИП не ниже 25 А - иначе он может не успеть сработать при перегрузке
• Проверяйте целостность контактов и плотность затяжки винтов каждые 1–2 года, особенно в условиях вибраций
• При наличии нескольких УЗИП в одной цепи - следите, чтобы они были правильно координированы по времени срабатывания
• Замена необходима после крупного импульса или при появлении запаха горелого - даже если внешне всё выглядит нормально
