УЗИП ГРОЗОСТОП ГСД3-230/TNS, класс III, In - 7,5 кА (8/20), Imax (8/20) 15 кА, Up(L/N) < 1,1 кВ 300 004 Hakel

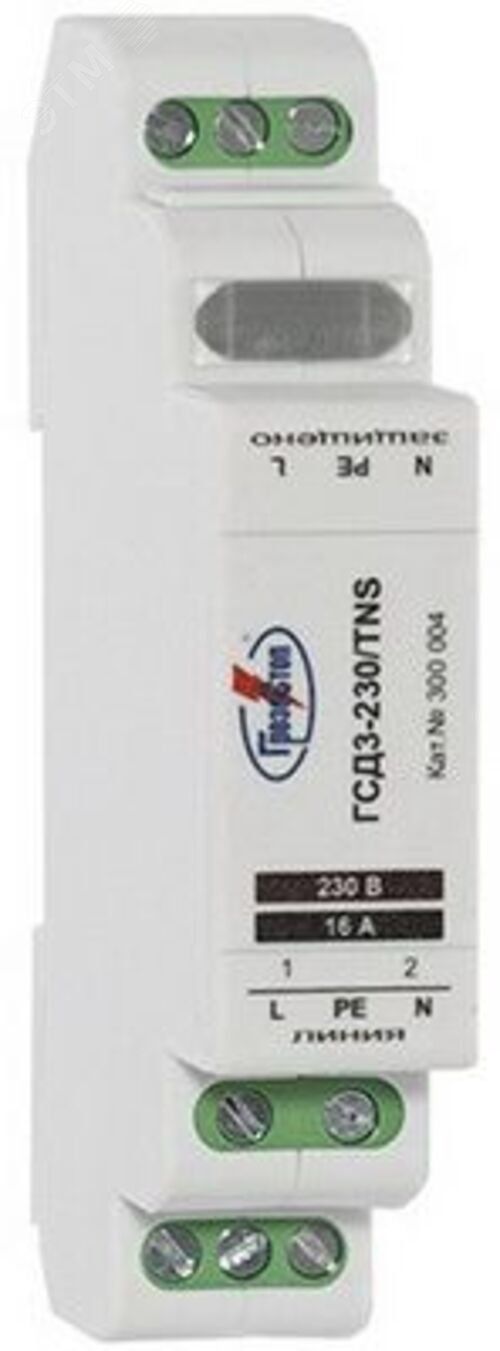

Устройство защиты от импульсного перенапряжения ГСД3-230/TNS от бренда Ключевой Компонент (арт. 300004) предназначено для защиты электрооборудования от кратковременных скачков напряжения, вызванных молниями или коммутационными процессами. Установка осуществляется на DIN-рейку и обеспечивает надёжную работу в сетях с заземлением TN-S и TT.

Назначение и область применения

Устройство защиты от импульсного перенапряжения ГСД3-230/TNS используется для защиты электрических цепей на границе между второй и третьей зонами молниезащиты - то есть после основной защиты на входе в здание, перед чувствительным оборудованием. Применяется в объектах с кабельным или воздушным вводом питания: жилых домах, офисах, производственных помещениях, АТС, серверных, системах автоматизации.

Работает в сетях переменного тока 220 В с системой заземления TN-S или TT. Защищает оборудование от импульсных перенапряжений, возникающих при ударах молнии или включении мощных нагрузок.

Технические характеристики

• Номинальное напряжение: 300 В - допустимый рабочий уровень для сети 220 В;
• Номинальный разрядный ток In: 10 кА - способно выдерживать типовые импульсы до этого значения;
• Максимальный ток Imax: 15 кА (8/20 мкс) - предельная величина одиночного импульса, который устройство не повредит;
• Напряжение защиты Up(L/N): ≤ 1100 В - максимальное напряжение, которое попадёт на защищаемую цепь при срабатывании; в реальности часто ниже указанного порога;
• Класс испытаний: III - вторичная защита, устанавливается ближе к потребителю;
• Способ монтажа: на DIN-рейку шириной 35 мм;
• Количество модулей: 1 - занимает один стандартный модуль на рейке;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги - требует установки внутри щита;
• Количество полюсов: 0 - не имеет физических контактов, работает как параллельный элемент между L и N;
• Напряжение сети: 220 В - совместимо с бытовыми и промышленными однофазными сетями.

Совместимость и монтаж

Устройство защиты от импульсного перенапряжения ГСД3-230/TNS монтируется на DIN-рейку в распределительном щите. Подключение выполняется последовательно с защищаемой линией: провода L и N подсоединяются к клеммам устройства. Никаких внешних проводов для управления или сигнализации не требуется.

Необходимо соблюдать минимальное расстояние до других аппаратов - рекомендуется избегать плотной компоновки с тепловыми реле или автоматическими выключателями, чтобы не влиять на температурный режим работы.

Подключение следует выполнять с использованием медных проводников сечением 0,5–16 мм2. Обязательно проверить надёжность затяжки клемм - слабый контакт снижает эффективность защиты.

Безопасность и стандарты

Устройство защиты от импульсного перенапряжения ГСД3-230/TNS соответствует требованиям:

• ГОСТ IEC 61643-11-2013 - основной стандарт для УЗИП;
• ГОСТ Р 50571-4-44-2011 - защита от импульсных перенапряжений в низковольтных установках;
• ГОСТ Р 50571.5.53-2013 - выбор и установка защитных устройств;
• СО–153-34.21.122-2003 - инструкция по устройству молниезащиты.

Соответствие этим нормам гарантирует соответствие уровню безопасности, установленному для вторичной защиты в зонах с высоким риском импульсных помех.

Преимущества

• Высокая устойчивость к импульсам - способно выдерживать ток до 15 кА без выхода из строя;
• Низкий уровень напряжения защиты - менее 1,1 кВ позволяет сохранить чувствительную электронику;
• Компактный формат - всего 1 модуль, легко встраивается в существующие щиты;
• Комбинированный тип - защищает как L-N, так и возможные переходные процессы между фазой и землёй;
• Надёжная работа в условиях колебаний напряжения - рассчитано на длительную эксплуатацию в сетях с напряжением до 300 В.

Ограничения применения

• Не предназначен для первичной защиты - не заменяет УЗИП класса I или II на вводе в здание;
• Не защищает от прямого удара молнии - только от вторичных импульсов, распространяющихся по проводам;
• IP20 - нельзя использовать вне закрытых щитов, даже в сыром помещении;
• Не имеет индикации состояния - невозможно определить работоспособность визуально без тестера;
• Не рассчитан на постоянное напряжение выше 300 В - запрещена установка в трёхфазных сетях без правильного подключения каждого полюса отдельно.

Примеры использования

• Щит освещения в многоквартирном доме - защита LED-светильников и датчиков движения;
• Электронный шкаф управления насосной станцией - предохранение контроллеров от выбросов;
• Автоматизация производства - защита PLC, датчиков, сервоприводов;
• Системы видеонаблюдения - предотвращение выхода из строя камер и регистраторов;
• IT-серверные комнаты - дополнительный уровень защиты для оборудования после основного УЗИП.

Практические советы

• Обязательно устанавливайте ГСД3-230/TNS после главного автомата и УЗО - иначе при срабатывании будет потеря питания всей цепи;
• Проверьте, что ввод в щит выполнен с учётом системы заземления TN-S - без качественного PE-проводника защита неэффективна;
• При наличии нескольких чувствительных устройств - используйте несколько УЗИП по принципу “зона за зоной”;
• Периодически проверяйте целостность цепи через мультиметр - если внутренний элемент пробит, он может стать коротким замыканием;
• Заменяйте устройство после крупного импульса или каждые 5–7 лет - срок службы ограничен износом варистора.
