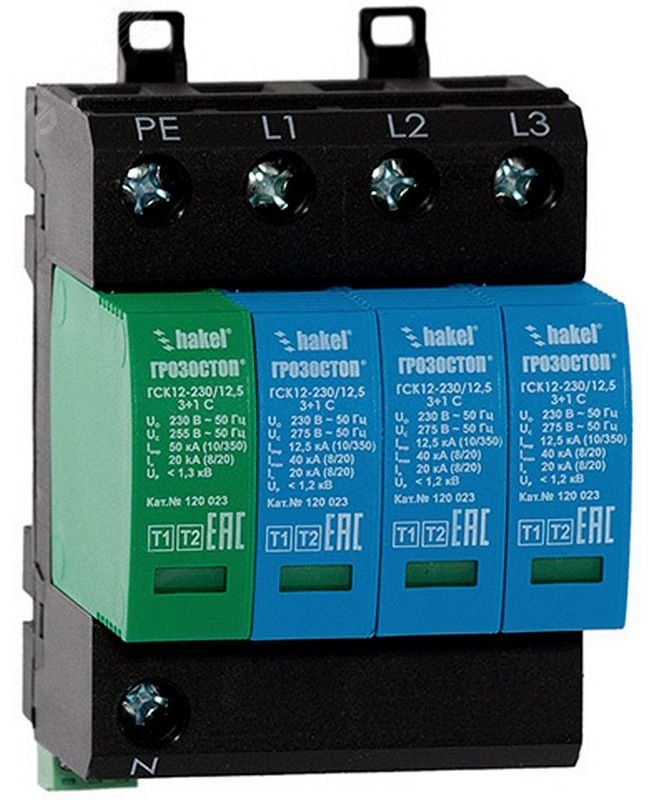

УЗИП ГРОЗОСТОП ГСК12-230/12,5 3+1 С, класс I+II , Iimp - 12,5 кА (10/350), Imax (8/20) 40 120 023 Hakel

Устройство защиты от импульсного перенапряжения ГСК12-230/12,5 3+1 С от бренда Ключевой Компонент - это четырёхполюсное устройство класса I+II, предназначенное для защиты электрооборудования от грозовых и коммутационных импульсов в сетях 230 В. Артикулы 120 023 и 120023 подходят для установки на входе объекта, где требуется двухступенчатая защита - первичная (класс I) и вторичная (класс II) - одновременно.

Назначение и область применения

Устройство защиты от импульсного перенапряжения ГСК12-230/12,5 3+1 С устанавливается на границе между зоной молниезащиты 0A (воздушная линия или кабель до ввода) и зоной 1B (внутренняя проводка объекта). Его задача - поглощать высоковольтные импульсы от ударов молнии и крупных коммутаций, предотвращая повреждение чувствительной техники внутри здания.

Подходит для:

• Жилых домов, многоэтажек с кабельным или воздушным вводом;
• Производственных объектов, складов, торговых центров;
• Объектов с системами заземления TN-S и TT;
• Любых мест, где есть риск попадания грозового импульса через ЛЭП или кабельную линию.

Технические характеристики

• Тип устройства: УЗИП класса I+II - сочетает защиту от прямых ударов молнии (I) и последующих скачков напряжения (II);
• Число полюсов: 4P (три фазы + нуль, все защищены; PE подключается отдельно);
• Рабочее напряжение: 230 В переменного тока (номинальное - 300 В);
• Импульсный ток (10/350): 12,5 кА - способно выдерживать энергию прямого удара молнии;
• Максимальный ток (8/20): 40 кА - обеспечивает защиту от мощных переходных процессов после первого импульса;
• Номинальный разрядный ток In: 20 кА - гарантируемый уровень защиты при типовых импульсах;
• Защитное напряжение: ≤1200 В - напряжение, которое остаётся на выходе после срабатывания, безопасно для большинства оборудования;
• Способ монтажа: на DIN-рейку шириной 35 мм;
• Количество модулей: 4 (занимает 4 стандартных места на рейке);
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги - требует установки в закрытом щите.

Совместимость и монтаж

Устройство защиты от импульсного перенапряжения ГСК12-230/12,5 3+1 С совместимо с любыми распределительными щитами, оснащёнными DIN-рейкой. Монтаж выполняется вводным автоматом перед основной группой УЗО и автоматических выключателей. Подключение: L1, L2, L3, N - к соответствующим клеммам, PE - к шине заземления. Обязательно использовать медные провода сечением не менее 10 мм2 для входа и выхода. Нулевой проводник должен быть надёжно связан с заземляющей шиной.

Не допускается установка без внешнего защитного автомата (например, 40 А, C-характеристика) на входе - он необходим для отключения УЗИП при аварийном перегреве.

Безопасность и стандарты

Устройство ГСК12-230/12,5 3+1 С соответствует требованиям:

• ГОСТ Р 50571.19-2000 (МЭК 60364-4-443-95) - защита от перенапряжений;
• ГОСТ Р 50571.26-2002 (МЭК 60364-5-5343-97) - координация изоляции;
• ГОСТ Р 51992-2011 (МЭК 61643-1) - спецификации УЗИП класса I+II;
• СО–153-34.21.122-2003 - правила устройства молниезащиты.

Соответствие этим нормам позволяет применять устройство в проектах, проходящих государственную экспертизу.

Преимущества

• Комбинированный класс I+II - заменяет два отдельных устройства, экономит место в щите;
• Высокая импульсная стойкость (12,5 кА по 10/350) - надёжно работает даже при прямом попадании молнии;
• Низкий уровень защитного напряжения (≤1200 В) - снижает нагрузку на оборудование;
• Фиксация на DIN-рейке - быстрый и стандартизованный монтаж;
• Простой контроль состояния - наличие индикатора сработки (обычно цветной флажок).

Ограничения применения

• Не предназначено для работы в условиях повышенной влажности или открытого воздуха - требует установки в закрытом щите с IP54 и выше;
• Не защищает от постоянного перенапряжения (например, при обрыве нуля) - нужна дополнительная защита;
• Не подходит для сетей 380 В - рабочее напряжение 230 В, хотя используется в трёхфазных системах 400 В (между фазой и нулём);
• Не заменяет внутреннюю защиту (например, УЗИП класса III на розетках) - является первой ступенью, а не единственной.

Примеры использования

• На вводе в жилой дом с воздушной линией электропередачи - первый этап защиты перед этажным щитком;
• В производственном корпусе с подземным кабельным вводом - предотвращает пробой преобразователей частоты и контроллеров;
• В офисном центре с несколькими серверными - защищает IT-инфраструктуру от импульсов, распространяющихся по сети;
• На даче с длинной воздушной линией - снижает вероятность выхода из строя холодильника, телевизора, зарядных устройств.

Практические советы

• Перед установкой проверьте систему заземления - без качественного PE защита будет неэффективна;
• Выбирайте автомат на входе с током отсечки 40 А, C-характеристика - чтобы не было ложных срабатываний;
• Проверяйте индикатор сработки ежегодно - если он изменён, устройство необходимо заменить;
• Не устанавливайте рядом с источниками тепла - температурный режим должен быть в пределах –25…+40 C;
• При использовании в системе TT обязательно используйте УЗО на 30 мА - это обязательное условие безопасности.
