Автоматический выключатель TD160N (50kA) FTU 100A 3P3T | 102006300 Lsis

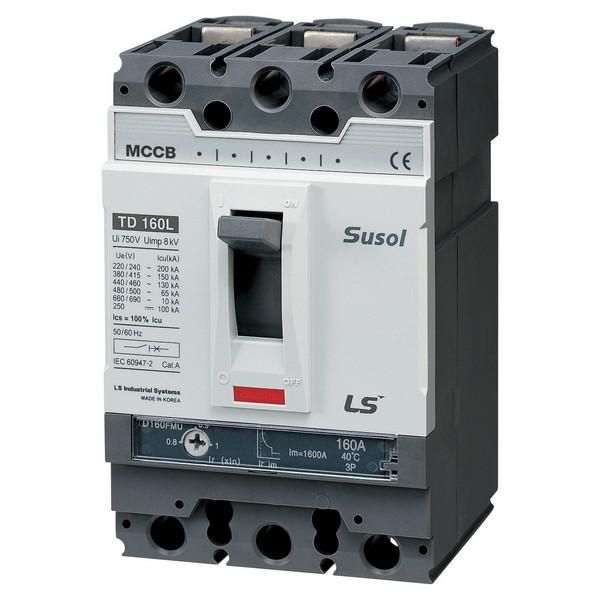

Автоматический выключатель TD160N FTU от LS Electric - трёхполюсный силовой аппарат в литом корпусе с номинальным током 100 А и отключающей способностью 50 кА. Предназначен для защиты распределительных сетей от перегрузок и коротких замыканий, обеспечивает надёжное отключение при ручном управлении. Артикулы 0102006300 и 102006300 соответствуют одному изделию.

Назначение и область применения

Выключатель автоматический TD160N FTU используется для защиты электрических цепей в распределительных щитах и подстанциях. Применяется в системах с переменным током до 690 В и частотой 50 Гц, а также совместим с постоянным током. Подходит для нечастых операций включения и отключения нагрузки - например, при обслуживании оборудования, ремонте или аварийном отключении. Не предназначен для частого коммутирования, как контакторы.

Технические характеристики

• Номинальный ток: 100 А - максимальный длительно допустимый ток без срабатывания расцепителей
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 50 кА - способен безопасно прервать ток короткого замыкания до этого значения
• Напряжение: 690 В - максимальное рабочее напряжение в AC и DC
• Тип расцепителя: термомагнитный, нерегулируемый - тепловой реагирует на перегрузку, магнитный - на КЗ с уставкой 10×I_n
• Категория применения: A - для защиты кабелей и проводов, не рассчитан на защиту двигателей
• Род тока: AC/DC - работает как в переменном, так и в постоянном токе
• Степень защиты: IP30 - защита от твёрдых предметов >2,5 мм, но не от воды; требует установки в закрытые шкафы
• Диапазон температур: от -40 C до +40 C - подходит для холодных помещений, но не для открытых площадок
• Указатель расцепления: есть - визуально показывает причину отключения (перегрузка или КЗ)
• Способ монтажа: монтажная плата - крепится болтами к плате или DIN-рейке через адаптер (не встраивается напрямую)
• Исполнение: стационарное - не предусматривает возможность извлечения под нагрузкой

Совместимость и монтаж

Выключатель TD160N FTU монтируется на монтажную плиту с помощью четырёх крепёжных отверстий. Для установки на DIN-рейку требуется специальный переходной кронштейн, который не входит в комплект. Посадочные размеры соответствуют стандарту IEC 60947-2. Убедитесь, что зазор между устройством и соседними элементами позволяет свободно открывать крышку для проверки. Максимальный момент затяжки крепёжных болтов - 2,5 Нм.

Безопасность и стандарты

Выключатель автоматический TD160N FTU соответствует требованиям IEC 60947-2 и EN 60947-2. Сертифицирован для работы в промышленных условиях. Отключающая способность 50 кА подтверждена испытаниями на короткое замыкание. Изделие прошло тестирование на механическую прочность и термическую устойчивость при многократных срабатываниях.

Преимущества

• Надёжное срабатывание при КЗ благодаря жёстко заданной уставке 10In - исключает ложные срабатывания
• Визуальный индикатор расцепления снижает время диагностики отказа
• Литой корпус повышает ударопрочность и герметичность внутренних механизмов
• Поддержка AC/DC делает его универсальным для сложных систем с выпрямителями
• Широкий температурный диапазон позволяет использовать в неотапливаемых помещениях

Ограничения применения

• Не применяется для защиты электродвигателей - категория A не предусматривает защиту от запуска и заклинивания
• IP30 не защищает от влаги - нельзя устанавливать во влажных средах без дополнительной оболочки
• Нельзя отключать под нагрузкой путём вытягивания - конструкция стационарная, не имеет механизма выдвижения
• Не регулируемый расцепитель - невозможно изменить порог срабатывания магнитного элемента
• Требуется внешний кронштейн для монтажа на DIN-рейку - в комплекте отсутствует

Примеры использования

• Главный входной автомат в распределительном щите промышленного цеха
• Защита силового кабеля питания конвейерной линии
• Отключение секций в системе UPS с батарейными массивами (при использовании DC)
• Щит управления насосной станцией в зимнем режиме (при соблюдении температурного диапазона)

Практические советы

• При выборе места установки учтите, что выключатель TD160N FTU требует доступа для осмотра индикатора расцепления - не монтируйте его в труднодоступных местах
• Для монтажа на DIN-рейку используйте официальные кронштейны LS Electric - несовместимые адаптеры могут нарушить контакт
• Проверьте соответствие сечения кабеля и номинала автомата - 100 А требует минимум 25–35 мм2 медного провода
• После срабатывания обязательно определите причину: индикатор покажет тип отказа, но не устраняет саму проблему
• Не используйте в средах с высокой запылённостью - IP30 не предохраняет от попадания пыли внутрь устройства
