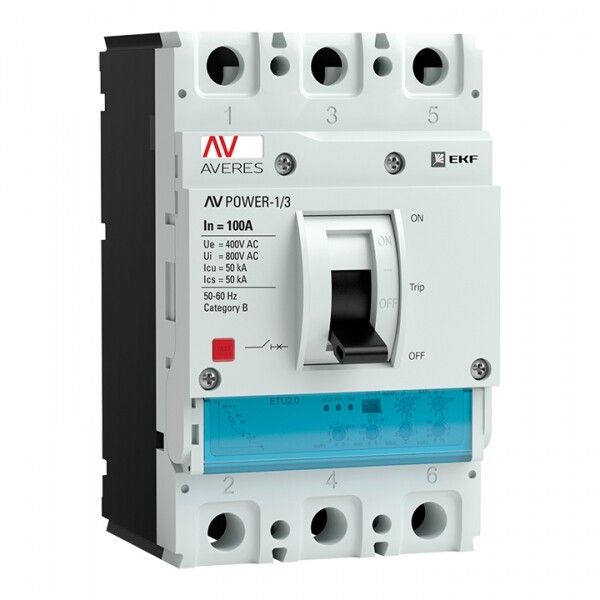

Автоматический выключатель AV POWER-1/3 100А 50kA ETU2.0 | mccb-13-100-2.0-av EKF

Автоматический выключатель AV POWER-1/3 100А 50кА ETU2.0 от EKF предназначен для защиты промышленных электросетей и электродвигателей от перегрузок и коротких замыканий. Этот трёхполюсный аппарат с электронным расцепителем обеспечивает точную и надёжную защиту при номинальном токе 100 А и напряжении 400 В. Артикул mccb-13-100-2.0-av соответствует серии AV-POWER, совместимой с другими компонентами этой линейки.

Назначение и область применения

Автоматический выключатель AV POWER-1/3 100А 50кА ETU2.0 используется для защиты распределительных сетей и электродвигателей в условиях промышленного производства. Он применяется там, где требуется надёжная защита от сверхтоков - например, на участках с частыми пусками двигателей, на конвейерах, насосных станциях, в системах вентиляции и других устройствах с высокими импульсными нагрузками. Также подходит для использования в щитах распределения энергии с номинальным напряжением до 400 В переменного тока частотой 50 Гц.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В AC
• Номинальная отключающая способность: 50 кА - способен безопасно отключать самые мощные КЗ в промышленных сетях
• Количество полюсов: 3
• Тип расцепителя: Электронный ETU2.0 - обеспечивает гибкую настройку порогов срабатывания
• Диапазон регулировки тока короткого замыкания: 200–1400 А - можно адаптировать под конкретную нагрузку
• Степень защиты: IP30 - защищён от доступа к опасным частям и крупной пыли, но не герметичен
• Максимальное сечение кабеля: 70 мм2 - поддерживает мощные медные проводники
• Тип подключения: Болтовое - требует фиксации болтами, не предусматривает шины DIN
• Способ монтажа: Монтажная плата - устанавливается на жёсткую поверхность, не на DIN-рейку
• Индикация расцепления: Да - видимый сигнал при аварийном отключении
• Привод: Ручной рычаг + моторный привод - допускает удалённое управление
• Климатическое исполнение: УХЛ3.1 - работает при температуре от −25C до +40C и повышенной влажности
• Гарантия: 120 месяцев (10 лет)
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель AV POWER-1/3 100А 50кА ETU2.0 устанавливается исключительно на монтажную плату - не совместим с DIN-рейками. Подключение силовых проводов осуществляется через болты, что требует качественной затяжки и контроля момента. Для работы с моторным приводом необходимо подвести управляющее напряжение (не указано в спецификации - уточните у производителя). Расцепители серии AV-POWER унифицированы: если потребуется замена ETU2.0 на другой тип (например, ETU4.0), он поменяется без изменения основания. Однако в данном экземпляре вспомогательных контактов нет - они не предусмотрены конструкцией и не могут быть установлены дополнительно.

Безопасность и стандарты

Автоматический выключатель AV POWER-1/3 100А 50кА ETU2.0 соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р 50030.2-2010. Это гарантирует соответствие требованиям безопасности при работе в промышленных условиях. Наличие указателя расцепления позволяет быстро определить причину отключения. Защита IP30 предотвращает случайный контакт с токоведущими частями, но не защищает от брызг воды или пыли - не используйте в сырых или запылённых средах без дополнительной защиты корпуса.

Преимущества

• Электронный расцепитель ETU2.0 даёт точную настройку токов срабатывания - снижает риск ложных отключений
• Высокая отключающая способность (50 кА) - подходит для мощных промышленных объектов с большими токами КЗ
• Поддержка моторного привода - позволяет дистанционно открывать/закрывать аппарат
• Универсальный форм-фактор расцепителей - возможна последующая модернизация защиты без замены всего аппарата
• Длительная гарантия - 10 лет, что выше среднего для аналогичных изделий

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует монтажа на плату или панель
• Степень защиты IP30 - нельзя использовать во влажных помещениях, на улице или в местах с высокой запылённостью без внешней защиты
• Отсутствие вспомогательных контактов - невозможно подключить сигнализацию или блокировки без внешних решений
• Требует ручной затяжки болтов - неквалифицированный монтаж может вызвать нагрев и отказ
• Не рекомендован для частых операций включения/выключения - предназначен для редких коммутаций, не для постоянного переключения

Примеры использования

• Защита главного входа в промышленный цех с несколькими двигателями мощностью до 75 кВт
• Щит распределения энергии на заводе с высокими токами короткого замыкания
• Контур питания конвейерной линии с частыми пусками
• Распределительный пункт на складском комплексе с группой насосов и вентиляторов

Практические советы

• При монтаже проверьте момент затяжки болтов - следуйте руководству производителя, чтобы избежать перегрева контактов
• Убедитесь, что сечение кабеля не превышает 70 мм2 - большие провода не войдут в зажимы
• Если нужна сигнализация отключения - установите внешний реле или индикатор, так как встроенных контактов здесь нет
• Для дистанционного управления моторным приводом уточните требуемое напряжение управления - оно не указано в характеристиках
• При замене расцепителя всегда отключайте питание и используйте только оригинальные компоненты серии AV-POWER
• Не устанавливайте в закрытые ящики без вентиляции - даже при IP30 перегрев может снизить срок службы
