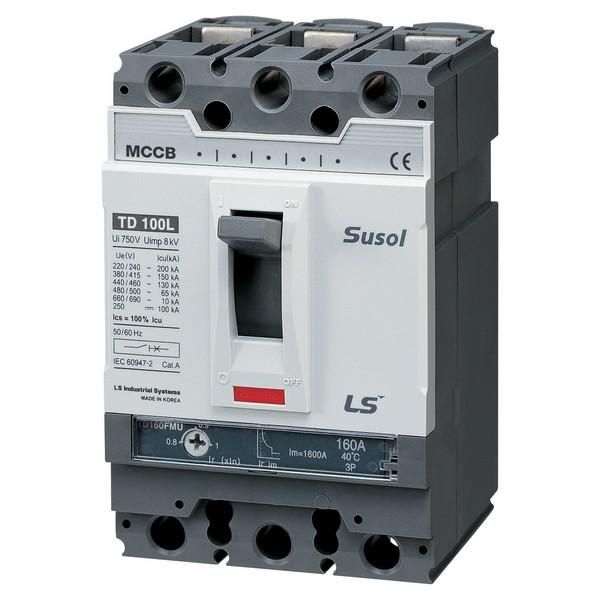

Автоматический выключатель TD100N (50kA) FMU 100A 3P3T | 102009600 Lsis

Автоматический выключатель TD100N FMU от LS Electric - трёхполюсный выключатель в литом корпусе на 100 А с отключающей способностью 50 кА, предназначен для защиты распределительных сетей от перегрузок и коротких замыканий. Устройство обеспечивает надёжную коммутацию и точную настройку защиты в условиях широкого диапазона температур.

Назначение и область применения

Автоматический выключатель TD100N FMU используется для защиты электрических цепей в распределительных щитах и силовых установках. Он защищает оборудование от повреждений, вызванных перегрузками и короткими замыканиями, а также позволяет вручную включать и отключать нагрузку. Подходит для промышленных объектов, где требуется высокая надёжность: заводские линии, насосные станции, системы вентиляции, распределительные пункты.

Технические характеристики

• Номинальный ток: 100 А
• Количество полюсов: 3
• Номинальное напряжение: 690 В AC/DC
• Отключающая способность: 50 кА
• Тип расцепителя: термомагнитный (тепловой + электромагнитный)
• Настройка защиты от перегрузки: 80–100 А (регулируемая)
• Уставка магнитного расцепителя: 10 × In (1000 А)
• Род тока: переменный и постоянный (AC/DC)
• Степень защиты: IP30 (защита от доступа пальцев и твёрдых предметов, без защиты от воды)
• Категория применения: A (для защиты кабелей и оборудования)
• Рабочий температурный диапазон: от –40 C до +40 C
• Механическая износостойкость: 25 000 циклов
• Коммутационная износостойкость: 10 000 циклов при номинальном токе
• Указатель расцепления: есть (визуальное определение причины отключения)
• Защита по минимальному напряжению: да (отключение при снижении напряжения ниже порогового значения)
• Способ монтажа: на монтажную плату (фиксация болтами)
• Конструктивное исполнение: стационарное (не съёмное)
• Привод: ручной (включение/выключение рычагом)

Совместимость и монтаж

TD100N FMU устанавливается на монтажную плату с помощью крепёжных отверстий. Для правильного монтажа необходимо соблюдать рекомендованное усилие затяжки болтов - не более указанного в документации производителя. Устройство не имеет DIN-рейки, поэтому не совместимо со стандартными шкафами с рейками. Клеммы рассчитаны на провода сечением до 50 мм2. Перед подключением проверьте соответствие сечения жил и момент затяжки. Монтаж допускается только в сухих помещениях с уровнем защиты IP30.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям международных стандартов IEC 60947-2 для аппаратов низкого напряжения. Защита по минимальному напряжению предотвращает самопроизвольное включение после аварийного отключения, что повышает безопасность обслуживания. Указатель расцепления позволяет быстро определить причину отключения - перегрузка или КЗ - без дополнительного тестирования.

Преимущества

• Регулируемый тепловой расцепитель - можно точно адаптировать защиту под конкретную нагрузку (80–100 А)
• Высокая отключающая способность (50 кА) - подходит для мощных распределительных систем
• Работает как на переменном, так и на постоянном токе - универсальность для сложных систем
• Широкий диапазон температур - применение в холодных и жарких условиях (например, на открытых площадках или в неотапливаемых цехах)
• Долгий срок службы благодаря высокой механической и коммутационной износостойкости

Ограничения применения

• Не предназначен для установки в условиях повышенной влажности или пыли - степень защиты IP30 не защищает от брызг и пыли
• Требует монтажа на плату; не поддерживает DIN-рейку - ограниченная совместимость с типовыми щитами
• Не рекомендуется для частых операций включения/отключения - максимальная коммутационная износостойкость 10 000 циклов
• Не подходит для защиты двигателей с высоким пусковым током без дополнительной координации с другими устройствами

Примеры использования

• Главный входной автомат в распределительном щите промышленного цеха
• Защита силового кабеля питания конвейерной линии
• Щит управления насосной станцией с напряжением 690 В
• Система бесперебойного питания с DC-цепями (при условии согласования с источником)

Практические советы

• При настройке теплового расцепителя выбирайте значение ближе к реальной рабочей нагрузке, но не выше 100 А - это исключит ложные срабатывания
• Проверяйте состояние контактов и клемм каждые 6–12 месяцев, особенно при работе в условиях вибраций
• Убедитесь, что монтажная плита прочная и не деформируется - иначе возможен перекос контактных групп
• При использовании в цепях с постоянным током учтите, что дугогашение менее эффективно - не превышайте номинальное напряжение 690 В DC
• Для удобства диагностики используйте внешние индикаторы состояния - хотя устройство имеет встроенный указатель расцепления, он не виден при закрытом щите
