Выключатель автоматический ВА47-063Про, 1П, 20A, Icu-4,5kA, х-ка В | 7000007 Контактор (Legrand)

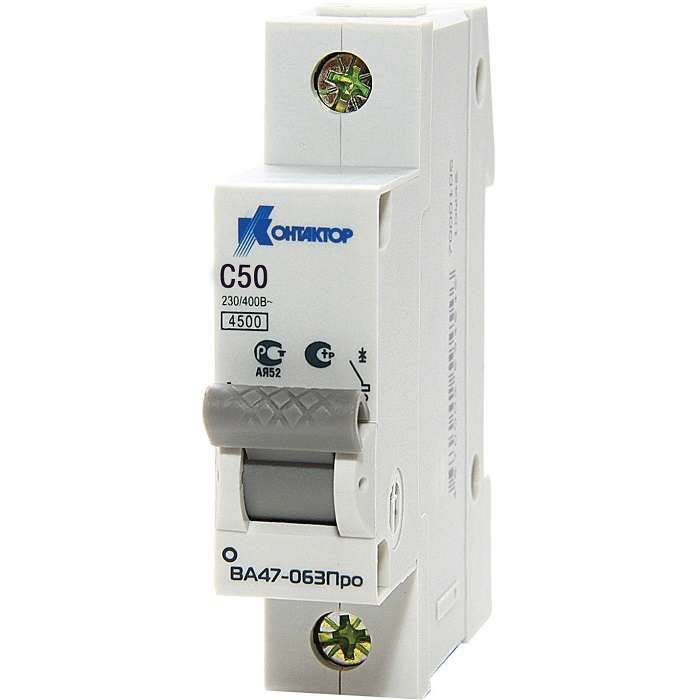

Автоматический выключатель ВА47-063Про — надёжный однополюсный аппарат для защиты электрических цепей от перегрузок и коротких замыканий. Бренд Контактор Ульяновск и артикул 7000007 указывают на серию MCB, предназначенную для стационарной установки в щитках низковольтных систем. Этот выключатель ВА47-063Про подходит для бытовых и промышленных применений, где требуется точная и безопасная коммутация.

Назначение и область применения

Выключатель ВА47-063Про используется для защиты однофазных электрических цепей переменного тока с номинальным напряжением до 400 В. Он предотвращает повреждение проводки и оборудования при перегрузках и коротких замыканиях. Применяется в жилых домах, офисах, на производстве — например, для защиты освещения, розеточных групп, маломощных станков и конвейеров. Устанавливается в распределительных щитах на DIN-рейке.

Технические характеристики

• Количество полюсов: 1
• Номинальный ток: 20 А — максимальный постоянный ток, который выключатель может проводить без отключения
• Отключающая способность: 4,5 кА — максимальный ток короткого замыкания, который устройство может безопасно прервать
• Характеристика расцепителя: B — чувствителен к кратковременным перегрузкам, подходит для бытовой нагрузки (например, светильники, зарядные устройства)
• Номинальное напряжение: 400 В — рабочее напряжение сети переменного тока
• Частота: 50 Гц — совместим с сетями России и стран СНГ
• Тип расцепителя: тепловой (для перегрузок) и электромагнитный (для коротких замыканий)
• Ширина: 1 модуль — занимает один стандартный модуль на DIN-рейке (17,5 мм)
• Степень защиты: IP20 — защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Климатическое исполнение: УХЛ3 — работает при температуре от −40 °C до +40 °C, допустима повышенная влажность, но не в условиях прямого воздействия воды или конденсата
• Способ монтажа: на DIN-рейку
• Наличие дугогасительной камеры: да — гасит электрическую дугу при отключении, продлевает срок службы контактов
• Исполнение: стационарное — не предназначено для перемещения или частого демонтажа

Совместимость и монтаж

Выключатель ВА47-063Про устанавливается на стандартную DIN-рейку типа TS35. Для подключения используются винтовые клеммы — зажимаются медные провода сечением до 2,5 мм². Фиксация происходит с помощью защёлки: чтобы снять устройство, достаточно вставить отвертку в петлю защёлки и слегка оттянуть её. Перед монтажом проверьте соответствие сечения провода и номинала автомата — не используйте провода больше 2,5 мм², иначе возможен нагрев и выход из строя.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Конструкция исключает доступ к токоведущим частям при установленном лицевом элементе. Дугогасительная камера снижает риск возгорания при аварийных отключениях. IP20 не обеспечивает защиту от влаги — установка вне щита запрещена.

Преимущества

• Надёжное двойное расцепление: тепловое — против перегрузок, магнитное — против коротких замыканий
• Компактный размер (1 модуль) экономит место в щите
• Простая и понятная система фиксации на рейке — удобен для обслуживания
• Дугогасительная камера увеличивает долговечность контактов
• Подходящая характеристика “B” для типичной бытовой нагрузки — не ложные срабатывания от пусковых токов

Ограничения применения

• Не применяется в цепях постоянного тока — только для переменного тока 50 Гц
• IP20 не допускает установку во влажных помещениях (ванная, баня, улица) — нужен выключатель с более высокой степенью защиты
• Не рассчитан на частые операции включения/выключения — не является кнопочным или переключаемым аппаратом
• Запрещено использовать с проводами большего сечения, чем 2,5 мм² — это нарушает условия безопасности
• Не подходит для защиты мощных двигателей — для них нужны автоматы с характеристикой C или D

Примеры использования

• Защита группы розеток в квартире
• Отключение осветительной цепи в офисе
• Щитовая защита для холодильника, микроволновки, стиральной машины
• Контроль питания маломощного сварочного аппарата или насоса в мастерской

Практические советы

• Выбирая автомат ВА47-063Про, убедитесь, что суммарная мощность подключенных устройств не превышает 4,4 кВт (при 220 В): P = U × I = 220 × 20
• При замене старого автомата — проверьте, совпадают ли ширина (1 модуль) и тип крепления (DIN-рейка)
• Не затягивайте клеммы слишком сильно — можно повредить пластик или обломить контакт
• Если автомат часто срабатывает — проверьте наличие перегрузки или плохого контакта в цепи, а не меняйте его на более мощный
• Для многоквартирных домов рекомендуется сочетание с УЗО — этот автомат не защищает от утечек тока
