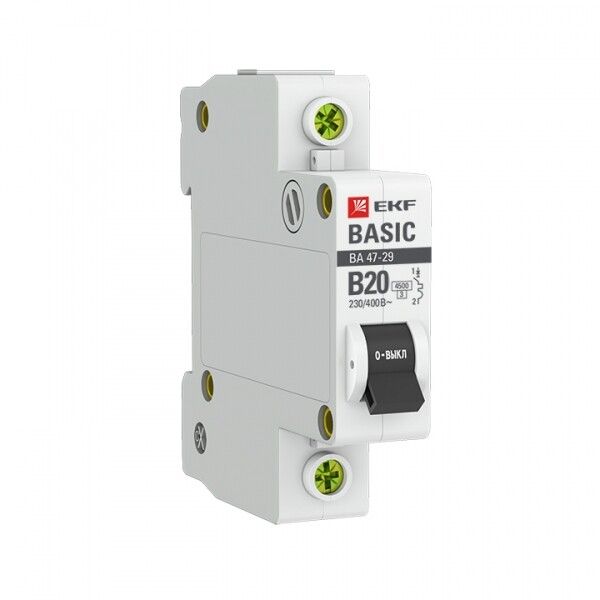

Автоматический выключатель 1P 20А (B) 4,5кА ВА 47-29 EKF Basic|mcb4729-1-20-B|EKF

Автоматический выключатель ВА 47-29 Basic — это однополюсный модульный аппарат от EKF, предназначенный для защиты электропроводки от перегрузок и коротких замыканий в бытовых и легкопромышленных сетях. Номинальный ток 20 А и класс срабатывания B делают его подходящим решением для освещения, розеточных групп и маломощного оборудования. Артикул mcb4729-1-20-b — часть серийной линейки Basic, сочетающей доступную стоимость и надежность.

Назначение и область применения

Автоматический выключатель ВА 47-29 Basic используется для защиты электрических цепей переменного тока на 230 В. Подходит для установки в распределительных щитках жилых домов, офисов, магазинов и небольших производственных помещений. Применяется в защите осветительных приборов, розеток, бытовой техники мощностью до 4,6 кВт. Не предназначен для защиты двигателей, насосов или других устройств с высоким пусковым током.

Технические характеристики

• Номинальный ток: 20 А — максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Тип срабатывания: B — реагирует на перегрузки и КЗ при токах 3–5 × I_n, оптимален для бытовых нагрузок
• Номинальное напряжение: 230 В AC / 660 В изоляции — работает в сети 220–240 В, изоляция рассчитана на более высокие напряжения
• Отключающая способность: 4,5 кА — способен безопасно прервать ток короткого замыкания до 4500 А
• Класс токоограничения: 3 — быстро ограничивает ток КЗ, снижая тепловую и механическую нагрузку на провода
• Степень защиты: IP20 — защищен от прикосновения пальцами, но не от пыли и влаги; требует установки внутри закрытого щита
• Рабочая температура: –10…+50 °C — можно использовать в неотапливаемых помещениях, но не на улице
• Поперечное сечение проводника: 1–25 мм² — совместим с медными и алюминиевыми проводами указанного сечения
• Ширина: 1 модуль (17,5 мм) — занимает один стандартный модуль на DIN-рейке
• Частота: 50 Гц — предназначен для сетей с частотой 50 Гц (стандарт РФ и Европы)
• Импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения, например, от грозовых разрядов

Совместимость и монтаж

Автоматический выключатель ВА 47-29 Basic монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в любые щитки с аналогичной рейкой. Для подключения используются зажимы с винтовым креплением — затягивать необходимо усилием, достаточным для плотного контакта, но без перегрузки. Максимальная глубина монтажа — 50 мм, что позволяет размещать его даже в компактных щитах. Совместим с алюминиевыми и медными проводами, однако при использовании алюминия рекомендуется применять специальные контактные смазки для предотвращения окисления.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60898-1. Категория перенапряжения III и степень загрязнения 2 обеспечивают надежную работу в типовых условиях внутренней электропроводки. Конструкция выполнена из самозатухающего пластика, устойчивого к возгоранию. Гарантийный срок — 3 года, что подтверждает соответствие качеству производства EKF.

Преимущества

• Проверенная конструкция — базовая версия серии, прошедшая многолетнюю эксплуатацию
• Экономия до 50% по сравнению с европейскими аналогами
• Поддерживает как медные, так и алюминиевые провода
• Удобная индикация положения: рычаг четко показывает состояние “вкл”/“выкл”
• Совместим со всеми элементами серии Basic — легко дополнять щит другими автоматами, УЗО, реле

Ограничения применения

• Не подходит для защиты электродвигателей, компрессоров, насосов — требуется класс C или D
• IP20 не допускает установку вне закрытого щита — нельзя использовать на улице или во влажных помещениях без дополнительной защиты
• Не имеет функции дифференциального тока — для защиты от поражения током нужен отдельный УЗО
• Не рекомендуется для цепей с частыми включениями/выключениями (более 10 раз в день) — срок службы контактов ограничен

Примеры использования

• Защита группы розеток в спальной комнате
• Отключение светильников в коридоре или на лестнице
• Щиток в гараже для питания сварочного аппарата (при условии, что ток не превышает 20 А)
• Распределительный щит многоэтажного дома — как часть набора автоматов на каждую квартиру

Практические советы

• Выбирая автомат ВА 47-29 Basic, убедитесь, что суммарная мощность всех подключённых приборов не превышает 4,6 кВт (230 В × 20 А)
• При подключении алюминиевых проводов используйте переходные наконечники и контролируйте момент затяжки — слабый контакт вызывает нагрев
• Не устанавливайте этот автомат вместо УЗО — он не защищает от утечек тока. Для безопасности добавьте отдельное УЗО на 30 мА
• При сборке щита соблюдайте порядок: автоматы с меньшим номиналом — ближе к входу, с большим — дальше
• При замене старого автомата проверьте сечение провода — если оно меньше 1,5 мм², выбирайте автомат на 10 А, а не 20 А
