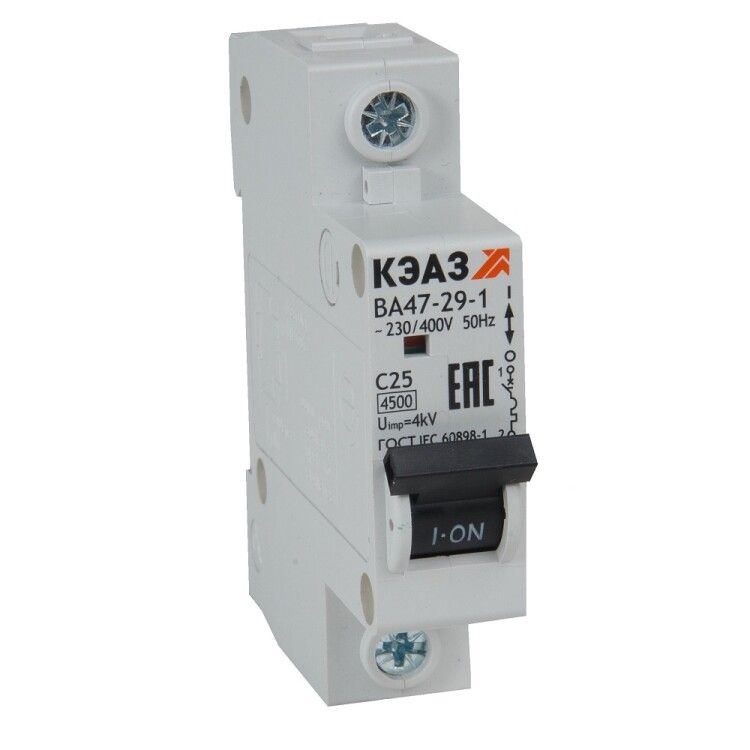

Выключатель автоматический модульный 1п B 20А 4.5кА ВА47-29-1B20-УХЛ3 КЭАЗ 318183

Автоматический выключатель ВА47-29-1B20-УХЛ3 от КЭАЗ — однополюсный устройство для защиты цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки в щитках жилых, офисных и промышленных объектах, где требуется надёжная и недорогая защита. Артикул 318183 соответствует модели из бюджетной серии КЭАЗ.

Назначение и область применения

Выключатель ВА47-29-1B20-УХЛ3 предназначен для защиты однофазных электрических цепей с номинальным током до 20 А. Он срабатывает при превышении допустимой нагрузки (перегрузка) или при возникновении короткого замыкания. Применяется в распределительных щитах квартир, частных домов, малых производственных участков, освещения, бытовой техники и аналогичных систем.

Технические характеристики

• Номинальный ток: 20 А — максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: 400 В — максимальное рабочее напряжение сети, для которой рассчитан прибор.
• Номинальное напряжение изоляции: 230 В — уровень изоляции между токоведущими частями и корпусом, обеспечивает безопасную работу в сетях 220–230 В.
• Номинальная отключающая способность: 4,5 кА — максимальный ток короткого замыкания, который выключатель может безопасно отключить.
• Характеристика срабатывания: B — чувствительность к току перегрузки оптимальна для бытовых нагрузок (например, освещение, компьютеры, зарядные устройства); срабатывает при токе 3–5 крат от номинала.
• Тип тока: переменный (AC) — работает только в сетях с переменным током 50 Гц.
• Степень защиты IP20 — защита от прикосновений к токоведущим частям и от предметов более 12 мм; не защищён от воды и пыли.
• Количество модулей DIN: 1 — занимает один стандартный модуль шириной 17,5 мм на рейке.
• Сечение провода: 1,5–25 мм² — позволяет подключать медные провода этого диапазона.
• Рабочий температурный диапазон: от –60 °C до +40 °C — подходит для холодных помещений, включая неотапливаемые здания.
• Номинальное импульсное напряжение: 4 кВ — устойчивость к кратковременным скачкам напряжения, например, от молний или коммутаций.
• Класс токоограничения: 3 — высокая скорость отключения при КЗ, снижающая тепловую нагрузку на проводку.
• Категория перенапряжения: IV — предназначено для установки на входе в здание или в местах с высоким уровнем переходных процессов.
• Глубина монтажа: 71 мм — требуемый запас места за DIN-рейкой для правильной установки.

Совместимость и монтаж

Выключатель ВА47-29-1B20-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания на верхнюю часть рейки, после чего фиксируется нижним зацепом. Для подключения используются винтовые зажимы — затягивать необходимо усилием, достаточным для плотного контакта, но без перегрузки. Обязательно проверьте соответствие сечения провода (не менее 1,5 мм² и не более 25 мм²). Выключатель совместим со всеми типами шин и клеммными колодками, используемыми в щитах с модульной конструкцией.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность при аварийных режимах. Наличие сертификатов подтверждает соответствие нормам для использования в России и странах ЕАЭС. Устройство не содержит опасных веществ согласно RoHS.

Преимущества

• Низкая стоимость благодаря бюджетной серии — идеально для массового применения.
• Широкий диапазон рабочих температур — можно использовать даже в неотапливаемых помещениях зимой.
• Высокая отключающая способность (4,5 кА) — обеспечивает защиту даже при значительных токах КЗ.
• Поддержка проводов до 25 мм² — позволяет подключать мощные потребители без необходимости переходников.
• Удобная форма и яркий рычаг — легко визуально определить состояние (вкл/выкл).

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на улице — степень защиты IP20 исключает контакт с водой и пылью.
• Не используется в цепях постоянного тока (DC) — только для AC 50 Гц.
• Не рекомендован для защиты двигателей, насосов и других устройств с высоким пусковым током — для них нужна характеристика C или D.
• Ограниченная глубина монтажа (71 мм): требует достаточного пространства за щитком, особенно при использовании толстых проводов или дополнительных устройств.

Примеры использования

• Защита группы розеток в квартире.
• Отключение светильников в коридоре или на лестнице.
• Щитовая защита для бойлеров, стиральных машин, микроволновок.
• Распределительный щит на даче или в гараже с ограниченным бюджетом.
• Объекты с низкой нагрузкой: офисы, магазины, административные здания.

Практические советы

• Выбирая автомат ВА47-29-1B20-УХЛ3, убедитесь, что суммарная мощность подключённых приборов не превышает 4,4 кВт (при 220 В и cosφ=1).
• Если планируете подключать провод большего сечения (до 25 мм²), подготовьте его конец — зачистите, возможно, используйте наконечники.
• Не устанавливайте этот автомат вместо двухполюсного — он не отключает ноль, поэтому не гарантирует полную электробезопасность при ремонте.
• Проверяйте маркировку перед монтажом: буква “B” указывает на бытовое применение, а “УХЛ3” — на возможность эксплуатации в холодном климате.
• Для увеличения безопасности в щитке лучше сочетать его с УЗО — автомат сам по себе не защищает от утечек тока.
