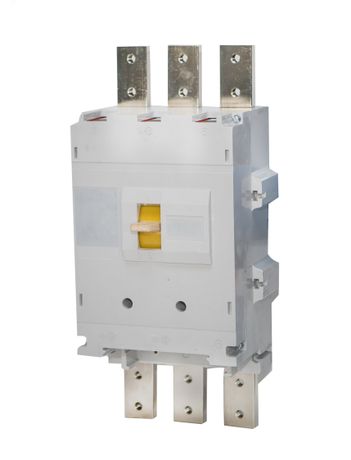

Выключатель автоматический в литом корпусе ВА52-41К-325810-1000А-1140AC-2500А-НР110DC-РНН110DC-1З2Р-ВКС-УХЛ3 Контактор N1000-000079 Legrand

Автоматический выключатель ВА52-41К-325810-1000А-1140AC-2500А-НР110DC-РНН110DC-1З2Р-ВКС-УХЛ3 предназначен для защиты электрических цепей до 1140 В переменного тока от перегрузок, коротких замыканий и потерь напряжения. Этот выключатель ВА52-41К выпускается брендом Контактор Ульяновск и рассчитан на работу в условиях сурового климата.

Назначение и область применения

Автоматический выключатель ВА52-41К используется для коммутации и защиты силовых цепей в распределительных устройствах. Он обеспечивает безопасное отключение питания при аварийных ситуациях - таких как короткое замыкание, длительная перегрузка или значительное падение напряжения. Применяется в промышленных электроустановках: на заводах, в цехах, на транспорте, в энергообъектах с высокими токами нагрузки. Подходит для установки в щитах и шкафах постоянного тока до 1140 В.

Технические характеристики

• Номинальное напряжение: до 1140 В переменного тока, частота 50–60 Гц
• Номинальный ток: 1000 А (главная цепь), 2500 А (допустимый предельный ток)
• Исполнение по климату: УХЛ3 - работает при температуре от −40 C до +40 C
• Степень защиты корпуса: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)
• Защита зажимов: IP00 - открытые контакты требуют дополнительной защиты при монтаже
• Тип привода: ручной, без электромагнита
• Подключение: переднее, для внешних проводников
• Конструкция: стационарное исполнение, не предусматривает выдвижения

Совместимость и монтаж

Выключатель ВА52-41К устанавливается исключительно в стационарных распределительных устройствах. Для подключения используются медные или алюминиевые жилы сечением, соответствующим номинальному току 1000 А - требуется применение специальных наконечников и затяжка с моментом, указанным в руководстве производителя. Монтаж допускается только в закрытых щитах с доступом спереди. Открытые зажимы (IP00) должны быть защищены кожухами или барьерами для безопасности персонала. Напряжение управления катушек (НР110DC / РНН110DC) позволяет использовать его совместно с системами автоматического управления на постоянном токе 110 В.

Безопасность и стандарты

• Соответствует ГОСТ 14255 по степени защиты IP20/IP00
• Климатическое исполнение УХЛ3 согласно ГОСТ 15150 - гарантирует надежную работу в холодных регионах России и стран СНГ
• Произведён в соответствии с требованиями к устройствам категории “выключатель автоматический” для промышленного применения

Преимущества

• Высокая механическая прочность корпуса для условий производства
• Устойчивость к колебаниям температуры благодаря исполнению УХЛ3
• Простая и проверенная конструкция с ручным управлением - минимум отказов
• Поддержка двух типов катушек (НР110DC и РНН110DC) для гибкости в системах автоматизации
• Переднее подключение удобно при компактной сборке шкафов

Ограничения применения

• Не предназначен для мобильных или выдвижных установок - фиксированное крепление
• IP20 не обеспечивает защиту от пыли и влаги - запрещено использование во влажных помещениях без дополнительной герметизации
• Зажимы главной цепи имеют степень защиты IP00 - нельзя открывать крышку при наличии напряжения
• Не имеет функции дугогашения внутри корпуса - не применяется в местах с частыми коммутациями под нагрузкой выше 80% I_n
• Максимальный рабочий ток 1000 А - не подходит для цепей свыше этого значения даже при наличии 2500 А предельного тока

Примеры использования

• Главный входной автомат в распределительном щите крупного металлургического цеха
• Защита питательных линий конвейерной системы на горно-обогатительном комбинате
• Коммутирующее устройство в системе управления насосными станциями с напряжением 660/1140 В
• Централизованное отключение питания при срабатывании сигнализации аварии в химическом производстве

Практические советы

• При выборе места установки учтите необходимость свободного доступа к лицевой панели для ручного отключения
• Обязательно используйте термостойкие наконечники и соблюдайте усилие затяжки - некорректное соединение вызывает нагрев при токе 1000 А
• Для работы в условиях повышенной влажности или пыли установите выключатель ВА52-41К внутрь герметичного шкафа с классом защиты IP54+
• Проверьте соответствие напряжения катушки (110 В DC) вашей системе управления - неверное питание приведёт к отказу автоматики
• Не используйте этот выключатель как обычный рубильник - он не рассчитан на частые включения/отключения под нагрузкой
