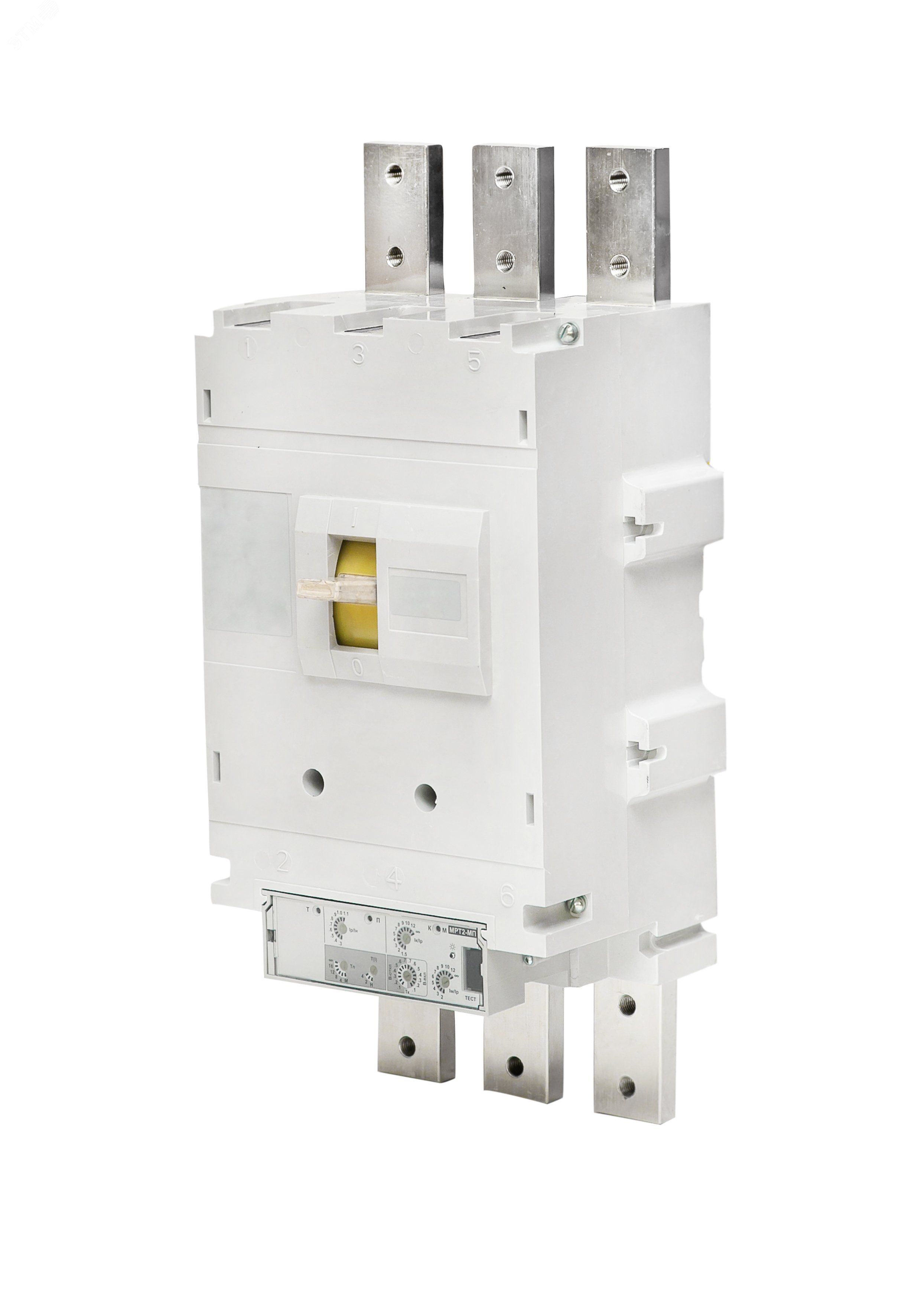

Выключатель автоматический в литом корпусе ВА53-41К-335310-1000А-1140AC-6300А-МРТ1-НР110-240AC-1З2Р-ВКС-УХЛ3 Контактор N1000-000158 Legrand

Автоматический выключатель ВА53-41К-335310-1000А-1140AC-6300А-МРТ1-НР110-240AC-1З2Р-ВКС-УХЛ3 предназначен для защиты электрических цепей до 1140 В переменного тока от перегрузок, коротких замыканий и потерь напряжения. Этот выключатель, выпускаемый компанией Контактор Ульяновск в рамках серии ВА53-41К, рассчитан на работу в суровых условиях и применяется в промышленных объектах с высокими требованиями к надежности.

Назначение и область применения

Автоматический выключатель ВА53-41К-335310-1000А-1140AC-6300А-МРТ1-НР110-240AC-1З2Р-ВКС-УХЛ3 используется для коммутации и защиты силовых цепей в распределительных устройствах. Он обеспечивает отключение питания при:

• коротком замыкании (ток короткого замыкания до 6300 А);
• перегрузке по току (номинальный ток 1000 А);
• снижении напряжения ниже допустимого уровня - как в главной, так и во вторичной цепи.

Подходит для установки в промышленных щитах, на подстанциях, в системах управления технологическим оборудованием: конвейерах, насосных станциях, компрессорах, сварочных установках.

Технические характеристики

• Номинальный ток: 1000 А
• Номинальное напряжение: до 1140 В переменного тока, 50/60 Гц
• Отключающая способность: 6300 А
• Исполнение по климату: УХЛ3 - для работы при температуре от −40 C до +40 C, повышенной влажности
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям; зажимы для проводов - IP00)
• Количество контактов: 1 нормально замкнутый (1З) и 2 нормально разомкнутых (2Р)
• Тип привода: механический, с возможностью ручного и дистанционного управления
• Габариты и масса: определяются конструкцией серии ВА53-41К, требует монтажа на DIN-рейку или жесткую основу

Совместимость и монтаж

Выключатель ВА53-41К-335310-1000А-1140AC-6300А-МРТ1-НР110-240AC-1З2Р-ВКС-УХЛ3 совместим с шинными системами и клеммниками, соответствующими стандартам для токов до 1000 А. Для подключения используйте медные проводники сечением, соответствующим номинальному току - рекомендовано сечение не менее 2×150 мм2 для фазных и нулевых проводов.

Монтаж выполняется на вертикальную поверхность. Обязательно соблюдайте момент затяжки контактных зажимов - указан в руководстве по эксплуатации. Нельзя использовать выключатель в горизонтальной плоскости без согласования с заводом-изготовителем.

Безопасность и стандарты

Выключатель ВА53-41К-335310-1000А-1140AC-6300А-МРТ1-НР110-240AC-1З2Р-ВКС-УХЛ3 соответствует:

• ГОСТ 14255 - степень защиты IP20;
• ГОСТ 15150 - климатическое исполнение УХЛ3;
• ISO 9001 - система менеджмента качества изготовителя.

Производится с 100%-ным выходным контролем каждого изделия. Все функциональные тесты проходят перед отправкой клиенту.

Преимущества

• Высокая отключающая способность (6300 А) позволяет защищать мощные системы без необходимости установки дополнительных предохранителей.
• Конструкция обеспечивает долгий срок службы даже при частых операциях включения-выключения.
• Климатическое исполнение УХЛ3 делает выключатель пригодным для использования в неотапливаемых помещениях, на открытых площадках и в регионах с суровым климатом.
• Расширенная гарантия - 5 лет - подтверждает надежность материалов и сборки.
• Наличие сигнализирующих контактов (1З2Р) позволяет интегрировать устройство в системы автоматизации и диспетчеризации.

Ограничения применения

• Не предназначен для работы в средах с взрывоопасными газами, пылью или химически активными веществами - отсутствует взрывозащита.
• Зажимы для внешних проводников имеют степень защиты IP00 - необходимо заключить их в корпус или щит с защитой минимум IP54.
• Не следует применять в цепях постоянного тока - только для переменного тока 50/60 Гц.
• Не рекомендуется использование в местах с частыми вибрациями выше класса VIB 2 по ГОСТ 17516.

Примеры использования

• Защита главного ввода на промышленной подстанции с нагрузкой до 1000 А.
• Отключение цепи питание крупного металлургического оборудования при аварийном падении напряжения.
• Коммутирующее устройство в системе управления конвейерной линией с дистанционной сигнализацией состояния через контакты 1З2Р.
• Установка в распределительном щите на тепловой электростанции в северных регионах России.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля номинальному току 1000 А - недостаточное сечение вызывает перегрев.
• При использовании в составе комплексной системы автоматизации убедитесь, что сигналы с контактов 1З2Р правильно интерпретируются контроллером.
• Для обслуживания отключите питание и заблокируйте механизм - выключатель имеет механическую блокировку, но не является изолирующим рубильником.
• При замене аналогичного устройства сохраняйте ориентацию установки - изменение положения может повлиять на тепловые характеристики.
• Храните выключатель ВА53-41К-335310-1000А-1140AC-6300А-МРТ1-НР110-240AC-1З2Р-ВКС-УХЛ3 в сухом месте, избегая попадания влаги на зажимы до момента монтажа.
